أنت بحاجة إلى أسطح خارجية مستديرة وناعمة تمامًا على الأجزاء المعدنية، ولكن كيف يمكنك تحقيق هذا المستوى العالي من الدقة باستمرار، خاصةً في الصناعات المتطلبة؟ الطرق اليدوية بطيئة للغاية وغير متناسقة، في حين أن الخراطة الأساسية قد لا تعطي التشطيب المطلوب أو الدقة على مستوى الميكرون المطلوبة لمكونات السيارات أو الطيران، خاصةً على المواد الصلبة، ماكينة الطحن الأسطوانية الخارجية بنظام التحكم الرقمي باستخدام الحاسب الآلي هي أداة متخصصة يتم التحكم فيها بالكمبيوتر مصممة بدقة لهذه المهمة عالية الدقة على الأقطار الخارجية.

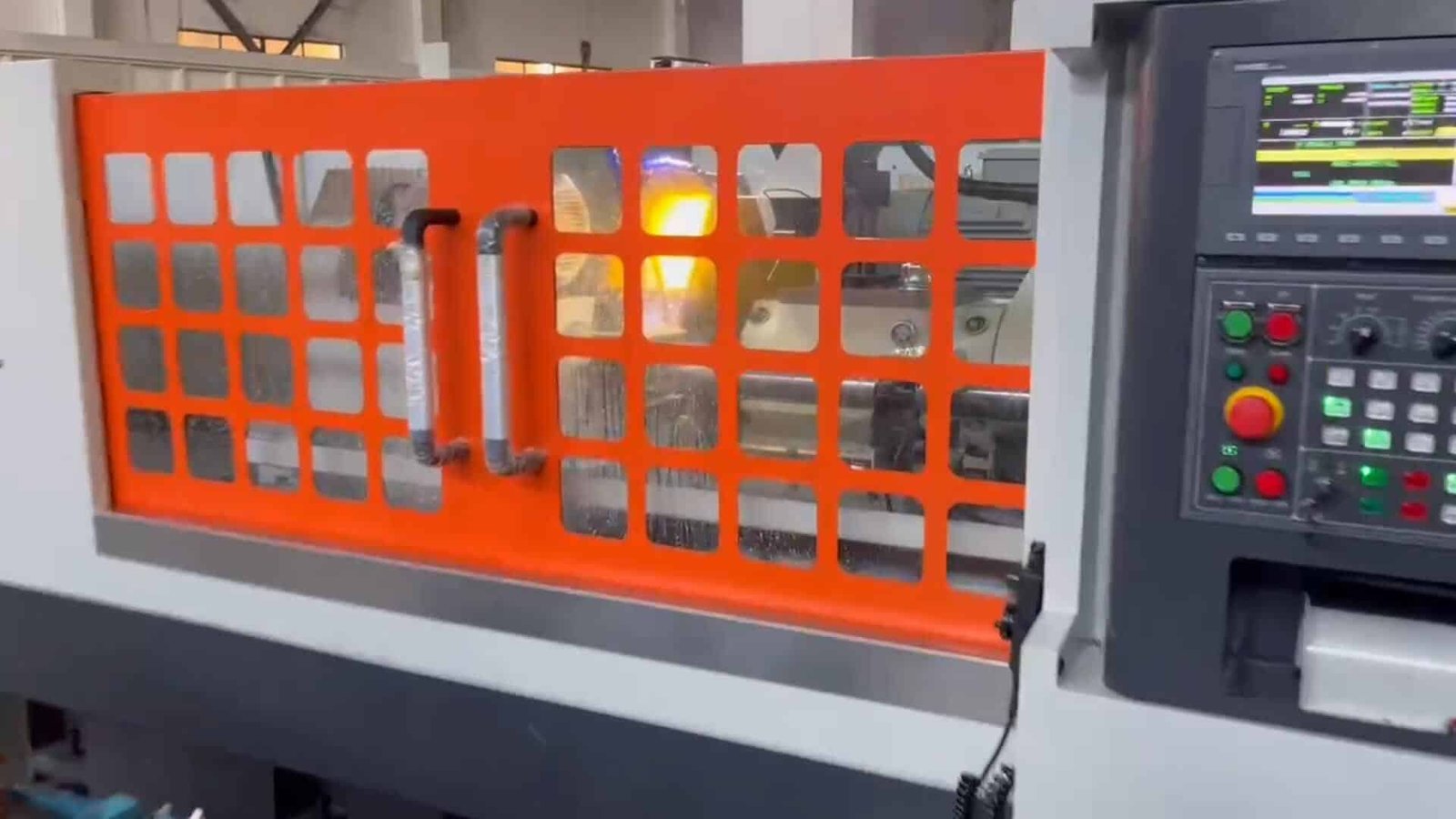

ماكينة الطحن الأسطوانية الخارجية بنظام التحكم الرقمي باستخدام الحاسب الآلي هي أداة آلية تستخدم التحكم العددي بالكمبيوتر (CNC) لطحن في الخارج قطر قطع العمل الأسطوانية. وهي تستخدم عجلة كاشطة دوارة لإزالة كميات صغيرة من المواد، مما يحقق تفاوتات ضيقة للغاية (غالبًا في نطاق الميكرون) وتشطيبات سطحية دقيقة ضرورية في الصناعات الحرجة.

هذا النوع من الماكينات حيوي حيث تكون الدقة غير قابلة للتفاوض. وهي متعددة الاستخدامات بشكل مدهش، حيث يمكنها غالبًا التعامل مع مجموعة كبيرة من أحجام قطع العمل، بدءًا من الدبابيس الصغيرة وحتى الأعمدة الكبيرة التي تزن مئات الكيلوغرامات. ولكن معرفة ما هو مجرد خطوة أولى؛ دعونا ننظر إلى كيف يعمل بالفعل.

كيف تعمل ماكينات الطحن الأسطوانية الخارجية بنظام التحكم الرقمي CNC؟

أنت ترى الماكينة أثناء العمل، وترى الجزء المنتهي تمامًا، ولكن ما الذي يحدث بالضبط أثناء دورة الطحن؟ كيف تتحكم في العملية بهذه الدقة؟ إن عدم فهم العملية الأساسية يجعل من الصعب تقدير مدى تطور التكنولوجيا أو إدارة الإنتاج بفعالية في حالة ظهور مشكلات. دعونا نفصل مبدأ التشغيل الأساسي ودور ماكينات الطحن الدقيقة هذه باستخدام الحاسب الآلي.

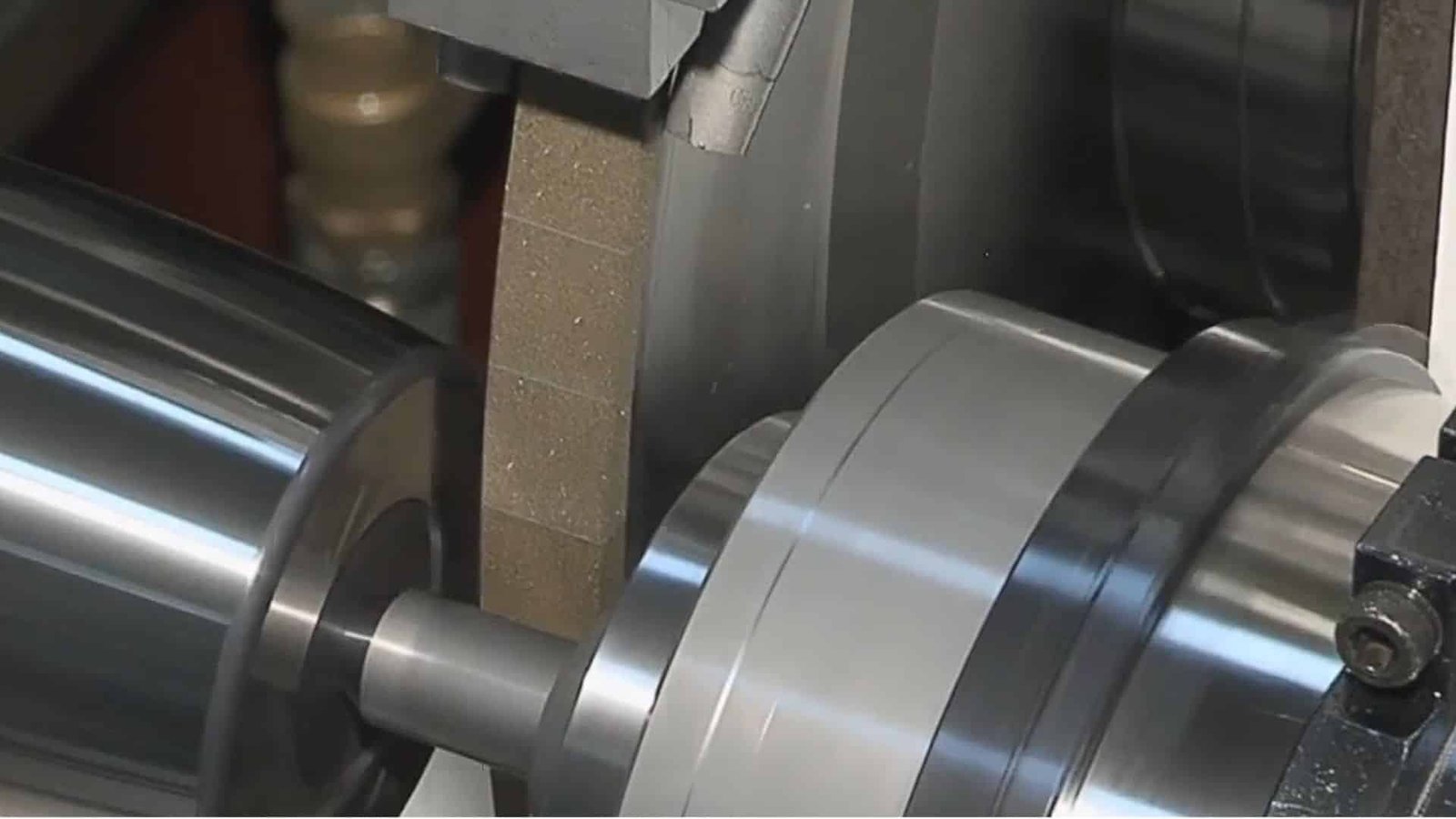

تحمل الماكينة قطعة العمل بإحكام (غالباً بين المراكز أو في ظرف) وتقوم بتدويرها. يتم توجيه عجلة طحن منفصلة وسريعة الدوران (مصنوعة من مواد مثل أكسيد الألومنيوم أو CBN) بواسطة نظام التحكم الرقمي باستخدام الحاسب الآلي لتلامس السطح الخارجي لقطعة العمل، وإزالة المواد من خلال الكشط المتحكم فيه حتى يتم تحقيق الأبعاد والتشطيبات الدقيقة.

العملية عبارة عن تفاعل عالي التحكم بين قطعة العمل وعجلة الطحن. تدور قطعة العمل بثبات، في حين أن عجلة الطحن الكاشطة¹ يدور بسرعة عالية على عمود الدوران الخاص به. إن وحدة تحكم CNC²وغالبًا ما تتم برمجتها باستخدام بيانات التصميم بمساعدة الحاسوب، وتقوم بتنسيق الحركات الحرجة: فهي تتحكم بدقة في معدل تغذية العجلة في الشُّغْلَة (التغذية)، أو حركتها على طول محور الشُّغْلَة (سرعة اجتياز الشُّغْلَة للطحن العرضي)، أو غطسها المباشر في الجزء (الطحن الغاطس). كما يتحكم أيضًا في سرعة دوران الشُّغْلَة والموضع النهائي لضمان دقة الأبعاد. يتيح هذا التحكم الآلي الحصول على أشكال معقدة ونتائج متسقة. يتم استخدام سائل التبريد باستمرار للتحكم في الحرارة والتخلص من مخلفات الطحن وتحسين جودة السطح. لا يقتصر الأمر على الدوران واللمس فقط؛ إنها عملية دقيقة مدارة بالكمبيوتر لإزالة المواد ميكرونًا بميكرون، مما يقلل بشكل كبير من الأخطاء البشرية ويعزز كفاءة الإنتاج مقارنة بالطرق اليدوية.

ما هي مزايا ماكينة الطحن الأسطوانية الخارجية؟

يمكن للمخارط أيضًا أن تجعل الأجزاء مستديرة. فلماذا إضافة تعقيد ونفقات ماكينة طحن مخصصة؟ ما هي الفوائد المحددة التي تبرر استخدامها؟ قد يؤدي تجاهل المزايا الفريدة للطحن إلى قطع أقل جودة، أو صعوبات في المواد الصلبة، أو عدم اتساق غير مقبول في التطبيقات عالية المخاطر، يوفر الطحن الأسطواني الخارجي قدرات متميزة تجعله لا غنى عنه لتحقيق أعلى مستويات الجودة والأداء في المكونات المصنعة.

تشمل المزايا الرئيسية تحقيق دقة أبعاد عالية بشكل استثنائي (تفاوتات تفاوت ميكرون) ودقة هندسية (الاستدارة والأسطوانية)، وإنتاج تشطيبات سطحية دقيقة للغاية وسلسة بالغة النعومة ذات أهمية بالغة للوظيفة والمظهر، والقدرة على تشغيل المواد المقواة بفعالية (مثل الفولاذ أو السبائك الغريبة) غير المناسبة للخراطة، ونتائج متسقة للغاية وقابلة للتكرار بفضل أتمتة التحكم الرقمي باستخدام الحاسوب.

لنلقِ نظرة عن كثب على هذه الفوائد. الدقة: نحن نتحدث عن تفاوتات تفاوتات تقاس بالميكرون، وهي ضرورية لمكونات مثل المحامل أو حاقنات الوقود. تشطيب السطح³: يوفر الطحن أسطحًا ملساء بشكل استثنائي، وهو أمر حيوي لموانع التسرب أو الحركة منخفضة الاحتكاك أو تطبيقات مثل الأجهزة الطبية والأنظمة الهيدروليكية حيث تؤثر اللمسة النهائية على الأداء. المواد الصلبة: بعد المعالجة الحرارية، تصبح العديد من الأجزاء بعد المعالجة الحرارية صلبة للغاية بحيث لا يمكن خراطة فعالة. ويتفوق الطحن هنا، حيث يتعامل بسهولة مع الفولاذ المقوى والكربيدات والمواد القاسية الأخرى. الاتساق والأتمتة: تضمن ماكينة التحكم الرقمي بنظام التحكم الرقمي تطابق كل جزء مع مواصفات البرنامج، وهو أمر بالغ الأهمية للإنتاج بكميات كبيرة في قطاعات مثل السيارات. تقلل هذه الأتمتة من الأخطاء، وتزيد من الإنتاجية، وتسمح بالتشغيل المستمر، وتعزز السلامة، وتتيح طحن التشكيلات المعقدة، والاستدقاقات، والأكتاف بكفاءة. تجعل هذه المزايا مجتمعة من الطحن الأسطواني الخارجي عملية الطحن الأسطواني الخارجي العملية المفضلة للتشطيب النهائي عالي الدقة للمكونات الدوارة أو الأسطوانية الحرجة.

هل يمكن لآلة الطحن الأسطوانية الخارجية القيام بالطحن الأسطواني الداخلي؟

الاسم محدد جداً - "خارجي". ولكن ماذا لو كان متجرك يحتاج أيضًا إلى طحن في الداخل قطر التجويف بدقة عالية؟ يبدو الاستثمار في ماكينة طحن داخلية منفصلة تمامًا غير فعال إذا لم تكن الحاجة ثابتة، مما يثير تساؤلات حول مرونة الماكينة.بينما تبدو المطحنة الخارجية القياسية لا يمكن عادةً ما تقوم بعمل داخلي، تصبح الإجابة دقيقة عند التفكير في المطاحن الأسطوانية "العالمية".

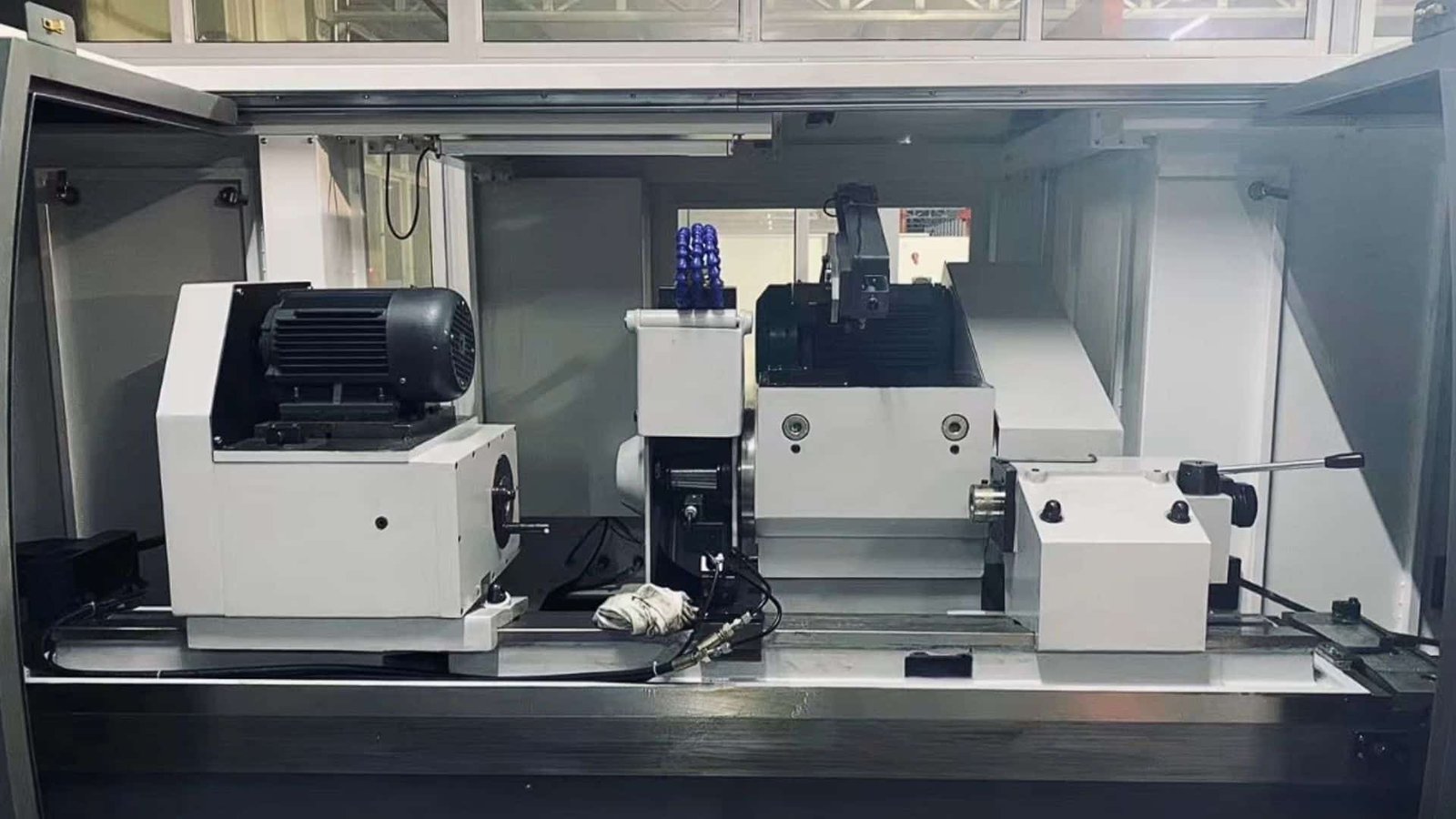

تم تصميم المطحنة الأسطوانية الخارجية المخصصة حصريًا للأقطار الخارجية. ومع ذلك، فإن يونيفيرسال ماكينة الطحن الأسطوانية، على الرغم من أن اسمها يتضمن أحيانًا "خارجي"، إلا أنها مصممة خصيصًا للمرونة وغالبًا ما يمكن إجراء الطحن الداخلي، عادةً عن طريق مرفقات أو تكوينات خاصة. من الضروري التحقق من قدرات الماكينة المحددة.

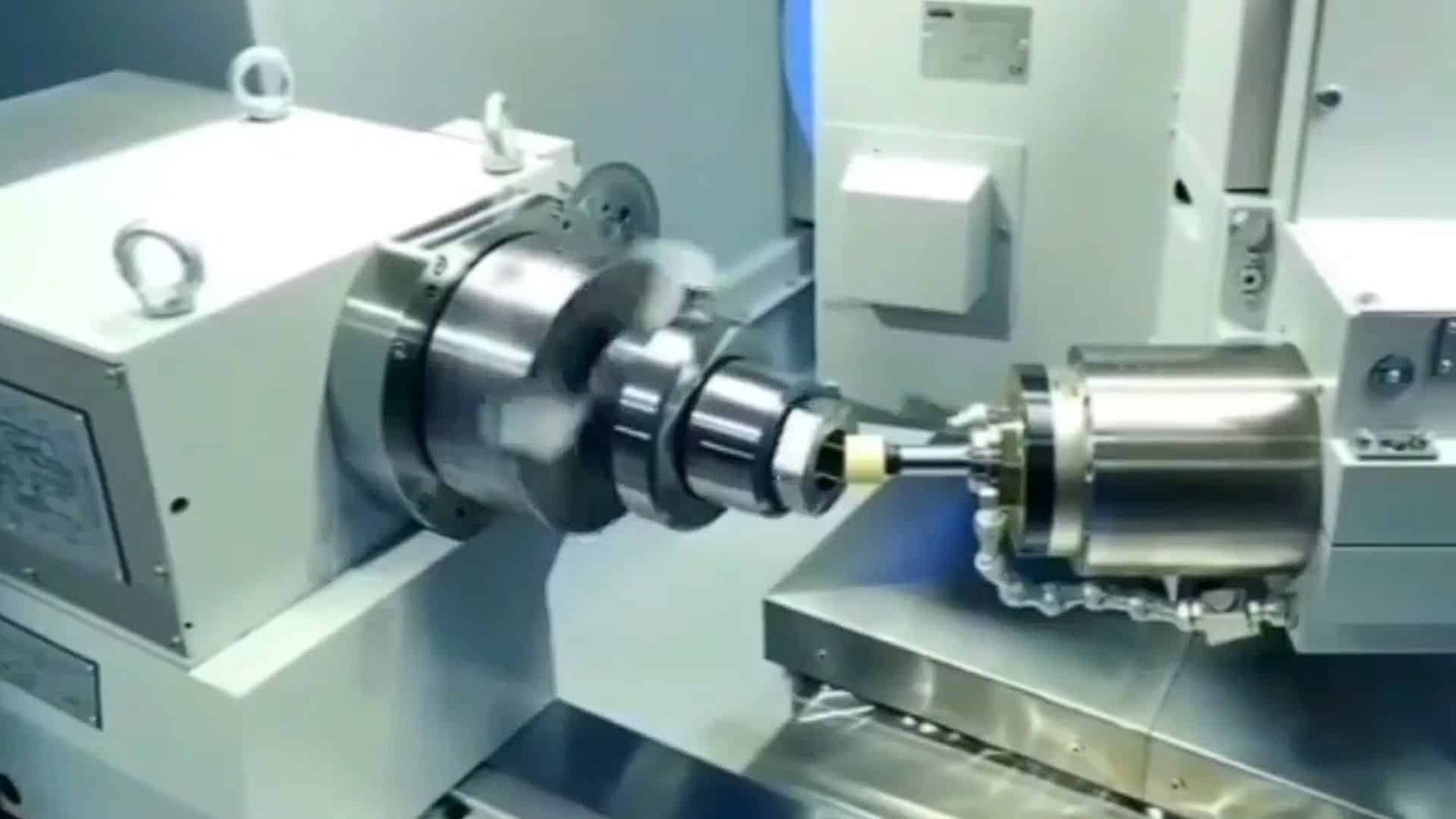

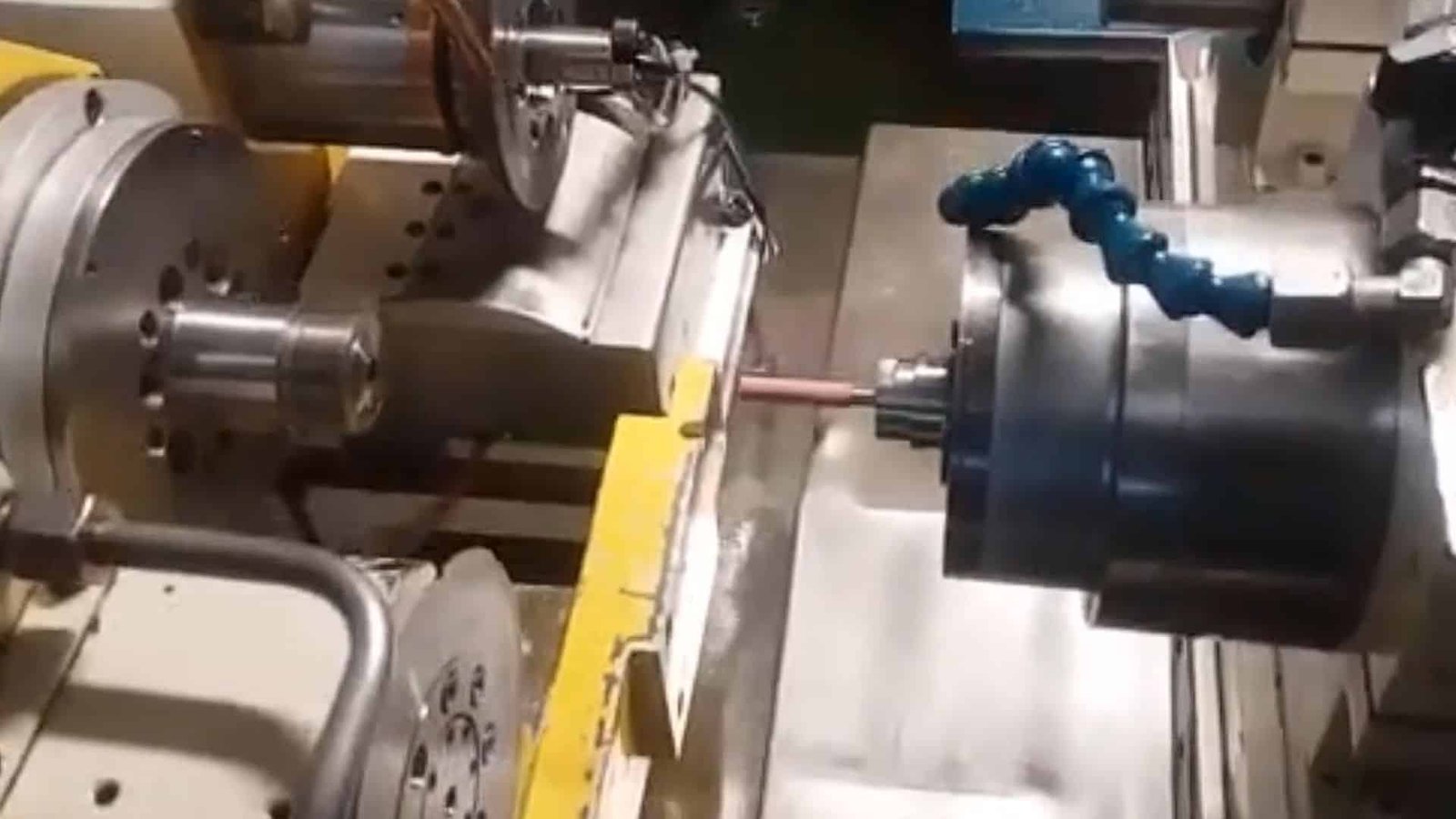

هذه نقطة ارتباك شائعة. تقوم طاحونتك الخارجية القياسية بتثبيت الشُّغْلَة بين المراكز أو في ظرف، مع تركيز عجلة الطحن على التجويف الخارجي. يتطلب الطحن الداخلي الوصول إلى التجويف الداخلي. A يونيفيرسال ومع ذلك، فإن المطحنة مصممة لتعدد الاستخدامات. وغالبًا ما تتميز برأس عجلة دوّارة يمكنها تركيب مغزل طحن داخلي منفصل وأصغر حجمًا وعالي السرعة. وهذا يسمح للماكينة، مع الإعداد المناسب (تغيير العجلة، وضبط المعلمات، وربما تدوير الرأس)، بطحن الأقطار الداخلية والوجوه والاستدقاق بالإضافة إلى الأسطح الخارجية⁴، وأحيانًا حتى في لقط واحد (مثل بعض طرازات STUDER). لذا، بينما معظم لا يمكن للماكينات المصنفة "خارجية" بحتة أن تقوم بعمل بطاقة الهوية، وغالباً ما تسد المتغيرات "العالمية" هذه الفجوة. ولكنها ليست تلقائية - يجب التحقق من ميزات الطراز المحدد ومرفقاته. وغالبًا ما يعتبر الطحن الداخلي عملية أكثر تعقيدًا، مما يتطلب إعدادات محددة حتى على الماكينات العالمية.

هل آلة الطحن الأسطوانية الخارجية العالمية هي الخيار الصحيح لجميع آلات الطحن؟

سماع كلمة "عالمية" تبدو وكأنها الحل المثالي - ماكينة واحدة تتعامل مع الطحن الخارجي والداخلي والمستدق، وربما أكثر من ذلك! هل يجب على كل ورشة أن تهدف فقط إلى الحصول على نموذج عالمي؟ قد يعني اختيار ماكينة عالمية التنازل عن الأداء المطلق أو الصلابة المطلقة اللازمة لمهام الطحن الأكثر تطلبًا وتخصصًا. كل الحاجة الطاحنة؛ يجب موازنة قوتها في المرونة مع متطلبات التطبيق المحدد.

لا، المطحنة العامة ليست الأفضل عالميًا. فهي تتفوق في التعامل مع التنوع من مهام الطحن الأسطواني (الطحن الأسطواني (OD، ID، الوجوه، التناقص التدريجي) على ماكينة واحدة، ولكنها غير مناسبة للطحن غير الأسطواني مثل الطحن السطحي (الأجزاء المسطحة) أو الطحن بدون مركز (قضبان/دبابيس كبيرة الحجم). علاوة على ذلك، بالنسبة لـ أعلى دقة مطلقة في العمل الخارجي أو الداخلي البحت، قد تقدم الماكينة المخصصة مزايا طفيفة.

A المطحنة الأسطوانية العامة⁵ هي قوة من المرونة، وهي مثالية لورش العمل أو الأقسام التي تحتاج إلى معالجة أجزاء متنوعة ذات ميزات أسطوانية متنوعة (خارجية، وداخلية، ومستدقة، وحتى الأشكال المعقدة مثل المضلعات أو المسطحات في بعض النماذج، مثل تلك الموجودة في EMAG Weiss). فهي تقلل من الحاجة إلى ماكينات متخصصة متعددة. ومع ذلك، يمكن أن ينطوي هذا التنوع على بعض المقايضات في الصلابة النهائية مقارنة بماكينة مصممة فقط للخارجية أو فقط للطحن الداخلي. بالنسبة للتطبيقات التي تتطلب ذروة مطلقة من دقة على مستوى الميكرون⁶ والتشطيب السطحي (على سبيل المثال، صناعة الطيران المتطورة، والبصريات، والأدوات فائقة الدقة)، و ماكينة مخصصة عالية الدقة⁷التي تم تحسينها هيكليًا لنوع واحد فقط من الطحن، قد توفر تلك الزيادة النهائية في الأداء. والأهم من ذلك، لا تزال المطاحن العامة أسطواني الجلاخات - فهي ليست مصممة لطحن الأسطح المسطحة الكبيرة (هذه طاحنة سطحية) أو للطحن بكميات كبيرة للأجزاء بدون مراكز (هذا طحن بدون مركز). يعتمد الاختيار على موازنة الحاجة إلى تعدد الاستخدامات مقابل نوع الطحن المحدد ومستوى الدقة المطلقة المطلوبة.

الخاتمة

توفر المطاحن الأسطوانية الخارجية بنظام التحكم الرقمي باستخدام الحاسب الآلي تشطيبًا دقيقًا للوجه الخارجي. تضيف النماذج العالمية مرونة طحن داخلي قيّمة ولكنها غير مناسبة للأعمال غير الأسطوانية مثل طحن السطح. للحصول على الدقة القصوى لمهمة واحدة، تتفوق الماكينات المخصصة. اختر بناءً على مزيج المهام والدقة المطلوبة والكفاءة التشغيلية المطلوبة.

---
