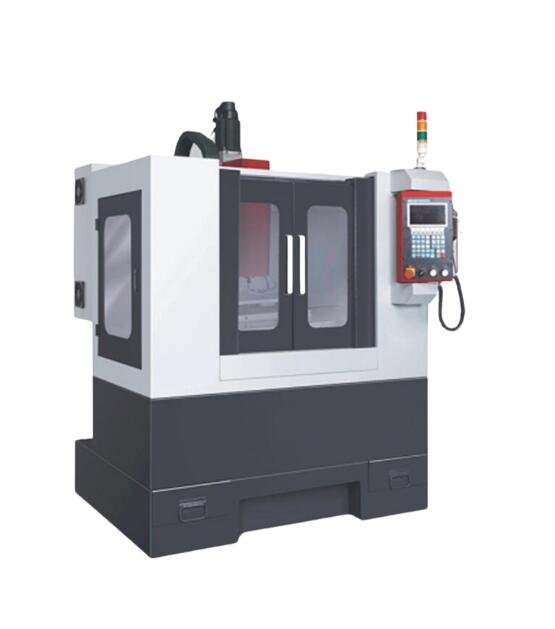

الحفر باستخدام الحاسب الآلي عالي السرعة ZK3020L

ماكينة الحفر باستخدام الحاسب الآلي

مع سرعة مغزل قصوى تبلغ 40,000 لفة/دقيقة، تعالج هذه الماكينة المعادن غير الحديدية ومركبات الراتنج. يدعم نظام التحكم الرقمي باستخدام الحاسب الآلي من نوع النافذة برمجة الكود G. تتفوق طاولة الشرائح المتقاطعة عالية الدقة في المكونات متعددة الخيوط ومسافات الخيوط الدقيقة.

معلومات إضافية

نظام CNC

SIEMENS، FANUC (اختياري)
السرعة القصوى للمغزل

10000-40000 دورة/دقيقة
مستدق

ER16
الجدول

500 × 200 مم
قوة المحرك

0.4 كيلو وات

تفاصيل المنتج

مع سرعة مغزل قصوى تصل إلى 40000 لفة/دقيقة، ونطاق سرعة واسع، يمكن استخدام الماكينة في معالجة المعادن غير الحديدية مثل الزنك والألومنيوم والنحاس، وكذلك مركبات الراتنج المصفوفة

يجمع نظام CNC ذو المعلمات من نوع النافذة وحدات معالجة الخيط المشترك، ونظام CNC مناسب للتشغيل والبرمجة، وفي الوقت نفسه، يمكن أيضًا اعتماد برمجة G-code لتلبية متطلبات المستخدم المختلفة.

طاولة الانزلاق المتقاطعة باستخدام الحاسب الآلي ذات دقة تحديد المواقع العالية وسرعة الحركة السريعة، والتي يمكن تطبيقها في معالجة المكونات ذات الخيوط المتعددة أو تلك التي تتطلب متطلبات عالية في مسافات الخيوط مثل معالجة المصفاة في ماكينات الأغذية.

رقم الموديل ZK3020L
الانتقال
انتقال المحور X 300 مم
انتقال المحور Y 180 مم
انتقال المحور Z 300 مم
المسافة بين طرف المغزل إلى الطاولة 40-340 مم
المسافة محور عمود الدوران إلى خط توليد العمود 255 مم
الجدول
حجم الجدول 500 × 200 مم
فتحة T (العرض × الرقم × المساحة) 12 × 3 × 63 مم
الحمولة المسموح بها 50 كجم
المغزل
محرك عمود الدوران 0.4 كيلو وات
سرعة عمود الدوران 10000-40000 دورة/دقيقة
مستدق مقدمة عمود الدوران ER16
الخلاصة
محرك المحور X، Y 2.4 نيوتن متر
محرك المحور Z 7 ن.م
معدل تغذية سريع 25 م/دقيقة
معدل تغذية القطع 1.5 م/دقيقة
الدقة
دقة تحديد المواقع 0.03 مم
التكرار 0.02 مم
أخرى
متطلبات الطاقة 3.2 كيلوواط
بُعد التعبئة والتغليف 1.36×1.35×1.88 مم
ن.و/ج.و 1200 كجم
نوع الغطاء حارس مغلق بالكامل
