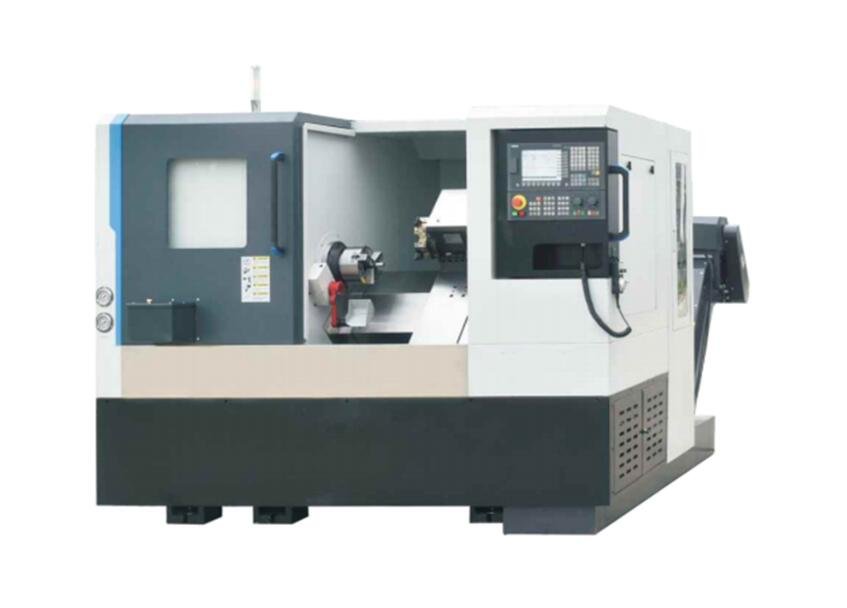

مخرطة مائلة ذات سرير مائل باستخدام الحاسب الآلي مع أداة عصابة أو برج دوّار CK32/CK36/CK40
برغي كروي من الدرجة C3 التايوانية يضمن الدقة. مخارط بنظام التحكم الرقمي ذات السرير المائل تتميز بمغزل من نوع الخرطوشة للسرعة والصلابة، وبرج دوّار كهربائي بستة أوضاع قياسية، وسبك بزاوية 45 درجة من قطعة واحدة لتحقيق الصلابة والثبات الأمثل.
معلومات إضافية
| نظام CNC | GSK، SIEMENS، FANUC (اختياري)، SYNTEC |
|---|---|
| تشاك | 160 مم، ظرف هيدروليكي 160 مم |
| السرعة القصوى للمغزل | 3000 دورة في الدقيقة، 4000 دورة في الدقيقة |
| قوة المحرك | 4 كيلوواط، *5.5 كيلوواط، 5.5 كيلوواط، *7.5 كيلوواط |
| البُعد الشامل | 2400*1450*1780 مم |
تفاصيل المنتج
لولب كروي عالي الدقة من ماركة تايوان C3 عالي الدقة يضمن دقة تحديد الموضع;
جميع سلاسل المخرطة بنظام التحكم الرقمي ذات القاع المائل مزودة بمغزل من نوع الخرطوشة، مما يوفر أفضل مزيج من السرعة والصلابة.
برج دوّار كهربائي بـ 6 وضعيات/برج دوّار صيني قياسي في الطراز. البرج الدوار ثنائي الاتجاه Pragatiturret اختياري. برج دوّار عالي الجودة والسرعة يوفر كفاءة وسرعة مثالية في تغيير الأدوات.
جميع سلاسل السرير المائل بنظام التحكم الرقمي المزودة بقاعدة سرير مائل مدمجة وسرير مائل مدمج بالكامل مقاس 45 بوصة، مصبوب من قطعة واحدة يوفر أفضل صلابة وثبات.
| رقم الموديل | CK32 | CK36 | CK40 |
|---|---|---|---|
| هيكل السرير وريل | مخرطة مائلة ذات سرير مائل باستخدام الحاسب الآلي-المخرطة الخطية | مخرطة مائلة ذات سرير مائل باستخدام الحاسب الآلي-المخرطة الخطية | مخرطة مائلة ذات سرير مائل باستخدام الحاسب الآلي-المخرطة الخطية |
| الأساسيات | |||
| الحد الأقصى لطول الماكينات （المسافة بين المراكز） | 200 مم | 250 مم | 250 مم |
| أرجوحة فوق السرير | Ø350 مم | قطر 360 مم | قطر 400 مم |
| التأرجح فوق السيلد | قطر 185 مم | قطر 130 مم | قطر 180 مم |
| سبيندل | |||
| نوع عمود الدوران | مغزل من نوع كارتريندج | مغزل من نوع كارتريندج | مغزل من نوع كارتريندج |
| سرعة عمود الدوران | 4000 دورة في الدقيقة | 4000 دورة في الدقيقة | 4000 دورة في الدقيقة، × 3000 دورة في الدقيقة |
| تجويف عمود الدوران | Ø56 مم | Ø61 مم | Ø61 مم، × Ø79 مم |
| الحد الأقصى لقطر الثقب النافذ | قطر 40 مم | Ø50 مم | Ø50 مم، xØ 60 مم |
| أنف المغزل | A2-5 | A2-5 | A2-6 |
| سرعة السكتة الدماغية والتغذية | |||
| انتقال المحور X | 350 مم | 470 مم | 470 مم |
| انتقال المحور Z | 300 مم | 400 مم | 400 مم |
| اجتياز سريع للمحور X/Z | 15/15 م/دقيقة/دقيقة | 15/15 م/دقيقة/دقيقة | 15/15 م/دقيقة/دقيقة |
| تشاك | |||
| جمع نوع تشاك | ظرف هيدروليكي | ظرف هيدروليكي | ظرف هيدروليكي |
| قطر الظرف | 160 مم （6 بوصة） | 160 مم （6 بوصة） | 200 مم （8 بوصة ± 200 مم） |
| البرج | |||
| نوع البرج الدوار | برج دوّار كهربائي، برج دوّار هيدروليكي، أداة عصابة/6 | برج دوّار كهربائي، برج دوّار هيدروليكي، أداة عصابة/6 | برج دوّار كهربائي، برج دوّار هيدروليكي، أداة عصابة/6 |
| رقم موضع الأداة | 6(20x20mm),x8(20x20mm) | 6(20x20mm),x8(20x20mm) | 8(25x25mm),x12(20x20mm) |
| جلبة الغُرَاب المتحرك | |||
| نوع الغُرَاب المتحرك | لا يوجد غُرَاب متحرك | لا يوجد غُرَاب متحرك | لا يوجد غُرَاب متحرك |
| المحرك | |||
| نوع محرك عمود الدوران | محرك مغزل مؤازر مؤازر | محرك مغزل مؤازر مؤازر | محرك مغزل مؤازر مؤازر |
| طاقة محرك عمود الدوران | 4 كيلو واط، × 5.5 كيلو واط | 5.5 كيلو واط، × 7.5 كيلو واط | 5.5 كيلو واط، × 7.5 كيلو واط |
| طاقة مضخة سائل التبريد | 200 W | 200 W | 200 W |
| أبعاد الماكينة | |||
| البعد الكلي (الطول × العرض × الارتفاع) | 2400 × 1450 × 1780 مم | 2400 × 1450 × 1780 مم | 2400 × 1450 × 1780 مم |
| حجم التعبئة (الطول × العرض × الارتفاع) | 2960 × 2220 × 2220 × 2220 مم | 2960 × 2220 × 2220 × 2220 مم | 2960 × 2220 × 2220 × 2220 مم |
| الوزن الصافي/الوزن الإجمالي | 2800/3100 كجم | 3100/3400 كجم | 3200/3500 كجم |
| التكوين القياسي | التكوين الاختياري |
|---|---|
| وحدة تحكم GSK 980TC3 | سيمنز، وفانوك، وسينتيك، ووحدة التحكم، وسيمنز |
| محرك وسائق تغذية GSK | برج دوّار كهربائي /8 مواضع |
| مغزل من نوع الخرطوشة | برج دوّار هيدروليكي/8،12 موضع |
| محرك مغزل مؤازر GSK | أداة العصابة /6 |
| ظرف هيدروليكي مجوف هيدروليكي 3 فكي | ظرف كوليت |
| برج دوّار كهربائي / 6 مواضع | قضيب تغذية أوتوماتيكي |
| ضوء العمل | ناقل البُرادة |
| نظام التشحيم التلقائي التلقائي | |
| نظام التبريد الأوتوماتيكي | |
| برغي تايوان وقضيب التوجيه الخطي |
