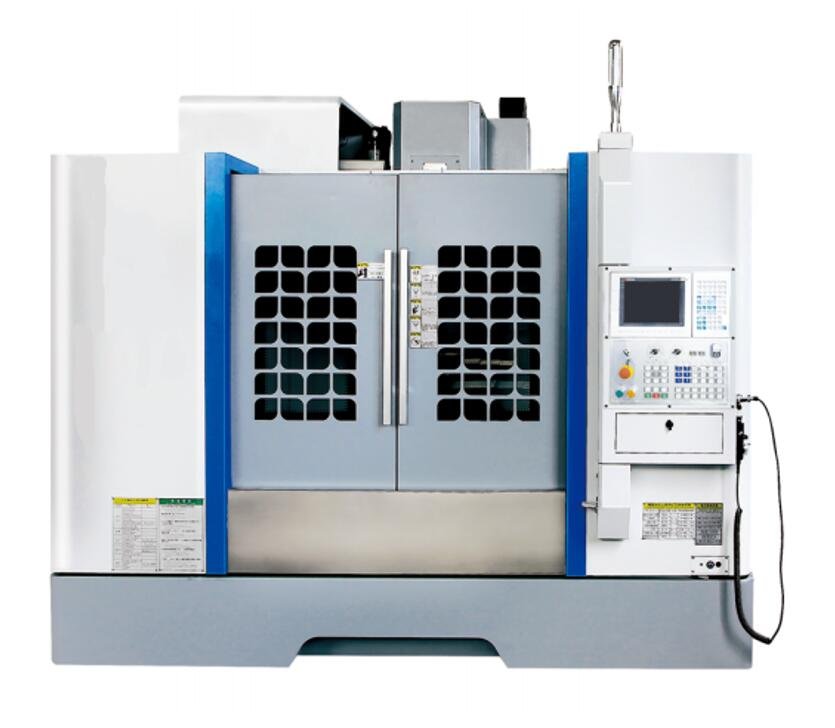

تم تصميم مركز الماكينات العمودية للقطع متوسطة الحجم ومعالجة القوالب. وهو يسمح للقطعة بالخضوع لعمليات الطحن، والحفر، والثقب، والتثقيب، والتوسيع، وغيرها من العمليات داخل تركيبات واحدة. يمكن استخدام هذه الماكينة بشكل فردي أو لعمليات متعددة في خط إنتاج، مما يوفر قطعًا قويًا وتحديدًا عالي السرعة وتكاملًا ميكانيكيًا وكهربائيًا سلسًا. كما أنها تتميز أيضًا بالتحكم التلقائي في البُرادة والحماية الأمنية القوية، مما يضمن الكفاءة والسلامة في عمليات التصنيع الخاصة بك.
| رقم الموديل | VMC850 | VMC850L | VMC855L |
| المواصفات |
| حجم الجدول | 1000 × 500 مم | 1000 × 500 مم | 1000 × 550 مم |
| السفر X | 800 مم | 800 مم | 800 مم |
| السفر | 500 مم | 500 مم | 550 مم |
| السفر Z | 550 مم | 500 مم | 660 مم |
| سعة تحميل طاولة العمل | 800 كجم | 500 كجم | 600 كجم |
| فتحة T | 5 × 18 × 90 مم | 5 × 18 × 90 مم | 5 × 18 × 100 مم |
| المسافة من مقدمة عمود الدوران إلى سطح طاولة العمل | 150-655 مم | 120-620 مم | 60-660 مم |
| المسافة من مركز عمود الدوران إلى سطح موجه العمود | 550 مم | 550 مم | 550 مم |
| سبيندل |
| مستدق عمود الدوران | BT40 /Ø150 | BT40 /Ø150 | BT40 /Ø150 |
| سرعة عمود الدوران | 8000 دورة في الدقيقة | 8000 دورة في الدقيقة | 8000 دورة في الدقيقة |
| طاقة محرك عمود الدوران | 7.5 كيلوواط | 7.5 كيلوواط | 7.5 كيلوواط |
| طريقة قيادة المغزل | محرك الحزام | محرك الحزام | محرك الحزام |
| التغذية |
| إزاحة سريعة للمحور X/Y/Z | 18/18/15/18/18 م/دقيقة | 24/24/15 م/دقيقة/دقيقة | 24/24/15 م/دقيقة/دقيقة |
| نظام CNC | KND2000 | KND2000 | KND2000 |
| سرعة تغذية القطع ماكسومون | 1-10000 مم/دقيقة | 1-10000 مم/دقيقة | 1-10000 مم/دقيقة |
| الدقة |
| دقة الموضع | 0.008 مم | 0.008 مم | 0.008 مم |
| دقة التكرار | 0.006 مم | 0.006 مم | 0.006 مم |
| مواصفات الماكينة |
| وزن الماكينة | 5500 كجم | 5500 كجم | 5800 كجم |
| الأبعاد الكلية (الطول*العرض*الارتفاع) | 2780 × 2350 × 2700 مم | 2600 × 2300 × 2600 مم | 2850 × 2350 × 2700 مم |
| ضغط الهواء |
| مصدر الهواء | ≥6 كجم/سم² | ≥6 كجم/سم² | ≥6 كجم/سم² |
| ضغط الهواء فيكس | ≥ 0.3 م³/دقيقة | ≥ 0.3 م³/دقيقة | ≥ 0.3 م³/دقيقة |
| نظام تغيير الأدوات التلقائي |
| كمية الأداة القياسية | مقبض 24 | مقبض 24 | مقبض 24 |
| أقصى قطر/طول الأداة | Ø78/300 | Ø78/300 | Ø78/300 |
| وضع تبادل الأدوات | الديناميكية الهوائية |
| نوع السكك الحديدية | سكة حديدية صلبة |
