Müssen Sie große, schwere Teile mit äußerster Präzision bearbeiten? Standardmaschinen verbiegen sich und versagen unter der Last, was zu kostspieligen Ungenauigkeiten führt, die ein ganzes Projekt zunichte machen können.

Eine CNC-Portalschleifmaschine ist ein massives, hochpräzises Werkzeug, das mit einem starren Überkopfgestell gebaut ist. Sie nutzt die Computersteuerung, um flache, winklige und komplexe Oberflächen auf sehr großen und schweren Werkstücken genau zu schleifen und dabei eine Präzision im Mikrometerbereich zu erreichen.

Als ich zum ersten Mal eine Portalschleifmaschine in natura sah, war ich von ihrer Größe überwältigt. Sie ist nicht ohne Grund wie eine Brücke gebaut. Ihr massiver Rahmen mit zwei Säulen, die einen oben liegenden Träger tragen, sorgt für die unglaubliche Steifigkeit, die zum Schleifen riesiger Werkstücke ohne Durchbiegung oder Vibration erforderlich ist. Diese robuste Struktur macht die Maschine so besonders und ermöglicht ihr eine Präzision, die für ihre Größe unmöglich erscheint. Aber für welche Art von Werkstücken ist eine so große Maschine eigentlich erforderlich?

Welche Arten von Werkstücken eignen sich am besten für das CNC-Portalschleifen?

Fällt es Ihnen schwer, eine massive Form oder ein Werkzeugmaschinenbett präzise zu schleifen? Standard-Schleifmaschinen sind zu klein, und andere Methoden erreichen einfach nicht die erforderliche Ebenheit über große Entfernungen.

Sie eignen sich am besten für große, schwere Werkstücke, die eine extreme Ebenheit erfordern, wie z. B. Führungen für Werkzeugmaschinen, große Formen und Teile für die Luft- und Raumfahrt. Ihr starrer Rahmen macht sie auch ideal für Präzisionsführungskomponenten und große, komplex gekrümmte Oberflächen.

Meiner Erfahrung nach ist der wichtigste Grund für den Einsatz einer Portalschleifmaschine die schiere Größe. Wir sprechen hier von Arbeitstischen, die über 4 Meter mal 10 Meter groß sein können und für tonnenschwere Teile ausgelegt sind. Diese Fähigkeit öffnet die Tür zur Bearbeitung einer bestimmten Klasse von Komponenten, die für die moderne Industrie von grundlegender Bedeutung sind.

Die häufigsten Aufgaben sind Große und schwere Werkstücke. Denken Sie an die Basis einer anderen Werkzeugmaschine, eine massive Matrize zum Stanzen von Karosserieteilen oder die Stirnfläche einer Windkraft-Hauptwelle. Diese Teile müssen perfekt flach sein, oft mit Präzision im Mikrometerbereich¹und eine Portalschleifmaschine ist das einzige Werkzeug für diese Aufgabe.

Ein weiterer wichtiger Bereich ist Komponenten der Präzisionsführung. In unserer Welt der Werkzeugmaschinen entscheidet die Genauigkeit des Maschinenbetts und der Führungen über die Qualität der gefertigten Teile. Portalschleifmaschinen werden eingesetzt, um diese Oberflächen in nahezu perfekter Geradheit und Ebenheit herzustellen und zu überarbeiten. Sie sind auch unerlässlich für Komplexe gebogene Werkstücke, wie Turbinenschaufeln oder Strukturteile für die Luft- und Raumfahrt, wo die Stabilität des Portals eine perfekte Grundlage für die mehrachsige Konturbearbeitung bietet.

Werkstücktyp	Typische Beispiele	Schlüsselanforderung
Große und schwere Teile	Werkzeugmaschinenbetten, große Formböden	Extreme Größenkapazität und Ebenheit
Präzisionskomponenten	CNC-Maschinenführungen, CMM-Bezugsebenen	Genauigkeit im Mikrometerbereich (±0,001 mm)
Komplexe Oberflächen	Turbinenschaufeln, Strukturen für die Luft- und Raumfahrt	Stabilität für mehrachsige Konturbearbeitung
Energie-Ausrüstung	Generatorgehäuse, Wellen für Windkraftanlagen	Hohe Abtragsleistung und Stabilität

Wie ermöglicht die mehrachsige CNC-Steuerung komplexes Schleifen?

Schleifen einer komplexen Kurve an einer Turbinenschaufel? Eine einfache dreiachsige Maschine kann den Winkel des Rades während der Bewegung nicht perfekt halten, was zu Fehlern führt und die Aerodynamik des Teils beeinträchtigt.

Die Mehrachsensteuerung verwendet ein Fünf-Achsen-System - drei lineare und zwei rotierende - um den Winkel der Schleifscheibe kontinuierlich anzupassen. Dadurch wird sichergestellt, dass die Scheibe die optimale Schneidhaltung beibehält, was ein präzises Schleifen komplexer Oberflächen ohne Fehler ermöglicht.

Hier werden Gantry-Maschinen von einfach nur groß zu unglaublich intelligent. Während eine einfache Portalschleifmaschine in drei Achsen (X, Y, Z) arbeitet, um ebene Oberflächen zu erzeugen, fügt eine mehrachsige Maschine zwei Rotationsachsen hinzu, typischerweise A (Rotation um X) und C (Rotation um Z). Diese Fünf-Achsen-Verknüpfung ermöglicht es uns, wirklich komplexe Formen zu bearbeiten.

Das Grundprinzip besteht darin, die Schleifscheibe immer in der perfekten Position zu halten. Stellen Sie sich vor, Sie schleifen eine gekrümmte Schaufel eines Flugzeugtriebwerks. Während sich die Scheibe entlang der Kurve bewegt, ändert sich ihr Winkel zur Oberfläche bei einer 3-Achsen-Maschine. Bei der fünfachsigen Steuerung hingegen kippen und drehen die A- und C-Achsen den Schleifkopf ständig. Dadurch wird sichergestellt, dass die Scheibe am Kontaktpunkt immer senkrecht zur Oberfläche des Messers steht. Dadurch werden Über- oder Unterschneidungen vermieden, die sonst auftreten würden. Hinter den Kulissen führt das CNC-System Echtzeitberechnungen durch, um eine Bahngenauigkeit von weniger als einem Mikrometer zu gewährleisten und die Werkzeugposition dynamisch zu kompensieren. Es ermöglicht uns die Verwendung fortschrittlicher Superschleifmittel wie Diamant- und CBN-Scheiben² effektiv. Dies reduziert auch die Rüstzeit, da wir mehrere Arbeitsgänge in einer einzigen Aufspannung durchführen können, was ein großer Vorteil ist.

Welche Ebenheit und Oberflächengüte können CNC-Portalschleifmaschinen erreichen?

Müssen Ihre großen Teile perfekt eben sein und eine spiegelglatte Oberfläche haben? Andere Verfahren können feine Wellen und Werkzeugspuren auf großen Oberflächen hinterlassen, was zu kostspieligem Ausschuss führt.

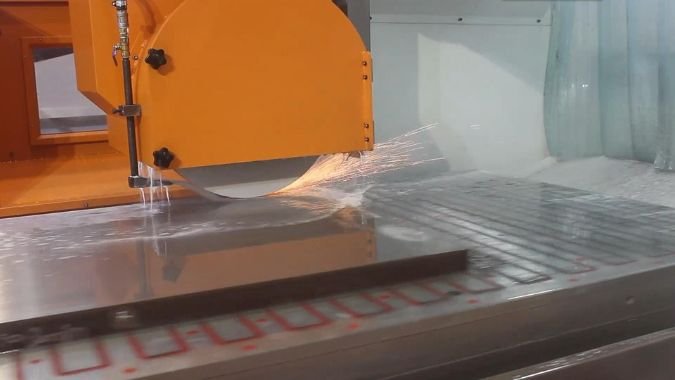

Eine CNC-Portalschleifmaschine kann in der Regel eine Ebenheit von ±0,001 mm erreichen, was einer Präzision im Mikrometerbereich entspricht. Außerdem wird eine sehr glatte Oberfläche mit einem durchschnittlichen Rauheitswert (Ra) von ≤0,4μm erzeugt, die sich für hochpräzise Bauteile eignet.

Diese Zahlen sind der Grund, warum unsere Kunden zu uns kommen, um eine CNC-Portalschleifmaschine zu kaufen. Das Erreichen dieses Präzisionsniveaus bei einem Teil von der Größe eines Autos ist ein Wunder der Technik und hängt von zwei Dingen ab: dem Aufbau der Maschine und der Prozesssteuerung.

Erreichen von Ebenheit im Mikrometerbereich

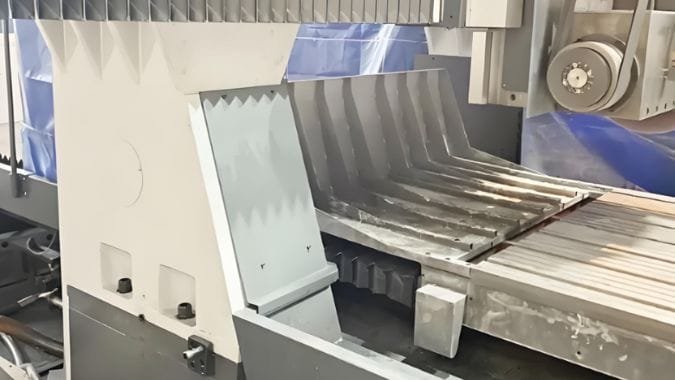

Die Ebenheit von ±0,001 mm³ ist eine direkte Folge der unglaublichen Steifigkeit des Portalrahmens. Die massiven Säulen und der schwere Querträger verhindern, dass die Maschine während des Schleifvorgangs durchhängt oder vibriert. Es ist, als würde man versuchen, eine perfekt gerade Linie mit einem schwachen Lineal zu zeichnen, im Gegensatz zu einem schweren, soliden Stahllineal. Die starre Struktur in Verbindung mit den Präzisionsführungen garantiert eine exakte Ebene über die gesamte Arbeitsfläche, was für Werkzeugmaschinenführungen und große Formschablonen absolut entscheidend ist.

Schaffung einer perfekten Oberfläche

Die Oberflächengüte, der Ra-Wert, gibt an, wie glatt die Oberfläche ist. Um Ra ≤0,4 μm zu erreichen, geht es um mehr als nur um die Steifigkeit; es geht um den gesamten Prozess. Das CNC-System steuert präzise die Geschwindigkeit der Schleifscheibe (in der Regel 1000-3000 U/min) und die Vorschubgeschwindigkeit des Arbeitstisches. Durch die Optimierung dieser Parameter und die Wahl der richtigen Schleifscheibe können wir eine Oberfläche erzeugen, die nicht nur perfekt eben, sondern auch unglaublich glatt ist, was für Dichtungsflächen und hochpräzise Gegenstücke unerlässlich ist.

Welche Branchen profitieren am meisten von CNC-Portalschleifmaschinen?

Sie arbeiten in einer Branche, in der die Präzision großer Teile absolut entscheidend ist? Die Kosten eines Fehlers bei einem massiven Teil können enorm sein, weshalb die Prozesssicherheit höchste Priorität hat.

Die Branchen, die am meisten davon profitieren, sind die Luft- und Raumfahrt, die Automobilindustrie (für große Formen), die Energieerzeugung, die Medizintechnik und der Schienenverkehr. Diese Sektoren erfordern extreme Präzision und perfekte Oberflächen bei sehr großen Bauteilen, was Portalschleifmaschinen unerlässlich macht.

Die einzigartigen Fähigkeiten von Portalschleifmaschinen machen sie in mehreren Schlüsselindustrien unverzichtbar, in denen "groß und präzise" der Standard ist.

An erster Stelle steht Luft- und Raumfahrt und Verteidigung. Die Anforderungen an Triebwerksschaufeln, Ansaugleitschaufeln und sogar Satellitenhalterungen sind unglaublich hoch. Diese Teile benötigen perfekte Konturen und makellose Oberflächen, um Flugsicherheit und Leistung zu gewährleisten.

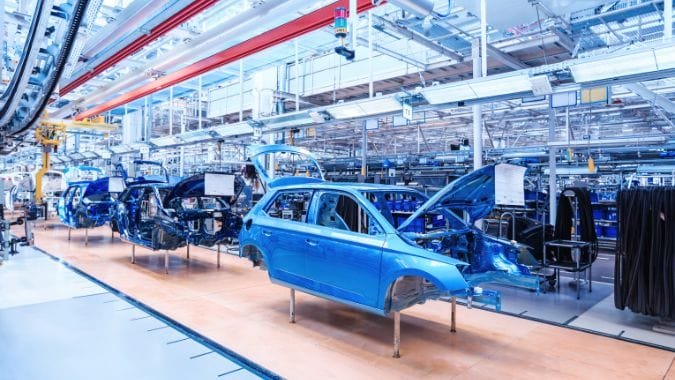

Als nächstes folgt die Automobilbranche⁴. Jedes Karosserieteil wird aus einer massiven Form gestanzt. Die Präzision und die Oberflächenbeschaffenheit dieser Form wirken sich direkt auf die Qualität des fertigen Fahrzeugs aus. Portalschleifmaschinen sorgen für die erforderliche Genauigkeit bei der Herstellung dieser Werkzeuge.

Die Energiesektor ist ebenfalls stark auf diese Maschinen angewiesen. Die riesigen Rotorblätter für Atom- oder Windkraftanlagen müssen perfekt geformt und glatt sein, um effizient zu sein. Portalschleifmaschinen werden für den Formschliff dieser kritischen Bauteile eingesetzt.

Auch die Eisenbahntransit Industrie verwendet sie für die flächige Bearbeitung von Hochgeschwindigkeitsdrehgestellen und Gleisplatten, während die medizinisch Sie werden für das hochpräzise Schleifen feiner gebogener Teile wie Implantate benötigt.

Schlussfolgerung

Der starre Rahmen einer CNC-Portalschleifmaschine und mehrachsige Steuerung⁵ sind für die Bearbeitung großer, schwerer Teile unerlässlich. Sie bietet die Präzision im Mikrometerbereich, die in kritischen Branchen wie der Luft- und Raumfahrt und dem Energiesektor erforderlich ist.

---
