Müssen Sie wirklich große, schwere Teile bearbeiten, die vielleicht mehrere Meter lang sind oder viele Tonnen wiegen? Dann haben Sie wahrscheinlich festgestellt, dass Ihr Standard-Vertikal-Bearbeitungszentrum (VMC) für diese Größenordnung einfach nicht ausgelegt ist. Wenn Sie ein VMC mit seiner typischen C-Rahmen-Konstruktion über seine Grenzen hinaus beanspruchen, bedeutet das, dass Sie die Steifigkeit und die Genauigkeit opfern und möglicherweise die Maschine beschädigen.

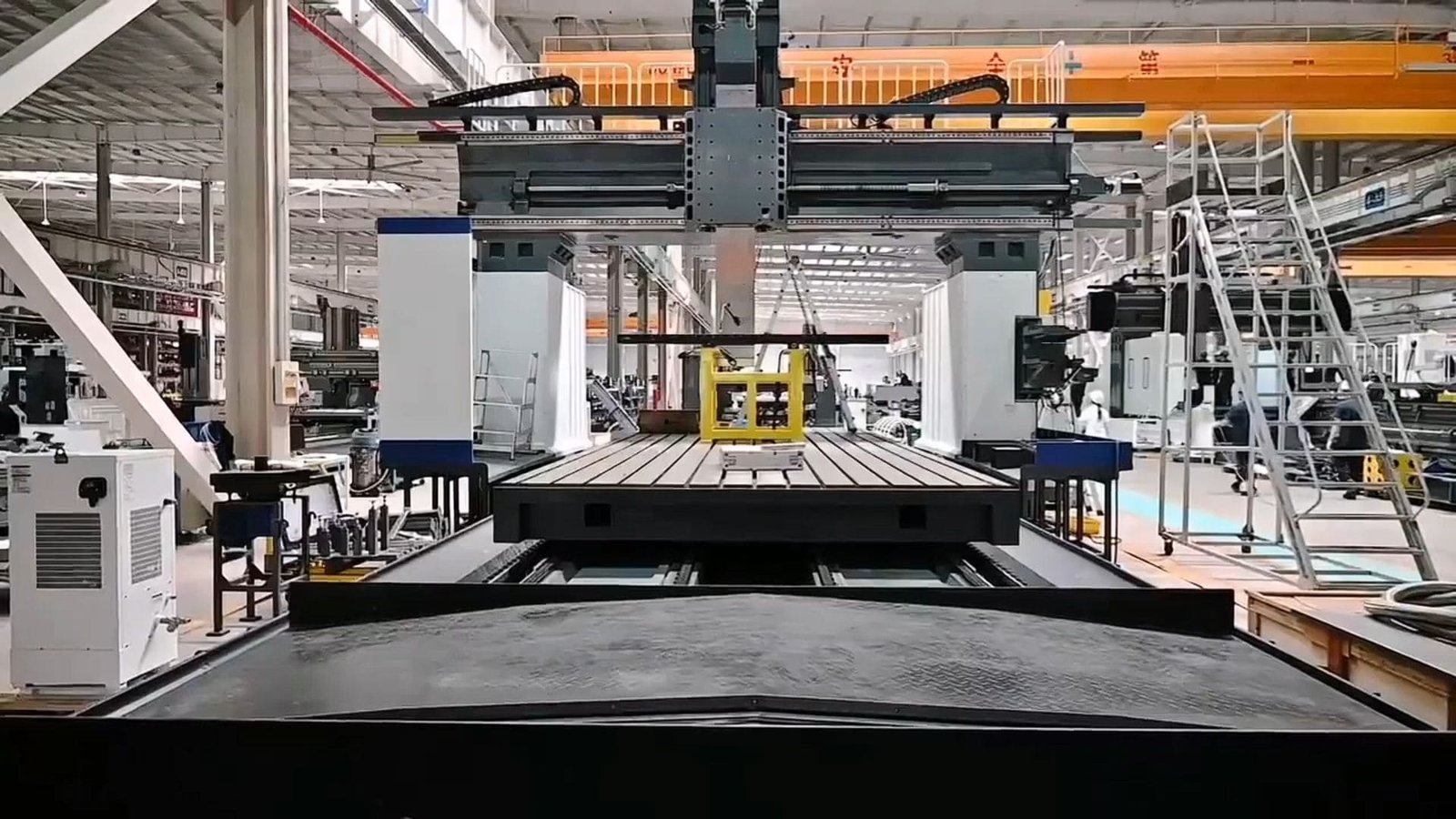

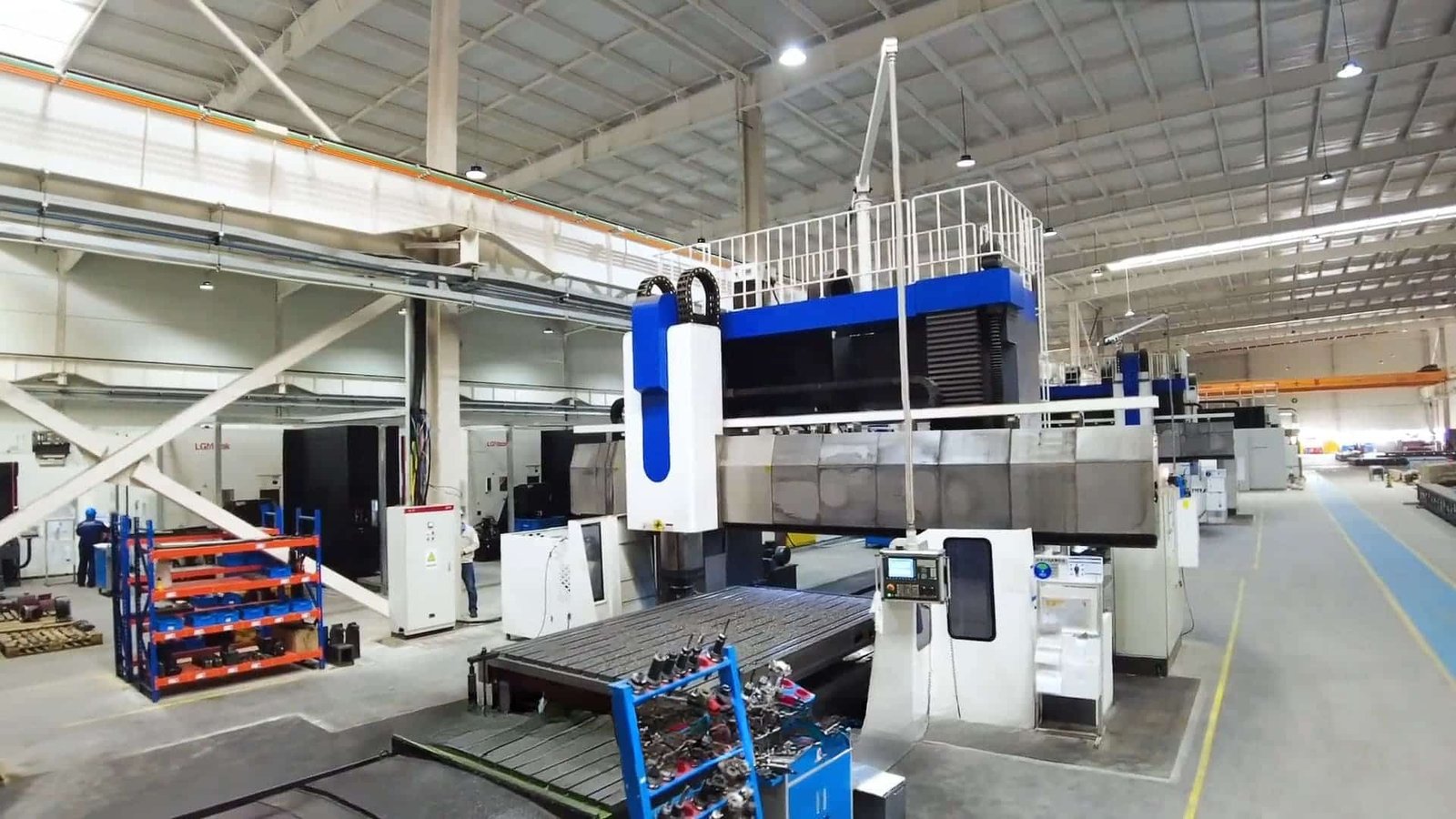

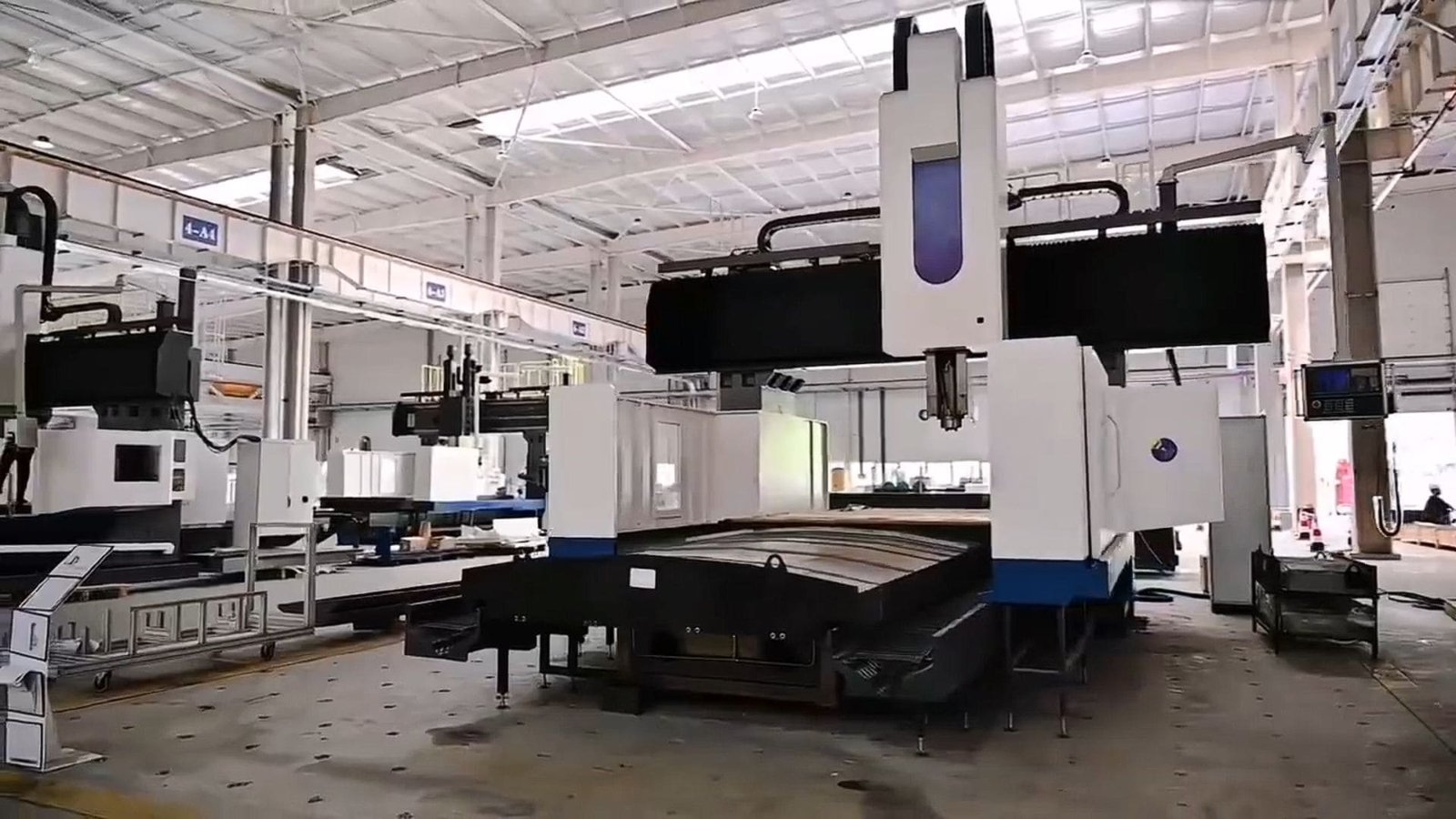

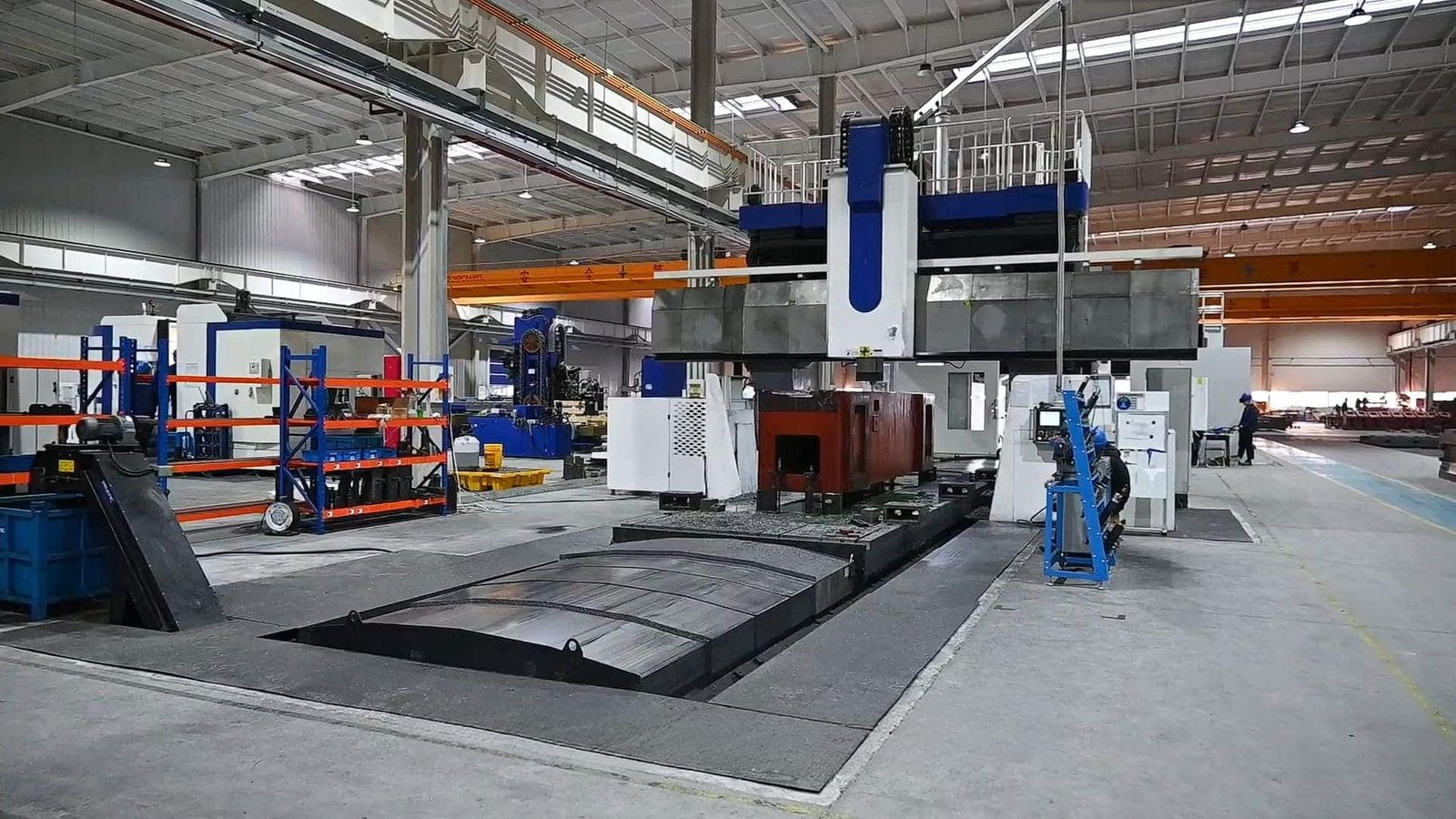

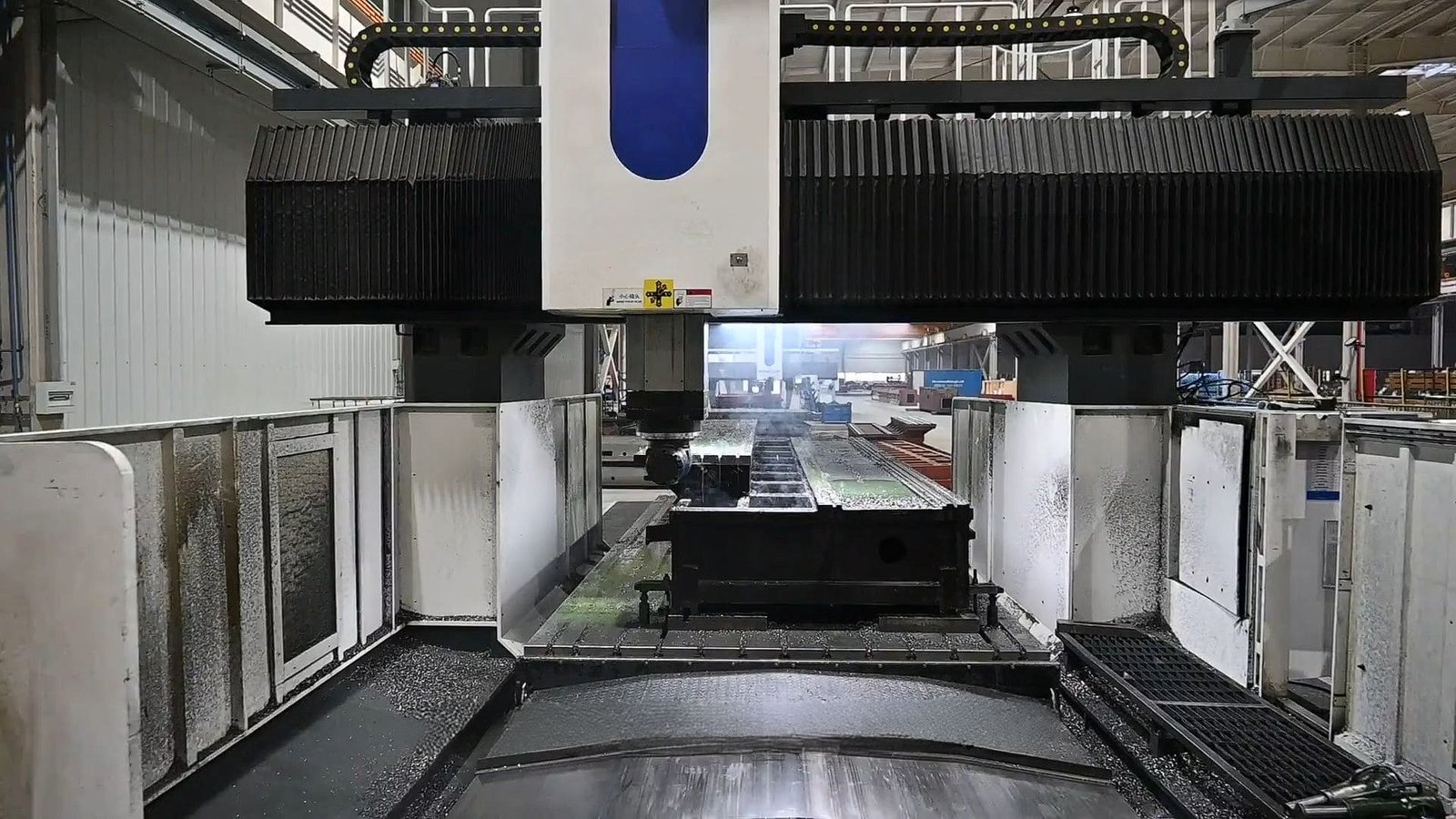

Das Hauptunterscheidungsmerkmal eines Gantry-Bearbeitungszentrums ist die große, brückenartige Struktur (das Portal), die von Säulen auf beide Seiten des Arbeitsbereichs. Dieser robuste, geschlossene Rahmen steht in scharfem Kontrast zum offenen C-Rahmen einer VMC, bei der sich der Spindelkopf auf einer einzigen Säule über einem typischerweise kleineren, beweglichen Tisch bewegt.

Dieser grundlegende strukturelle Unterschied ist nicht nur kosmetischer Natur, sondern bestimmt, was die einzelnen Maschinentypen leisten. Während eine VMC die Flexibilität für kleinere Komponenten bietet, die in der allgemeinen Fertigung üblich sind, ist die Gantry-Architektur speziell darauf ausgelegt, die Stabilität und Reichweite zu bieten, die für die massiven Komponenten benötigt werden, die in Branchen wie der Luft- und Raumfahrt (z. B. Flügelholme), dem Schiffbau oder dem Formenbau für Schwermaschinen benötigt werden. Sie ist darauf ausgelegt, die Präzision über große Entfernungen aufrechtzuerhalten.

Was ist der Hauptvorteil der Overhead-Gantry-Konstruktion für die Bearbeitung großer Werkstücke?

Haben Sie mit Vibrationen oder Genauigkeitsverlusten zu kämpfen, wenn Sie versuchen, massive Bauteile auf herkömmlichen Maschinen zu bearbeiten? Das schiere Gewicht des Werkstücks und die damit verbundenen hohen Schnittkräfte können eine Standardmaschinenstruktur leicht überfordern, was zu Durchbiegung und schlechten Ergebnissen führt. Sie brauchen eine Konstruktion, die diesen Kräften standhält.

Der Hauptvorteil der Gantry-Konstruktion ist die überragende Stabilität und Steifigkeit, die sich aus dem zweisäuligen, brückenartigen Rahmen ergibt. Dadurch können extrem große, schwere Werkstücke und hohe Schnittkräfte bei hoher Präzision über den gesamten Arbeitsbereich gehandhabt werden, wobei das Werkstück oft stillsteht.

Diese strukturelle Integrität ist der Schlüssel zur erfolgreichen Bewältigung großer Aufgaben:

• Erhöhte Stabilität und Steifigkeit¹: Der Gantry-Rahmen wirkt wie eine Brücke, die an beiden Enden abgestützt ist. Diese geschlossene Struktur widersteht Verdrehungen und Biegungen viel besser als der offene C-Rahmen einer VMC. Das bedeutet weniger Vibrationen und Werkzeugdurchbiegung, selbst bei schweren Schruppschnitten an massiven Teilen.
• Große Werkstückkapazität: Die Konstruktion ermöglicht einen sehr langen X-Achsen-Verfahrweg und einen großen Y-Achsen-Verfahrweg. Besonders kritisch, vor allem in Verfahrbarer Balken (Moving Gantry) Bei den VMC-Konstruktionen ruht das Werkstück oft auf einer stationären Basis, was bedeutet, dass sein Gewicht im Vergleich zur Bewegung auf einem VMC-Tisch weniger ein limitierender Faktor ist. Dies macht Portale ideal für Teile, die zu groß oder zu schwer für andere Maschinentypen sind.
• Das Werkstück bleibt stationär (oft): Bei vielen Gantry-Konfigurationen (insbesondere bei Fahrbalken) bewegt sich das große Werkstück nicht. Die Maschine bewegt sich um das Teil. Dies vereinfacht die Befestigung, verringert die Gefahr von Bewegungsfehlern und ermöglicht einen leichteren Zugang zum Be- und Entladen mit Kränen.
• Zugänglichkeit und Flexibilität bei der Einrichtung: Der offene Bereich unter dem Portal erleichtert oft das Laden großer Teile. Große Tische können manchmal mehrere kleinere Teile oder Aufbauten gleichzeitig aufnehmen, was die Effizienz erhöht.
• Anhaltende Präzision²: Da die Struktur inhärent stabil ist, können Portale enge Toleranzen (wie Sie festgestellt haben, möglicherweise bis zu 0,005-0,01 mm) über sehr große Flächen einhalten, was für die Luft- und Raumfahrt und Präzisionsformenbau entscheidend ist.

Im Wesentlichen bietet das Portal eine felsenfeste Plattform, die es ermöglicht, präzise Bearbeitungskräfte über einen großen Bereich anzuwenden, was eine VMC-Struktur in diesem Maßstab einfach nicht leisten kann.

Wie arbeiten die Achsen (X, Y, Z) bei einem Gantry-Bearbeitungszentrum im Vergleich zu anderen CNC-Fräsmaschinen?

Sie sind sich nicht sicher, wie die Bewegung auf diesen großen Maschinen funktioniert? Sie unterscheiden sich von der bekannten VMC-Einrichtung. Bei einem Portal sind die Achsbewegungen anders verteilt, um die Stabilität zu maximieren und der Größe der Maschine Rechnung zu tragen, insbesondere im Hinblick auf die massiven Werkstücke.

Bei einer Gantry-Maschine umfasst die X-Achse in der Regel die Bewegung entlang der längsten Abmessung (entweder bewegt sich die gesamte Gantry-Struktur/der Träger oder der Tisch). Die Y-Achse ist die Bewegung des Spindelsattels über den Querbalken des Portals (Brücke). Die Z-Achse ist die vertikale Auf-/Abwärtsbewegung des Spindelstößels.

Im Folgenden wird erläutert, wie sich dies von einer typischen VMC unterscheidet und warum dies für große Teile wichtig ist:

• Gantry X-Achse: In der Regel der längste Verfahrweg, der sich über die Länge des Maschinenbetts erstreckt. Entweder bewegt sich die gesamte Portalbaugruppe entlang dieser Achse über eine feste Tisch-/Bodenplatte (Abblendlicht Typ), oder der Tisch bewegt sich entlang dieser Achse unter einem festen Portal (Starrer Balken Typ).
• Gantry Y-Achse: Die Spindelbaugruppe (auf einem Sattel) bewegt sich von Seite zu Seite über den Querträger des Portals und überspannt dabei die Breite des Arbeitsbereichs.
• Gantry Z-Achse: Der Spindelstößel bewegt sich vertikal und gibt die Schnitttiefe vor.
• VMC-Kontrast³: Denken Sie daran, dass bei einem VMC die Tabelle übernimmt in der Regel sowohl X- (links/rechts) als auch Y-Bewegungen (vorne/hinten), während die Spindelkopf bewegt sich nur in Z (auf/ab).
• Die Gantry-Vorteil⁴: Diese Art der Bewegungsverteilung auf einem Portal ist für große Teile entscheidend. Das schnelle und genaue Bewegen eines potenziell tonnenschweren Werkstücks in X- und Y-Richtung (wie bei einem VMC-Tisch) ist unpraktisch und führt zu großen Trägheitsproblemen. Stattdessen ist das Bewegen der relativ leichten Gantry-Struktur (Fahrbalken) oder der Spindelbaugruppe über/über das stationäre Teil (oder den sich langsamer bewegenden Tisch mit festem Balken) mechanisch effizienter und stabiler für groß angelegte Operationen. Die Zweisäulenstütze gewährleistet Steifigkeit für die Y- und Z-Bewegungen über die gesamte Spannweite.

Diese Konfiguration legt den Schwerpunkt auf Stabilität und Reichweite bei großen Dimensionen und unterscheidet sich damit grundlegend vom Ansatz der VMC, die für kleinere Teile und Tischbewegungen optimiert ist.

Was sind die Unterschiede zwischen Konstruktionen mit beweglichem Balken (Moving Gantry) und solchen mit festem Balken (Moving Table)?

Es gibt zwei Haupttypen von Portalkonstruktionen: eine, bei der sich die gesamte Brückenkonstruktion bewegt, oft als Moving-Beam (oder Moving Gantry) und eine andere, bei der die Brücke stationär ist und der Tisch darunter gleitet, bekannt als Feststehender Balken (oder Moving Table) Typ. Dies ist ein entscheidender Unterschied, der sich auf Leistung, Kosten und Eignung auswirkt.

Bei einer Moving-Beam-Konstruktion (Moving Gantry) bewegt sich die gesamte Gantry-Baugruppe, einschließlich des Querträgers, der die Spindel hält, entlang der X-Achsen-Schienen über einen festen Arbeitstisch oder eine Bodenplatte. Bei einer Konstruktion mit festem Träger (beweglichem Tisch) sind die Gantry-Struktur und ihr Querträger stationär, und der darunter befindliche Arbeitstisch bewegt sich entlang der X-Achse hin und her.

Das Verständnis der Kompromisse ist für die Auswahl entscheidend:

• Beweglicher Balken (Moving Gantry)⁵:
  • Am besten geeignet für: Extrem große oder schwere Werkstücke, bei denen das Bewegen des Teils unpraktisch ist (Luft- und Raumfahrtstrukturen, große Formen, Schiffskomponenten).
  • Vorteile: Praktisch unbegrenzte Kapazität für Gewicht/Länge des Werkstücks, da das Teil auf einer stationären Basis steht. Häufig platzsparendere Stellfläche im Verhältnis zum Arbeitsbereich. Kann kosteneffizienter sein, insbesondere bei sehr langen X-Achsen-Verfahrwegen, wie in Ihren Ausführungen erwähnt (leichtere Konstruktion manchmal möglich). Leichteres Spänemanagement.
  • Nachteile: Das Bewegen des schweren Portals/Trägers bringt eine erhebliche Trägheit mit sich, die Beschleunigung und Geschwindigkeit einschränken kann. Die Aufrechterhaltung einer perfekten geometrischen Genauigkeit über sehr lange Verfahrwege der schweren beweglichen Struktur kann anspruchsvoll sein. Die absolute Steifigkeit ist möglicherweise etwas geringer als bei einer Konstruktion mit festem Träger, was die Genauigkeit bei schweren Schnitten beeinträchtigen kann (wie Sie angedeutet haben).
• Starrer Balken (beweglicher Tisch)⁶:
  • Am besten geeignet für: Hochpräzise Bearbeitung kleiner bis mittelgroßer Teile, bei denen maximale Steifigkeit und möglicherweise höhere Dynamik erforderlich sind (Präzisionsformen, allgemeine Fertigung mit hohen Genauigkeitsanforderungen).
  • Vorteile: Bietet im Allgemeinen eine höhere Steifigkeit und Stabilität, da die Balkenstruktur fest ist und Vibrationen minimiert werden (stimmt mit Ihren Erkenntnissen über die höhere Genauigkeit bei festen Balken überein). Potenziell schnellere Beschleunigung/Abbremsung durch Bewegen des (relativ) leichteren Tisches möglich.
  • Nachteile: Größe und Gewicht des Werkstücks sind streng durch die Kapazität des Tisches und die Leistung des Antriebssystems begrenzt. Benötigt erheblich mehr Stellfläche, um den vollen X-Achsen-Verfahrweg des Tisches unterzubringen. In der Regel höhere Anschaffungskosten aufgrund des robusten Tischantriebssystems, der schweren Bettstruktur und der Fundamentanforderungen.

Die Wahl hängt von Ihrer Hauptanwendung ab: Massive Teile erfordern fast immer einen beweglichen Balken (bewegliches Portal), während maximale Präzision bei mittelgroßen Teilen oft einen festen Balken (beweglicher Tisch) bevorzugt.

Welche Schlüsselfaktoren sollten bei der Auswahl eines Gantry-Bearbeitungszentrums für Ihre spezifischen Anwendungsbedürfnisse beachtet werden?

Die Investition in ein Gantry-Bearbeitungszentrum ist eine wichtige Entscheidung. Mit den verschiedenen Typen (Abblendlicht vs. Starrer Balken) und Konfigurationen zur Verfügung stehen, wie stellen Sie sicher, dass Sie die richtige für Ihre speziellen Anforderungen in der Großteilefertigung auswählen? Wenn Sie nur nach dem Preis oder der Größe auswählen, kann das zu Enttäuschungen oder vergeudeten Kapazitäten führen.

Zu den wichtigsten Auswahlfaktoren gehören die maximale Größe/das maximale Gewicht des Werkstücks (was die Art des Trägers bestimmt), die erforderliche Genauigkeit und Steifigkeit, die Materialarten, die Komplexität (3/4/5-Achsen-Bedarf), das Produktionsvolumen, die verfügbare Stellfläche, das Budget, die Automatisierungsanforderungen und die gewünschte Spindelleistung (Leistung, Geschwindigkeit, Drehmoment).

Ausgehend von Ihrer Erfahrung und Ihren detaillierten Erhebungsnotizen finden Sie hier eine umfassendere Checkliste, die die Entwurfsarten berücksichtigt:

• Abmessungen und Gewicht des Werkstücks: Der absolute Hauptfaktor. Definiert den erforderlichen X-, Y-, Z-Verfahrweg und zeigt deutlich an, ob ein Moving-Beam (schwere/große Teile) oder Feststehender Balken (moderate Größe/Gewicht) geeignet ist.

• Genauigkeits- und Präzisionsbedürfnisse: Welche Toleranzen müssen Sie einhalten? Dies beeinflusst den Bedarf an Steifigkeit (zugunsten von Feststehender Balken für ultimative Präzision, die sich an Ihren Erkenntnissen orientiert) und Funktionen wie Wärmekompensation.

• Materialtyp: Die Bearbeitung von Hartmetallen erfordert eine hohe Steifigkeit und ein hohes Spindeldrehmoment, das oft besser geeignet ist für Feststehender Balken Entwürfe, obwohl robust Moving-Beam Maschinen existieren. Leichtere Materialien bieten mehr Flexibilität.

• Komplexität und Achsen: Benötigen Sie 5-Achsen-Simultanbearbeitung? Stellen Sie sicher, dass der gewählte Maschinentyp und das Steuersystem dies unterstützen.

• Anforderungen an die Spindel: Passen Sie Leistung, Drehzahl (RPM), Drehmoment und Werkzeugschnittstelle an Ihre Materialien und typischen Arbeitsvorgänge an.

• Produktionsvolumen & Automatisierung⁷: Ein hohes Volumen könnte die potenziell höhere Dynamik einer Feststehender Balken (sofern die Größe es zulässt) oder erfordern spezielle Automatisierungsfunktionen, die bei beiden Typen verfügbar sind (ATC, Palettensysteme).

• Platzverfügbarkeit: Feststehender Balken (Moving Table)-Konstruktionen benötigen deutlich mehr Platz für die X-Achse. Moving-Beam Typen sind kompakter für den Arbeitsbereich.

• Haushalt: Bedenken Sie die Gesamtkosten. Feststehender Balken Typen haben oft höhere Anschaffungskosten, bieten aber potenziell eine höhere Präzision. Moving-Beam können kosteneffizienter sein, vor allem bei sehr großen Formaten (wie Ihre Erkenntnisse nahelegen).

• Wartung und Unterstützung: Beurteilen Sie die Zugänglichkeit, die Verfügbarkeit von Teilen und die Qualität des Supports für die jeweilige Konstruktion.

Die sorgfältige Abwägung dieser Faktoren mit Ihren Produktionszielen führt Sie zum Typ des Portalbearbeitungszentrums (Abblendlicht oder Starrer Balken), die den besten Wert und die beste Leistung bietet.

Schlussfolgerung

Die definierende Zweisäulen- und Brückenstruktur eines Gantry-Bearbeitungszentrums bietet die notwendige Steifigkeit und Stabilität für die präzise Bearbeitung sehr großer und schwerer Teile und unterscheidet sich damit grundlegend vom C-Rahmen eines VMC. Verstehen der entscheidenden Unterschiede zwischen Abblendlicht (bewegliches Portal) und Starrer Balken (beweglicher Tisch) ist der Schlüssel zur Auswahl der richtigen Maschine für Ihre speziellen Anforderungen.

---
