Le traitement manuel de longs profilés en aluminium, en PVC ou même en acier est lent et source d'erreurs. Ces goulets d'étranglement réduisent les délais de livraison, compromettent la qualité et rendent difficile la concurrence sur le marché exigeant des fenêtres, des portes et des façades.

Les centres d'usinage de profilés sont essentiels car ils offrent une grande précision et une efficacité automatisée, regroupant plusieurs opérations telles que la coupe, le fraisage, le perçage et le taraudage sur de longs profilés (aluminium, PVC, acier, etc.) en une seule installation, ce qui permet d'augmenter considérablement la productivité et la qualité.

Ces machines CNC spécialisées ne sont pas simplement des versions plus grandes des centres d'usinage standard. Elles sont spécialement conçues pour relever les défis uniques que pose le traitement des extrusions longues et souvent complexes utilisées dans les enveloppes de bâtiments. La compréhension de leurs avantages spécifiques rend leur indispensabilité évidente.

Quels sont les principaux avantages d'un centre d'usinage de profilés ?

Vous envisagez d'acquérir un centre de profilage, mais vous n'êtes pas sûr que l'investissement soit vraiment rentable ? Pour justifier le coût, il faut bien comprendre les avantages spécifiques et puissants qu'il apporte par rapport aux méthodes traditionnelles ou aux machines standard.

Ses principaux avantages sont les suivants : une automatisation poussée pour plus d'efficacité, une précision exceptionnelle pour plus de qualité, la consolidation de nombreux processus pour réduire les coûts et économiser de l'espace, une grande flexibilité pour des tâches variées et des fonctions intelligentes pour faciliter l'utilisation et l'entretien.

Chez J&M Machine Tools, nous constatons régulièrement que ces avantages transforment les ateliers. Votre recherche détaillée confirme ces points forts :

• Multi-fonctionnalité et consolidation des processus¹: Elles combinent de nombreuses tâches (découpe, perçage, fraisage, taraudage et même vissage) sur une seule plate-forme. Il n'est donc plus nécessaire d'utiliser plusieurs machines distinctes, ce qui permet de rationaliser considérablement le flux de travail. Il s'agit de transformer plusieurs étapes de production en un seul passage efficace.
• Automatisation et efficacité élevées²: Les systèmes CNC avancés permettent des cycles automatisés, souvent 24 heures sur 24 et 7 jours sur 7, avec une supervision minimale. Des caractéristiques telles que les changeurs d'outils automatiques (pouvant changer jusqu'à 16 outils en quelques secondes) et les systèmes de chargement/déchargement automatisés réduisent considérablement la main-d'œuvre, raccourcissent les cycles et augmentent le rendement (souvent de plus de 30%).
• Précision et qualité exceptionnelles³: La commande CNC offre une précision de l'ordre du micron (par exemple, ±0,01 mm) et une grande répétabilité. Ces caractéristiques sont essentielles pour les composants de fenêtres et de portes qui nécessitent des tolérances serrées pour l'étanchéité et l'assemblage. L'automatisation minimise l'erreur humaine, ce qui garantit une qualité constante.
• Grande flexibilité et polyvalence : Ces centres traitent divers matériaux (aluminium, PVC, acier, laiton) et des formes de profilés complexes. La facilité de mise à jour des programmes permet une adaptation rapide aux changements de conception sans réoutillage coûteux, ce qui les rend idéaux pour les petits lots comme pour la production à grande échelle.
• Économie d'espace et de coûts : En consolidant les opérations, ils nécessitent moins d'espace au sol que plusieurs machines traditionnelles. La réduction des manipulations, la diminution des rebuts, la réduction des besoins en main-d'œuvre et l'optimisation de l'utilisation de l'énergie permettent de réaliser d'importantes économies. Leur conception modulaire peut également simplifier la maintenance.

En quoi l'allongement de la course de l'axe X que l'on trouve généralement sur les centres de profilage profite-t-il à la production ?

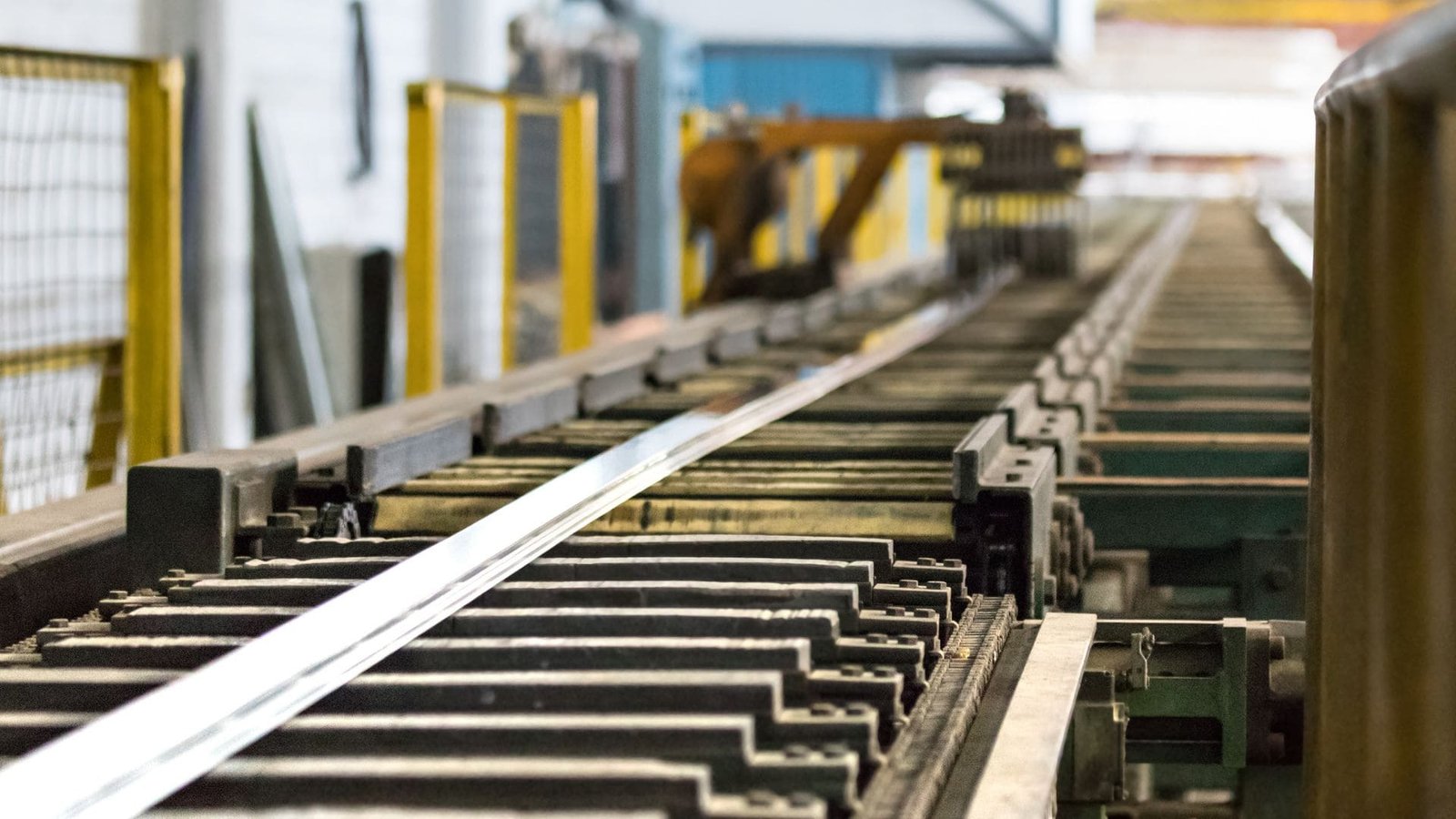

La manipulation de longues extrusions de 6 mètres, voire plus, sur des machines standard est peu pratique, lente et source d'erreurs ? Les réglages multiples augmentent le temps de manipulation, risquent d'être endommagés, introduisent des imprécisions potentielles et paralysent le flux de production pour les fenêtres, les portes ou les éléments de façade de grande taille.

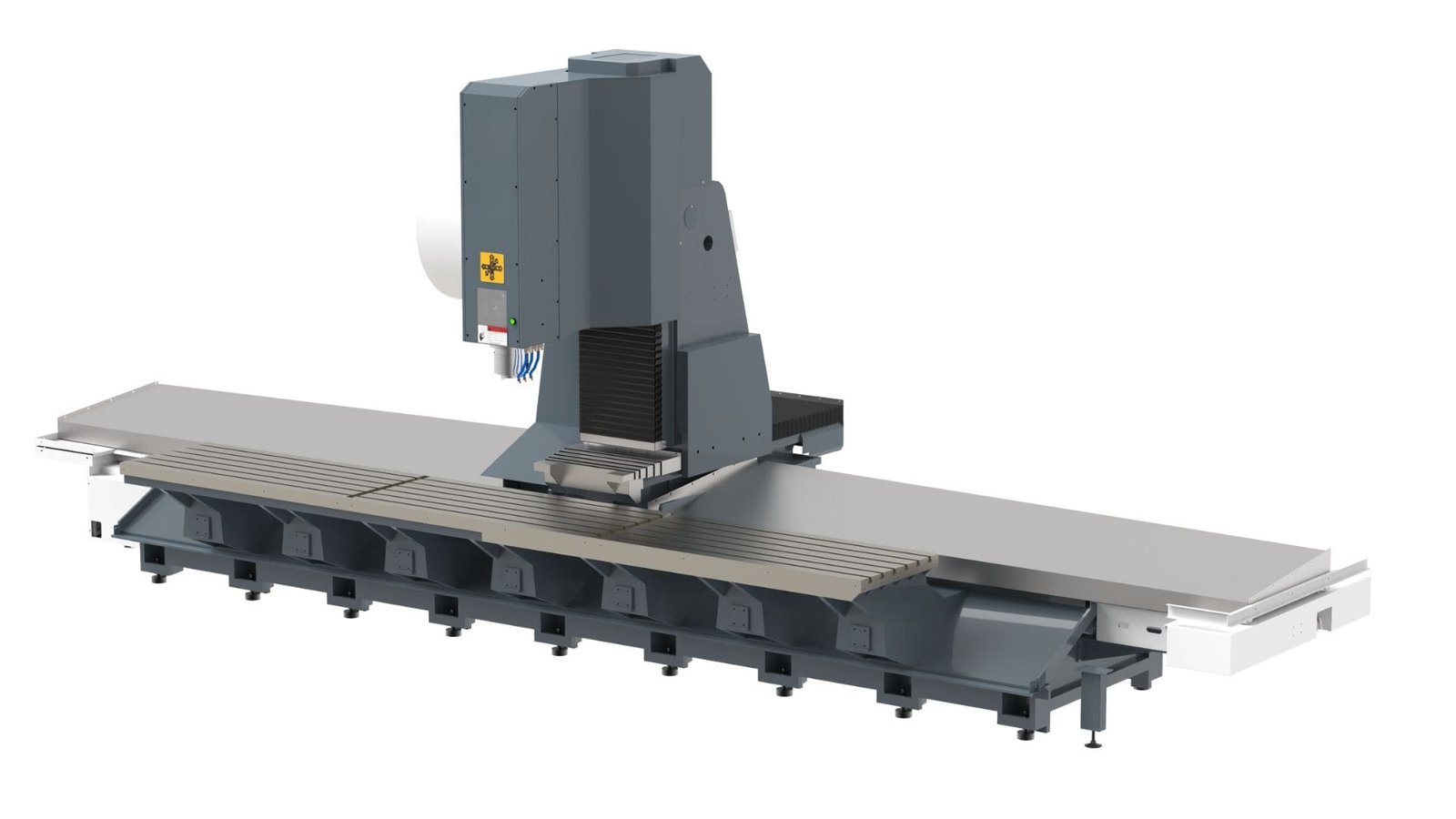

La course étendue de l'axe X (souvent 6,5 m, mais jusqu'à 74 pieds+ sur certains modèles !) permet l'usinage complet de profils très longs en un seul serrage, ce qui réduit considérablement les manipulations, améliore la précision, accélère le débit et permet de concevoir des produits plus grands.

Cette caractéristique est fondamentale dans leur conception et répond à un besoin essentiel du secteur. Vos recherches soulignent à quel point elle est cruciale :

• Manipulation de longueurs standard et surdimensionnées : Les extrusions sont souvent livrées en longueurs de 6 mètres, mais les conceptions architecturales peuvent nécessiter des sections encore plus longues. Les centres de profilage sont construits avec des courses d'axe X (d'environ 2,5 m à plus de 22 m) pour les accueillir sans repositionnement. Cela permet d'éviter de couper de longues pièces et de les assembler par la suite.
• Efficacité de l'installation unique⁴: L'usinage de toute la longueur en une seule fois représente un gain de temps considérable. Il élimine la main-d'œuvre et les temps d'arrêt de la machine associés au desserrage, au déplacement, au réalignement précis et au resserrage de pièces longues et potentiellement flexibles.
• Productivité maximale (traitement pendulaire)⁵: Certaines machines dotées de lits très longs offrent un "traitement pendulaire". Pendant que la broche travaille sur une pièce à une extrémité, l'opérateur peut charger ou décharger en toute sécurité une autre pièce à l'extrémité opposée. La broche fonctionne ainsi presque en continu, ce qui maximise le rendement.
• Amélioration de la précision et réduction des déchets : Chaque resserrage introduit une erreur potentielle. L'usinage en une seule fois garantit que toutes les caractéristiques sont parfaitement alignées sur toute la longueur. Il réduit également le risque de dommages lors de la manipulation et minimise les pertes dues à des réglages multiples.
• Conception optimisée de la table de travail : La table de travail longue et étroite supporte efficacement ces profils, souvent avec des systèmes de serrage spécialisés conçus pour différentes formes.

Les centres de profilage peuvent-ils réduire les temps de préparation en usinant plusieurs faces en un seul serrage ?

Vous passez beaucoup trop de temps à retourner, tourner et resserrer les profilés simplement pour usiner des côtés ou des angles différents ? Chaque réglage prend un temps précieux à l'opérateur et à la machine, introduit des erreurs potentielles de positionnement et ralentit considérablement la réalisation d'éléments complexes de fenêtres, de portes ou de façades.

Absolument. Les centres de profilage réduisent considérablement les temps de préparation en utilisant plusieurs axes à commande numérique (X, Y, Z) combinés à des têtes de broches rotatives (axes A/C) ou à des tables pour accéder à plusieurs faces (souvent 3, 4, voire 5 côtés) du profilé et les usiner en un seul serrage.

Cet accès multilatéral est la pierre angulaire de leur efficacité. Vos observations confirment cette capacité :

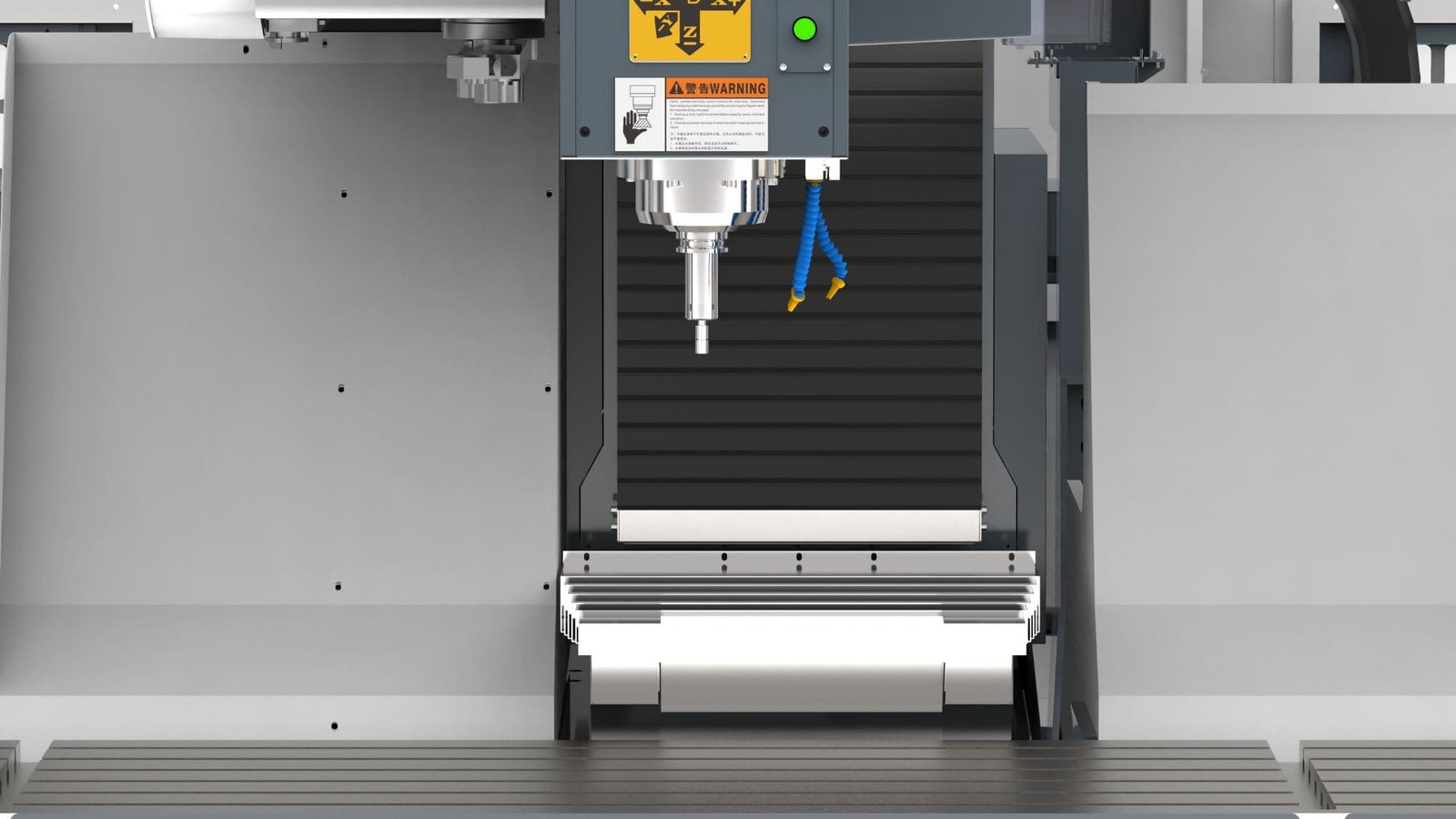

• Configuration avancée des axes⁶: Au-delà des axes X, Y et Z standard, de nombreux centres de profilage intègrent des axes rotatifs. Un axe A peut faire basculer la broche autour de l'axe X, un axe C peut faire tourner la broche autour de l'axe Z, ou des fixations spécialisées peuvent faire tourner la pièce elle-même.
• Accès sans resserrage : Cette combinaison permet à l'outil de coupe d'atteindre le haut, les côtés, les extrémités et même les surfaces angulaires du profilé tout en restant solidement fixé dans sa position d'origine. Les machines capables de Usinage sur 5 faces⁷ sont fréquents.
• Rationalisation du flux de travail : Imaginez que toutes les opérations de fraisage, de perçage et de taraudage nécessaires sur trois côtés ou plus d'un profilé de cadre de fenêtre soient réalisées de manière séquentielle sans que l'opérateur n'intervienne pour repositionner la pièce. Cela transforme le flux de travail, en transformant des opérations multiples en un processus continu. Des modèles comme la Thorwesten PBZ sont conçus spécifiquement pour ce type d'efficacité "en un seul passage".
• Des gains de temps considérables : L'élimination des réglages multiples se traduit directement par une réduction des temps d'arrêt de la machine et du travail de l'opérateur par pièce.
• Précision accrue : Le fait de maintenir la pièce dans un serrage unique et fixe garantit une précision de positionnement beaucoup plus élevée entre les caractéristiques des différentes faces par rapport aux méthodes impliquant un repositionnement manuel.

Quelle gamme d'opérations peut être regroupée sur un seul centre d'usinage de profilés ?

Vous utilisez encore des machines distinctes pour le sciage, le fraisage, le perçage et le taraudage des profilés, ce qui entraîne un désordre dans le flux de travail ? Le déplacement des pièces d'un poste à l'autre fait perdre du temps, augmente le risque de dommages liés à la manipulation, exige un espace au sol excessif et fait de la planification de la production un cauchemar.

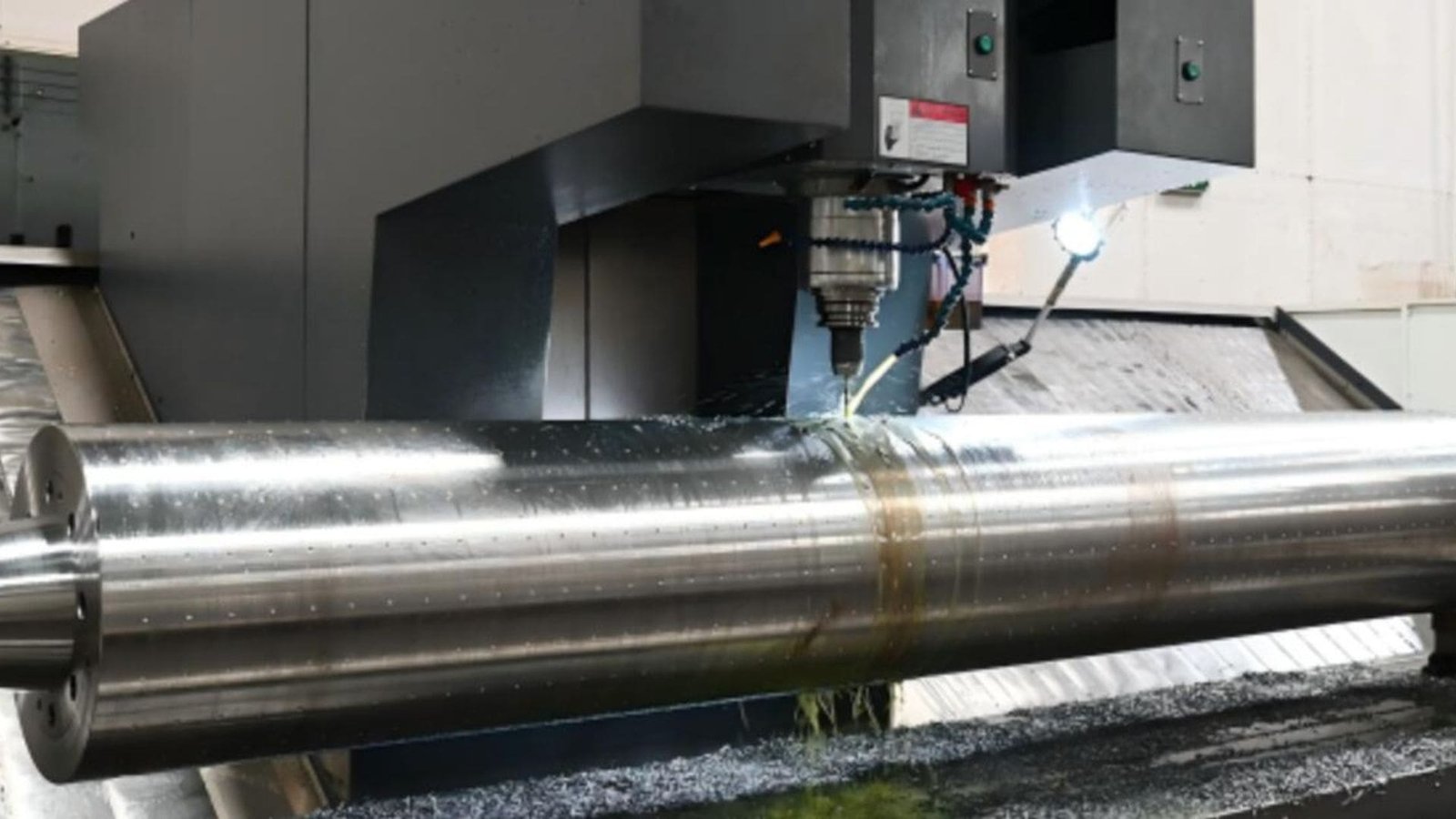

Les centres d'usinage de profilés sont incroyablement polyvalents et regroupent une vaste gamme d'opérations, notamment la coupe, le sciage, le fraisage (poches, faces, contours, rainures, fraisage en bout), le perçage, le taraudage, l'alésage, le chanfreinage, le détourage, la gravure, le marquage, le fluoperçage et même les tâches de vissage et d'assemblage.

L'objectif est de "fait en un⁸l'usinage ". Ces machines fonctionnent comme des stations d'usinage complètes pour les profilés, équipées pour presque toutes les tâches nécessaires à la fabrication d'un profilé. la fabrication de fenêtres, de portes et de façades⁹:

Fonctionnement	Description	Avantage de la consolidation
Découpage/Sciage	Couper les profils avec précision à la longueur finale.	Élimine la station de sciage séparée.
Fraisage	Poches, surfaçage, contournage, fentes, fraisage en bout, grugeage.	Manipule les formes et les assemblages complexes.
Forage	Trous de fixation, trous d'infiltration, supports de quincaillerie, trous de drainage.	Emplacement et taille précis des trous.
Taraudage	Création de filets intérieurs pour les vis.	Prêt pour l'assemblage des fixations.
Alésage	Agrandissement/finition des trous percés pour obtenir des diamètres précis.	Veille à ce que les goupilles et les chevilles soient ajustées avec précision.
Détrompage	Evidements coniques pour vis à tête plate.	Permet un montage en affleurement des fixations.
Fraisage/gravure	Formes complexes pour les serrures, les poignées, les charnières ; ajout de marquages.	Gère un matériel/une identification spécifique.
Marquage	Ajout de numéros de pièces, de marques d'alignement ou d'identifiants.	Facilite l'assemblage et la traçabilité.
Forage en flux	Crée des trous extrudés dans les matériaux minces pour des fils plus résistants.	Technique de fixation spécialisée.
Grattage/élagage	Opérations spécifiques de nettoyage ou de préparation.	Améliore la finition ou l'ajustement de l'assemblage.
Vissage	Certains centres avancés peuvent insérer des vis automatiquement.	Intègre les étapes d'assemblage.
Opérations spéciales	Fraisage du boîtier de serrure, ouverture de la fente de la poignée, fraisage de trous circulaires/oblongs.	Répondre à des besoins spécifiques en matière de composants.

En intégrant ce large éventail d'opérations, les centres de profilage réduisent considérablement le besoin de machines multiples, minimisent le déplacement des pièces et les risques associés, simplifient le flux de production et réduisent de manière significative les coûts globaux tout en augmentant la qualité et la vitesse.

Conclusion

Les centres d'usinage de profilés sont indispensables aux fabricants modernes de fenêtres, de portes et de façades. Leur capacité à traiter avec précision, efficacité et souplesse des pièces longues, à effectuer de nombreuses opérations et à usiner plusieurs faces en une seule fois est un facteur de productivité et de qualité essentiel à la compétitivité.

---
