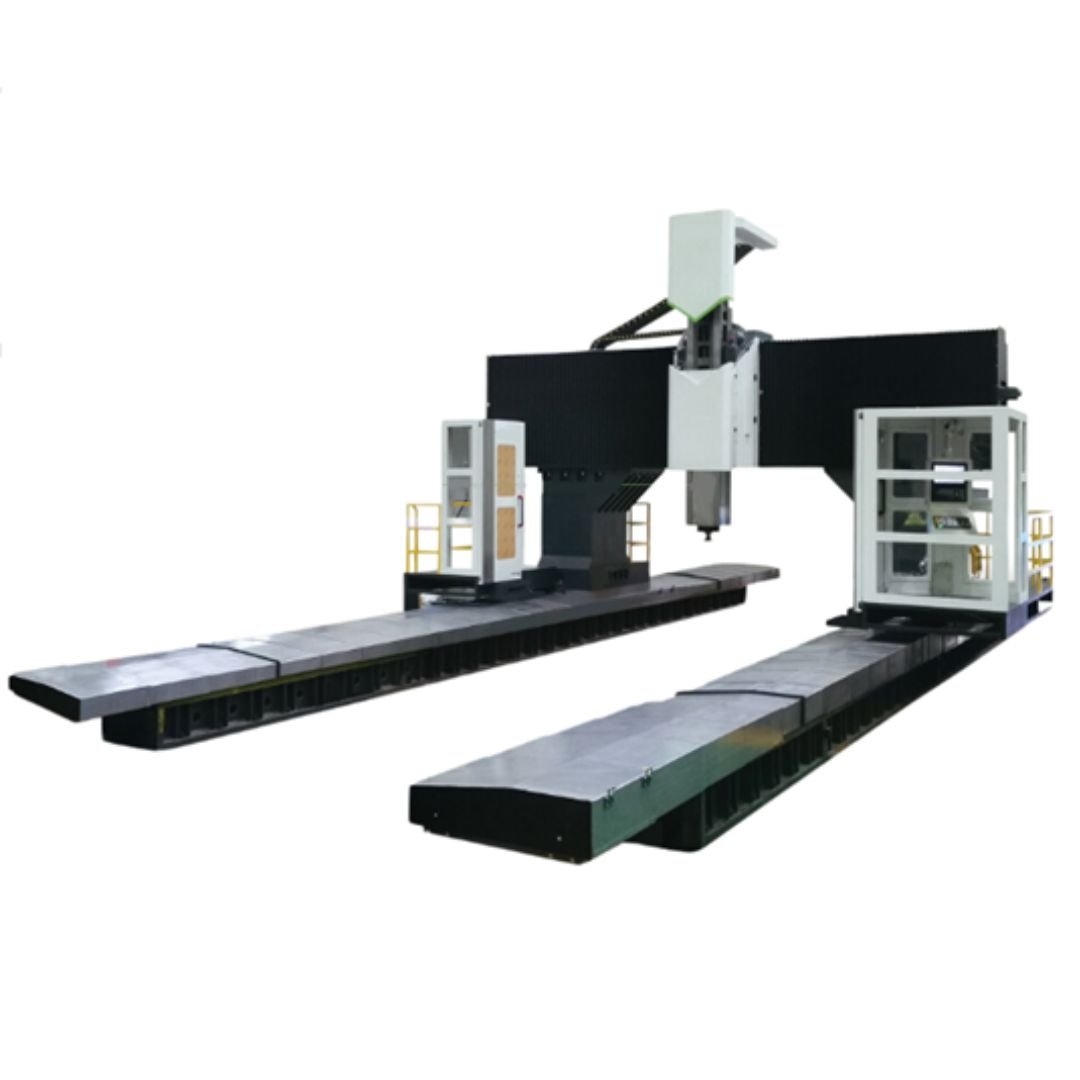

Centre d'usinage à portique GMC Série YSMD
Fraiseuse CNC
Structure du siège coulissant et du bélier carré
Dimension : 500x500, conception robuste ;
Conception directe ;
La conception de grande taille et très résistante garantit que le bélier est fermement connecté;* Trois curseurs allongés en haut et quatre curseurs standard en bas.
Italie Boîte de vitesses BF
Vitesse élevée, faible bruit. Il peut être utilisé dans une plage de puissance constante du moteur. Il est facile à installer. La machine peut être utilisée avec plusieurs séries de moteurs. Elle peut s'adapter à une tension élevée et à des dimensions réduites.
Moteur double avec structure de transmission anti-recul.
Haute précision, charge élevée, vitesse élevée, faible bruit, durée de vie plus longue.
Informations complémentaires
| Pression d'air requise | 6ˆ8 kg/cm2 |
|---|---|
| Avance de coupe | 6 m/min |
| Conique | BBT-50 |
| Vitesse maximale de la broche | 6000 tr/min |
| Changeur d'outils | 24(Option:40/60) |
Détails du produit
| Numéro de modèle | YSMD-6042 | YSMD-8042 | YSMD-10042 | YSMD-12042 | YSMD-14042 | YSMD-16042 |
| Voyage | ||||||
| Axe X | 6000 mm | 8000mm | 10000mm | 12000 mm | 14000 mm | 16000mm |
| Axe Y | 4200 mm | 4200 mm | 4200 mm | 4200 mm | 4200 mm | 4200 mm |
| Axe Z | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm |
| Nez de broche à la table de travail | 350-1850 mm | 350-1850 mm | 350-1850 mm | 350-1850 mm | 350-1850 mm | 350-1850 mm |
| Guidage à trois axes | Rouleau à forte charge XY Guidage linéaire Axe Z Vérin en T | Rouleau à forte charge XY Guidage linéaire Axe Z Vérin en T | ||||
| Largeur de la porte | 4200 mm | 4200 mm | 4200 mm | 4200 mm | 4200 mm | 4200 mm |
| Table de travail | ||||||
| Taille de la table de travail (L*L) | 6000×3500 mm | 8000×3500 mm | 10000×3500 mm | 12000×3500 mm | 14000×3500 mm | 16000×3500 mm |
| Max. Charge de la table | 50 T | 50 T | 50 T | 50 T | 50 T | 50 T |
| Emplacement en T | 36×200 mm | 36×200 mm | 36×200 mm | 36×200 mm | 36×200 mm | 36×200 mm |
| FOUET | ||||||
| Type de broche | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 |
| Broche R.P.M. | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min |
| Type d'entraînement de la broche | DDS | DDS | DDS | DDS | DDS | DDS |
| Taux d'alimentation | ||||||
| Traversée rapide X/Y/Z | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min |
| X/Y/Z/ Avance de coupe | 6 m/min | 6 m/min | 6 m/min | 6 m/min | 6 m/min | 6 m/min |
| Changeur d'outils | ||||||
| Changeur d'outils ATC | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) |
| Moteur | ||||||
| Moteur de la broche | 17-42 kw | 17-42 kw | 17-42 kw | 17-42 kw | 17-42 kw | 17-42 kw |
| Servomoteur à trois axes | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW |
| Précision | ||||||
| Précision | 0,04/0,035/0,02 mm | 0,04/0,035/0,02 mm | 0,04/0,035/0,02 mm | 0,04/0,035/0,02 mm | 0,07/0,035/0,02 mm | 0,07/0,035/0,02 mm |
| Répétabilité | 0,03/0,025/0,015mm | 0,03/0,025/0,015mm | 0,03/0,025/0,015mm | 0,03/0,025/0,015mm | 0,055/0,025/0,015mm | 0,055/0,025/0,015mm |
| Puissance requise | ||||||
| Puissance requise | 60 kva | 60 kva | 60 kva | 60 kva | 60 kva | 60 kva |
| Pression d'air requise | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 |
| Autres | ||||||
| Dimensions extérieures (LWH) | 10000x5860x5800 mm | 12000x5860x5800 mm | 14000x5860x5800 mm | 16000x5860x5800 mm | 18000x5860x5800 mm | 20000x5860x5800 mm |
| Poids brut | 95 t | 105 t | 115 t | 125 t | 135 t | 145 t |
| Numéro de modèle | YSMD-18042 | YSMD-21042 | YSMD-6046 | YSMD-8046 | YSMD-10046 |
| Voyage | |||||
| Axe X | 18000mm | 21000 mm | 6000 mm | 8000mm | 11000mm |
| Axe Y | 4200 mm | 4200 mm | 4600 mm | 4600 mm | 4600 mm |
| Axe Z | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm |
| Nez de broche à la table de travail | 350-1850 mm | 350-1850 mm | 350-1850 mm | 350-1850 mm | 350-1850 mm |
| Guidage à trois axes | Rouleau à forte charge XY Guidage linéaire Axe Z Vérin en T | ||||
| Largeur de la porte | 4200 mm | 4200 mm | 4600 mm | 4600 mm | 4600 mm |
| Table de travail | |||||
| Taille de la table de travail (L*L) | 18000×3500 mm | 21000×3500 mm | 6000×3500 mm | 8000×3500 mm | 10000×3500 mm |
| Max. Charge de la table | 50 T | 50 T | 50 T | 50 T | 50 T |
| Emplacement en T | 36×200 mm | 36×200 mm | 36×200 mm | 36×200 mm | 36×200 mm |
| FOUET | |||||
| Type de broche | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 |
| Broche R.P.M. | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min |
| Type d'entraînement de la broche | DDS | DDS | DDS | DDS | DDS |
| Taux d'alimentation | |||||
| Traversée rapide X/Y/Z | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min |
| X/Y/Z/ Avance de coupe | 6 m/min | 6 m/min | 6 m/min | 6 m/min | 6 m/min |
| Changeur d'outils | |||||
| Changeur d'outils ATC | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) |
| Moteur | |||||
| Moteur de la broche | 17-42 kw | 17-42 kw | 17-42 kw | 17-42 kw | 17-42 kw |
| Servomoteur à trois axes | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW |
| Précision | |||||
| Précision | 0,07/0,035/0,02 mm | 0,07/0,035/0,02 mm | 0,04/0,035/0,02 mm | 0,04/0,035/0,02 mm | 0,055/0,035/0,02 mm |
| Répétabilité | 0,055/0,025/0,015mm | 0,055/0,025/0,015mm | 0,035/0,025/0,015mm | 0,035/0,025/0,015mm | 0,04/0,025/0,015mm |
| Puissance requise | |||||
| Puissance requise | 60 kva | 60 kva | 60 kva | 60 kva | 60 kva |
| Pression d'air requise | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 |
| Autres | |||||
| Dimensions extérieures (LWH) | 22000x5860x5800 mm | 24000x5860x5800 mm | 10000x5860x5800 mm | 12000x5860x5800 mm | 14000x5860x5800 mm |
| Poids brut | 155 t | 170 t | 98 t | 108 t | 118 t |
| Numéro de modèle | YSMD-12046 | YSMD-14046 | YSMD-16046 | YSMD-18046 | YSMD-21046 |
| Voyage | |||||
| Axe X | 13000 mm | 15000 mm | 17000mm | 19000mm | 22000 mm |
| Axe Y | 4600 mm | 4600 mm | 4600 mm | 4600 mm | 4600 mm |
| Axe Z | 1500 mm | 1500 mm | 1500 mm | 1500 mm | 1500 mm |
| Nez de broche à la table de travail | 350-1850 mm | 350-1850 mm | 350-1850 mm | 350-1850 mm | 350-1850 mm |
| Guidage à trois axes | Rouleau à forte charge XY Guidage linéaire Axe Z Vérin en T | ||||
| Largeur de la porte | 4600 mm | 4600 mm | 4600 mm | 4600 mm | 4600 mm |
| Table de travail | |||||
| Taille de la table de travail (L*L) | 12000×3500 mm | 14000×3500 mm | 16000×3500 mm | 18000×3500 mm | 21000×3500 mm |
| Max. Charge de la table | 50 T | 50 T | 50 T | 50 T | 50 T |
| Emplacement en T | 36×200 mm | 36×200 mm | 36×200 mm | 36×200 mm | 36×200 mm |
| FOUET | |||||
| Type de broche | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 |
| Broche R.P.M. | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min | 6000 tr/min |
| Type d'entraînement de la broche | DDS | DDS | DDS | DDS | DDS |
| Taux d'alimentation | |||||
| Traversée rapide X/Y/Z | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min | 6/8/8 m/min |
| X/Y/Z/ Avance de coupe | 6 m/min | 6 m/min | 6 m/min | 6 m/min | 6 m/min |
| Changeur d'outils | |||||
| Changeur d'outils ATC | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) | 24(Option:40/60) |
| Moteur | |||||
| Moteur de la broche | 17-42 kw | 17-42 kw | 17-42 kw | 17-42 kw | 17-42 kw |
| Servomoteur à trois axes | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW | 5,2/5,2/5,2 KW |
| Précision | |||||
| Précision | 0,06/0,035/0,02 mm | 0,07/0,035/0,02 mm | 0,08/0,035/0,02 mm | 0,09/0,035/0,02 mm | 0,10/0,035/0,02 mm |
| Répétabilité | 0,045/0,025/0,015mm | 0,055/0,025/0,015mm | 0,065/0,025/0,015mm | 0,075/0,025/0,015mm | 0,085/0,025/0,015mm |
| Puissance requise | |||||
| Puissance requise | 60 kva | 60 kva | 60 kva | 60 kva | 60 kva |
| Pression d'air requise | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 | 6ˆ8 kg/cm2 |
| Autres | |||||
| Dimensions extérieures (LWH) | 16000x5860x5800 mm | 18000x5860x5800 mm | 20000x5860x5800 mm | 22000x5860x5800 mm | 24000x5860x5800 mm |
| Poids brut | 128 t | 138 t | 148 t | 158 t | 173 t |
| Accessoires standard | Options |
| Système de refroidissement de la broche | Échelle linéaire optique |
| Système de lubrification automatique | CTS |
| Garde semi-fermée | 20T/40T/60TATC |
| Taraudage rigide | Pièces à usiner Sonde |
| Echangeur de chaleur pour armoire électrique | Système de transport de copeaux |
| Convertisseur de puce à double vis | Table tournante |
| Lampe de travail à double LED | Système de brouillard d'huile |
| Lampe d'avertissement LED à 3 couleurs | Écumeur d'huile |
| Convoyeur à copeaux et chariot à chaîne | Climatiseur |
| Boîte à engrenages | Tête de fraisage manuelle/semi-automatique 90 |
| Boulons et patins de nivellement | Système de mesure à sonde pour pièces automobiles |
| M30 Auto Off |
