Cercate di lavorare più velocemente ma ottenete brutti segni di vibrazione? Queste vibrazioni rovinano i pezzi e gli utensili. La buona notizia è che è possibile controllarla comprendendo e affrontando la sua origine.

Per evitare le vibrazioni, è necessario ottimizzare i parametri di taglio, selezionare utensili corti e rigidi con supporti bilanciati, assicurare che la struttura della macchina e il pezzo in lavorazione siano saldamente fissati e applicare una lubrificazione adeguata. Una configurazione stabile e ben gestita è la chiave per un taglio pulito e veloce.

L'ho visto centinaia di volte. Un'officina investe in una macchina potente e ad alta velocità, ma non riesce a ottenere una buona finitura dei profili. La colpa è della macchina, ma il vero colpevole è la vibrazione. È un problema subdolo che agisce come un ladro, rubando la precisione, rompendo gli utensili e consumando il mandrino. Ma è un ladro che si può catturare. Una volta imparato a riconoscerne l'origine, è possibile eliminarlo sistematicamente dal processo e sbloccare la vera velocità e qualità per cui la macchina è stata costruita.

Quali sono le principali fonti e i rischi delle vibrazioni nel taglio ad alta velocità?

Sentite quel terribile stridio durante un taglio? È la vostra macchina che chiede aiuto. Non si tratta di un semplice rumore, ma di un segno di un problema più profondo che sta distruggendo il vostro lavoro.

Le vibrazioni derivano principalmente da risonanze della macchina, forze di taglio non uniformi, mancanza di rigidità della macchina o dell'utensile e componenti usurati. I rischi sono la scarsa qualità della superficie, la perdita di precisione, l'usura e la rottura accelerata degli utensili e persino la deformazione dei pezzi, tutti fattori che hanno un costo diretto.

Le vibrazioni, o chatter, sono il nemico numero uno della lavorazione ad alta velocità. Non avviene in modo casuale, ma ha cause ben precise che è necessario comprendere. La più comune è la risonanza della macchina, che si verifica quando la frequenza di taglio corrisponde alla frequenza naturale di "oscillazione" dell'utensile o della macchina, come quando si spinge un'altalena al momento giusto per farla salire. Una macchina non abbastanza pesante e rigida si flette sotto queste forze, peggiorando la situazione. Un utensile opaco è un'altra causa importante. Invece di tagliare in modo pulito, l'utensile attraversa il materiale, creando forze molto più elevate e instabili che danno inizio all'intero processo di scuotimento. Anche qualcosa di semplice come una scarsa lubrificazione può causare un effetto "stick-slip" che introduce le vibrazioni. La comprensione di queste fonti è il primo passo per risolvere il problema.

Le fonti principali e le loro conseguenze

Fonte di vibrazione	Perché succede	Il rischio per la produzione
Risonanza della macchina1	La frequenza di taglio corrisponde alla frequenza di vibrazione naturale dell'utensile.	Provoca gravi segni di sfregamento e guasti catastrofici all'utensile.
Forza di taglio non uniforme	La forza sulla punta dell'utensile fluttua ad ogni rotazione e movimento.	Si formano onde o increspature sulla superficie del pezzo.
Bassa rigidità del sistema2	Il telaio della macchina, il portautensili o il pezzo in lavorazione si flettono sotto i carichi di taglio.	Si traduce in una precisione incoerente e accelera l'usura della macchina.
Utensile usurato o danneggiato	Un utensile opaco sfrega e spinge il materiale invece di tagliarlo in modo netto.	Esaspera tutti gli altri problemi e può causare lo scarto del pezzo.

Come ottimizzare i parametri di taglio e selezionare l'utensile giusto per la stabilità?

Siete stanchi di giocare a indovinare con le velocità e gli avanzamenti? La modifica casuale dei parametri può peggiorare ulteriormente le vibrazioni, facendovi perdere tempo e materiale mentre cercate il punto giusto.

Ottimizzare i parametri bilanciando velocità, avanzamento e profondità di taglio per trovare una zona stabile. Selezionare utensili di elevata durezza, con una geometria che riduca la forza di taglio (come un'elica variabile) e con la sporgenza più corta possibile per massimizzare la rigidità e ridurre il chattering.

I parametri di taglio e la scelta degli utensili sono la prima linea di difesa contro le vibrazioni. È un equilibrio delicato. Gli ingegneri usano "diagrammi dei lobi di stabilità³"Per individuare le zone prive di vibrazioni, è necessario sperimentare con attenzione. A volte, aumentando la velocità di taglio si può effettivamente spostare fuori di una frequenza di risonanza e di rendere più dolce il taglio. Per la lavorazione di profili ad alta velocità, una strategia comune è quella di utilizzare una profondità di taglio minore ma un avanzamento molto più elevato. Questo approccio "leggero e veloce" mantiene basse le forze di taglio. L'utensile stesso è altrettanto critico. Consiglio sempre ai miei clienti di utilizzare l'utensile più corto e tozzo possibile per il lavoro. Una sporgenza maggiore dell'utensile agisce come una leva, amplificando le vibrazioni. Utilizzate utensili progettati specificamente per la stabilità, come frese ad elica variabile⁴che spezzano i ritmi armonici. Anche i moderni rivestimenti degli utensili contribuiscono a ridurre l'attrito e l'usura.

La vostra guida al taglio stabile

• Parametri di bilanciamento: Non cambiate solo una cosa. Regolate insieme velocità, avanzamento e profondità di taglio. L'obiettivo è trovare una combinazione che riduca le forze di taglio mantenendo un buon carico di trucioli.
• La selezione degli utensili è fondamentale:
  • Rigidità: Utilizzare l'utensile più corto possibile con il diametro più grande che abbia senso per il lavoro.
  • Geometria: Scegliere utensili con angoli d'elica variabili o scanalature multiple per spezzare le forze ritmiche.
  • Titolari: Utilizzare portautensili di alta qualità e bilanciati, progettati per un elevato numero di giri, per evitare che l'intero gruppo vibri.
• Alta velocità, taglio leggero: Una strategia popolare ed efficace consiste nell'aumentare la velocità del mandrino e nel ridurre la profondità di taglio radiale e assiale. In questo modo si mantiene un'elevata velocità di asportazione del materiale, ma le forze sull'utensile sono basse e gestibili.

Come migliorare la rigidità della macchina e fissare efficacemente il pezzo?

Avete perfezionato le velocità e gli avanzamenti, ma il chattering persiste. Questo spesso significa che il problema non è il taglio in sé, ma la base: una mancanza di rigidità nella macchina o nell'impostazione del pezzo.

Per migliorare la rigidità, utilizzare una macchina con una base solida e pesante e sottoporla a una buona manutenzione. Inoltre, è importante utilizzare attrezzature robuste per bloccare saldamente il pezzo in più punti, evitando che vibri o si fletta durante il processo di taglio.

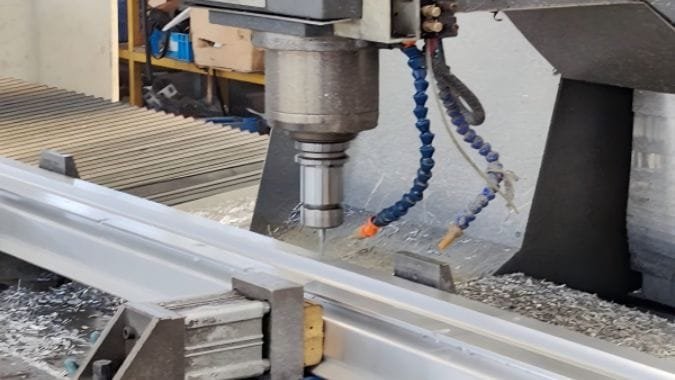

La rigidità è l'opposto della vibrazione. Un sistema che non si muove o si flette sotto la forza non vibra. Ciò inizia con la macchina stessa. Una macchina pesante con una solida base in ghisa è naturalmente più resistente alle vibrazioni. Ma non è facile cambiare la macchina. Ciò che può Il controllo completo è il modo in cui si tiene il pezzo da lavorare. Questo aspetto è particolarmente critico nella lavorazione dei profili, dove spesso si tagliano pezzi lunghi e sottili che vogliono vibrare come corde di chitarra. Ho risolto molti problemi di vibrazioni semplicemente osservando l'attrezzatura. Un singolo morsetto al centro di un profilo lungo non è sufficiente. È necessario sostenere il pezzo in tutta la sua lunghezza, utilizzando più punti di serraggio per tenerlo fermo. Per i pezzi molto sottili o flessibili, strumenti come i tavoli a vuoto o magnetici possono fornire un supporto uniforme e continuo su tutta la superficie.

Costruire una base solida come una roccia

1. Stabilità della macchina: La macchina deve essere installata su una base solida e piana. La manutenzione regolare è fondamentale: i cuscinetti del mandrino usurati o le guide lineari allentate sono le principali fonti di vibrazioni.
2. Design dell'apparecchio⁵: L'attrezzatura deve essere rigida come la tavola della macchina. Utilizzate materiali spessi e solidi e progettatelo in modo da sostenere il pezzo direttamente sotto l'area da lavorare, quando possibile. Evitate le configurazioni deboli.
3. Strategia di serraggio⁶: Per i profili lunghi, aumentare il numero di punti di serraggio. In questo modo si riduce drasticamente la lunghezza non supportata del materiale, che è il principale fattore di vibrazione del pezzo. Assicurarsi che la pressione di serraggio sia decisa ma distribuita per evitare di distorcere il pezzo.
4. Attrezzature specializzate: Per i pezzi sottili, piatti o delicati che sono difficili da bloccare in modo tradizionale, si consiglia di utilizzare un mandrino a vuoto o una tavola magnetica. In questo modo si ottiene una forza di tenuta uniforme su un'ampia superficie, smorzando efficacemente le vibrazioni.

Come applicare la compensazione dinamica e il monitoraggio in tempo reale per ridurre le vibrazioni?

Avete provato di tutto, ma un lavoro specifico continua ad avere problemi di vibrazioni. In questi casi difficili, è necessario un approccio più intelligente, in grado di adattarsi alle condizioni di taglio in tempo reale e di fermare le vibrazioni prima che rovinino il pezzo.

Le macchine moderne utilizzano un monitoraggio in tempo reale con sensori come gli accelerometri per rilevare i primi segni di vibrazione. Il sistema di controllo può quindi regolare automaticamente i parametri di taglio o utilizzare sistemi di smorzamento attivo per compensare e sopprimere dinamicamente le vibrazioni.

È qui che la moderna tecnologia di produzione brilla davvero. Invece di aspettare che compaiano i segni delle vibrazioni, possiamo usare la tecnologia per reagire in modo intelligente. Pensate al controllo di trazione di un'auto. Non aspetta che si verifichi una sbandata; rileva lo slittamento delle ruote e reagisce istantaneamente. Nella lavorazione meccanica, mettiamo dei sensori di vibrazione sul mandrino. Questi sensori "ascoltano" le minuscole vibrazioni che sono la firma delle vibrazioni in arrivo. Nel momento in cui le rilevano, inviano un segnale al controllo CNC. Un sistema di controllo adattivo può quindi modificare automaticamente la velocità del mandrino o la velocità di avanzamento in pochi millisecondi per uscire dalla zona di instabilità. Alcuni dei sistemi più avanzati dispongono persino di smorzatori attivi, elementi speciali nell'utensile o nell'attrezzatura che creano una contro-vibrazione per annullare il chattering. Ciò consente un taglio molto più aggressivo di quanto sarebbe altrimenti possibile.

Soluzioni intelligenti per il controllo delle vibrazioni

• Monitoraggio in tempo reale: Questa è la base. I sensori ad alta precisione sono montati sul mandrino della macchina per fornire un feed live dei livelli di vibrazione. L'operatore o un sistema automatizzato possono vedere un picco di vibrazioni e sapere che il processo sta diventando instabile, consentendo regolazioni immediate.
• Controllo adattivo⁷: È il "cervello" che utilizza i dati di monitoraggio. Un sistema di controllo adattivo è un anello chiuso che non solo monitora le vibrazioni, ma ha anche la facoltà di modificare autonomamente i parametri di taglio per mantenere uno stato stabile e privo di vibrazioni.
• Smorzamento e compensazione attivi⁸: È la tecnologia più avanzata. Consiste nell'utilizzo di speciali attuatori, talvolta integrati nel portautensili, che contrastano fisicamente le forze di vibrazione. Quando il sensore rileva una vibrazione, un attuatore crea una forza uguale e contraria, annullandola di fatto. Si tratta di una soluzione innovativa per le lavorazioni delicate o a lungo raggio.

Conclusione

Bloccare le vibrazioni è fondamentale per ottenere un'elevata qualità ad alta velocità. È necessario un approccio completo: ottimizzare i tagli, utilizzare utensili rigidi, garantire un'impostazione solida come una roccia e sfruttare una tecnologia di monitoraggio e compensazione intelligente per mantenere la stabilità dove conta di più.

---
