La scelta della macchina a portale giusta è un investimento importante. La scelta sbagliata porta a limitazioni paralizzanti nella capacità dei pezzi o nella precisione, un errore che non potete permettervi di fare.

Scegliete un portale a trave fissa per lavorazioni di alta precisione come la finitura degli stampi, dove è fondamentale una rigidità superiore. Optate per un portale a trave mobile per la flessibilità, soprattutto per i pezzi molto grandi e pesanti come quelli della costruzione navale, dove il pezzo deve rimanere fermo.

Una trave gantry fissa è come un ponte di granito: è incredibilmente stabile, ma la sua altezza è stabilita. Una trave mobile a portale è come una gru versatile: può adattarsi a un'enorme gamma di lavori, ma il movimento introduce complessità. Mentre la trave fissa è spesso più semplice e potenzialmente meno costosa in partenza, l'adattabilità della trave mobile può essere inestimabile. Comprendere le differenze meccaniche fondamentali è il primo passo per scegliere la macchina che sarà una risorsa a lungo termine, non una passività.

Qual è la principale differenza meccanica tra una struttura a portale a trave mobile e una a trave fissa?

I nomi sembrano simili, ma i loro meccanismi sono molto diversi. L'incomprensione di questa differenza fondamentale può portare all'acquisto di una macchina completamente inadeguata al tipo di lavoro da svolgere.

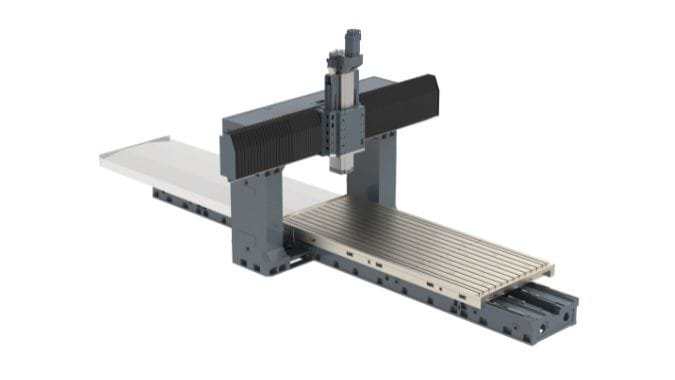

In una struttura a trave fissa, la traversa orizzontale è imbullonata in modo permanente alle colonne e la tavola portapezzi si sposta. In una struttura a trave mobile, la tavola portapezzi è ferma e l'intera struttura a portale si sposta sul pezzo.

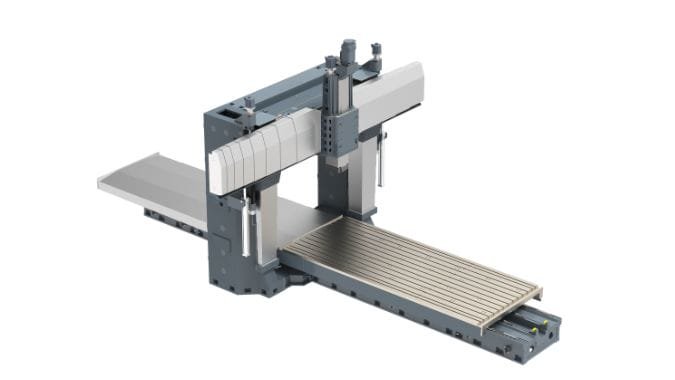

Questo è il cuore della questione. Immaginate un portale a fascio fisso¹ come un'unica, solida struttura. La trave è bloccata in posizione, fornendo un supporto massiccio e rigido. Il pezzo da lavorare si trova su un tavolo che si muove avanti e indietro (asse X) sotto di esso. Il mandrino o la slitta si muove da sinistra a destra (asse Y) e su e giù (asse Z). Ora, immaginate il portale a fascio mobile². Il pezzo da lavorare poggia su un tavolo o una piastra fissa. L'intero portale, sia le colonne che la traversa, si muove su binari nell'asse X. La traversa può anche spostarsi su e giù per le colonne (asse Z) per regolare l'altezza del pezzo. Questa differenza fondamentale tra ciò che si muove e ciò che rimane fermo determina le prestazioni della macchina.

Filosofia del design in sintesi

Caratteristica	Gantry a fascio fisso	Trave mobile a cavalletto
Componente mobile primaria	Il piano di lavoro si muove lungo l'asse X.	L'intera struttura del portale si muove lungo l'asse X.
Stato del pezzo	Si muove con il tavolo.	Stazionario su un letto fisso.
Semplicità meccanica	Componenti strutturali più semplici e meno mobili per il portale.	Più complessi, con sistemi di azionamento per l'intero portale.
Vantaggio primario	Massima rigidità e stabilità.	Massima flessibilità per pezzi pesanti e lunghi.

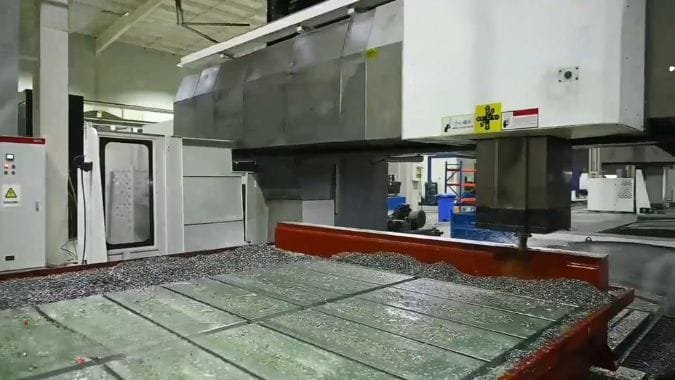

Quale struttura offre una maggiore precisione di lavorazione?

La ricerca di tolleranze ristrette su pezzi di grandi dimensioni è un incubo. La stabilità intrinseca della macchina è fondamentale, ma quale progetto offre la precisione incrollabile di cui avete bisogno per lavori di alto valore?

Il portale a trave fissa offre intrinsecamente una maggiore precisione di lavorazione. La sua struttura monolitica e statica riduce al minimo le vibrazioni ed elimina le variabili introdotte da una trave in movimento, garantendo una stabilità superiore per applicazioni come la finitura di precisione degli stampi.

Quando si parla di precisione pura, la fisica favorisce il design a fascio fisso³. La rigidità è alla base della precisione e un portale a trave fissa è la definizione di rigidità. Poiché la trave non si muove, non è soggetta ai leggeri spostamenti che possono verificarsi in una struttura in movimento. Si tratta di un punto di riferimento costante e stabile, fondamentale per ottenere la precisione al micron necessaria nell'industria degli stampi. Anche se un portale a fascio mobile può essere molto preciso, deve superare più sfide. È più adatto per la sgrossatura di pezzi di grandi dimensioni o per applicazioni in cui la precisione finale è secondaria rispetto alla capacità dimensionale. Detto questo, la moderna ingegneria con sistemi avanzati di smorzamento e compensazione ha ridotto questo divario di precisione, ma per i lavori più impegnativi in assoluto, l'integrità strutturale della trave fissa le conferisce un chiaro vantaggio.

Fattori che influenzano la precisione di lavorazione

• Rigidità strutturale: La struttura più semplice e massiccia della trave fissa smorza naturalmente le vibrazioni in modo più efficace, il che è fondamentale per ottenere finiture superficiali di pregio.
• Errori dinamici: Un portale a trave mobile presenta un maggiore potenziale di errori dinamici o vibrazioni causati dal movimento dell'intero gruppo del portale pesante.
• Punto di forza dell'applicazione: Una trave fissa eccelle nella finitura ad alta precisione. Una trave mobile eccelle nella sgrossatura pesante e nella lavorazione di pezzi massicci, dove una certa precisione può essere scambiata con la capacità.

In che modo l'ingombro e la fondazione della macchina differiscono per ogni tipo di portale?

Avete trovato la macchina perfetta, ma ci starà nel vostro negozio? L'ingombro operativo reale della macchina e le fondamenta sono costi nascosti che possono far fallire un progetto prima che inizi.

Un portale a trave mobile è più efficiente dal punto di vista dello spazio, con un ingombro ridotto. Un portale a trave fissa richiede un ingombro operativo molto maggiore perché la sua tavola mobile ha bisogno di spazio, spesso raddoppiando la lunghezza effettiva della macchina.

Questo è un punto cruciale che spesso viene frainteso. Con un portale a fascio mobile⁴L'ingombro della macchina è solo quello della macchina stessa. Il portale si muove avanti e indietro sulla sua tavola fissa, quindi non ha bisogno di spazio aggiuntivo. Tuttavia, con un portale a fascio fisso⁵, la tavola si muove. Per lavorare un pezzo lungo 5 metri, la tavola ha bisogno di 5 metri di corsa. Ciò significa che lo spazio totale richiesto è pari alla lunghezza della macchina. più la lunghezza della corsa del tavolo. Ciò può facilmente raddoppiare l'ingombro operativo, rendendo il design a trave mobile una scelta di gran lunga migliore per le officine con spazio limitato. Anche i requisiti di fondazione sono diversi. La trave mobile ha bisogno di una fondazione altamente stabile, che si concentri sul supporto delle guide per il portale dinamico. La trave fissa ha bisogno di una fondazione rinforzata di grandi dimensioni per gestire le vibrazioni e lo spostamento del peso della pesante tavola mobile.

Considerazioni su ingombro e fondazione

Aspetto	Gantry a fascio fisso	Trave mobile a cavalletto
Impronta operativa	Grande. Richiede lo spazio necessario per far viaggiare il tavolo in tutta la sua lunghezza.	Compatto. Il movimento del portale è contenuto nella base.
Efficienza dello spazio	Scarso. Non è ideale per le strutture con problemi di spazio.	Eccellente. Ottimizza l'uso dello spazio disponibile.
Focus Fondazione	Assorbimento dei carichi dinamici di un tavolo mobile grande e pesante.	Garantire l'allineamento di precisione delle guide per il portale mobile.

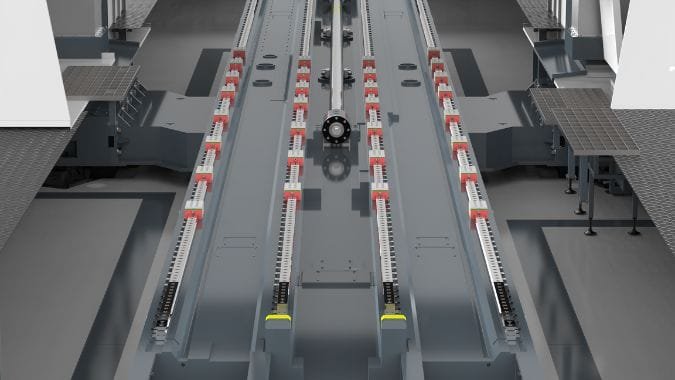

Perché il portale a fascio mobile è l'unica opzione scalabile per i pezzi extra-lunghi?

Dovete lavorare pezzi lunghi 10, 20 o addirittura 30 metri? Cercare di farlo con una macchina tradizionale è impossibile, ma un tipo di portale è stato progettato appositamente per questa sfida.

Il portale a trave mobile è l'unica opzione scalabile per i pezzi molto lunghi, perché il pezzo da lavorare è fisso. È sufficiente estendere le guide del pavimento e le fondamenta per accogliere pezzi di qualsiasi lunghezza, un'impresa impossibile per i progetti a trave fissa.

È qui che il portale a trave mobile offre un vantaggio imbattibile. In una macchina a trave fissa, il pezzo si trova su una tavola mobile. Per lavorare un pezzo più lungo, è necessaria una tavola più lunga. Il costo, il peso e l'inerzia di una tavola mobile massiccia diventano rapidamente impraticabili. Un pezzo di 20 metri richiederebbe una tavola di 20 metri, azionamenti più potenti e una fondazione che supporti oltre 40 metri di corsa della tavola. Semplicemente non funziona. Il portale a trave mobile risolve questo problema in modo elegante. Il pezzo da lavorare, per quanto pesante o lungo, come un'ala di aereo o una sezione di scafo di nave, è montato su una piastra fissa. Il portale si sposta quindi sul pezzo. È necessario lavorare un pezzo più lungo? Basta aggiungere un'altra sezione di binari. Questo scalabilità modulare⁶ lo rende l'unica scelta possibile per queste applicazioni massicce.

Scalabilità: Il vantaggio che definisce

• Montaggio del pezzo: Posizionato su una piastra statica, elimina i limiti pratici di peso e lunghezza dei pezzi.
• Corsa dell'asse X: La lunghezza della corsa è limitata solo dalla lunghezza delle guide installate.
• Focus sul settore: Questo la rende la soluzione ideale per la lavorazione di parti di turbine eoliche, telai di vagoni ferroviari e componenti aerospaziali.

Conclusione

La scelta si riduce a un'unica domanda: È più importante una precisione incrollabile o la massima flessibilità delle dimensioni? Per stampi di alta precisione su pezzi medi, scegliete la stabilità di una trave fissa. Per pezzi massicci e variegati, scegliete la scalabilità di una trave mobile.

---
