La scelta della macchina per elettroerosione a filo sbagliata può far cadere l'officina in una situazione di scarsa qualità dei pezzi o di costi elevati. La scelta tra macchine ad alta velocità e macchine a media velocità è confusa e lascia molti con un processo inefficiente.

Scegliete un'elettroerosione a filo ad alta velocità (HS-WEDM) per una sgrossatura rapida e a basso costo in cui le tolleranze sono più strette (±0,01 mm). Scegliere un'elettroerosione a filo a media velocità (MS-WEDM) per stampi e pezzi di precisione che richiedono una finitura superficiale superiore e una precisione più stretta (±0,005 mm).

La macchina a media velocità è nata direttamente dai limiti del processo ad alta velocità. Le macchine HS-WEDM sono cavalli di battaglia che utilizzano un filo di molibdeno alternativo per tagliare in modo rapido ed economico. Ma il filo riciclato e il taglio aggressivo lasciavano sempre una finitura ruvida. La MS-WEDM si è evoluta prendendo in prestito la strategia di taglio multi-pass dalle macchine di fascia alta, utilizzando lo stesso tipo di filo per ottenere una superficie drasticamente migliore. La scelta dipende esclusivamente da ciò che si produce e per chi lo si produce.

Perché la finitura superficiale è un fattore decisivo nella scelta tra questi due tipi di macchine?

I vostri pezzi hanno una finitura superficiale ruvida e inaccettabile che richiede operazioni secondarie. Ciò comporta una perdita di tempo e di denaro e ci si chiede se una macchina diversa possa risolvere direttamente il problema.

La finitura superficiale è la differenza principale. Una macchina HS-WEDM utilizza un taglio veloce ad alta energia che produce una finitura grezza (Ra ~3,0). Una MS-WEDM utilizza più tagli di rifinitura a bassa energia per produrre una finitura molto più fine (Ra ~1,0 o superiore) direttamente dalla macchina.

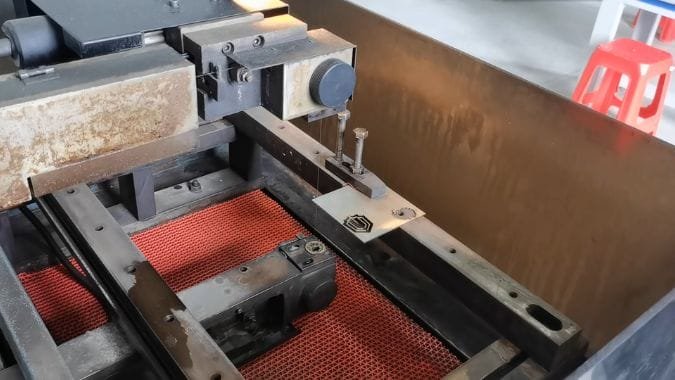

Il motivo per cui esistono le macchine MS-WEDM è quello di risolvere il problema della finitura delle macchine HS-WEDM. Una macchina ad alta velocità soffia sul materiale con una sola passata, utilizzando un filo di molibdeno che scorre avanti e indietro ad alta velocità (8-12 m/s). Il filo viene riciclato continuamente, ma ciò comporta erosione e vibrazioni, che causano direttamente una superficie più ruvida. Una macchina a media velocità, invece, esegue un primo taglio di sgrossatura e poi torna indietro per una seconda o terza passata di "rifinitura". Ogni passata di rifinitura utilizza progressivamente meno energia elettrica. Queste passate delicate sfiorano la superficie, rimuovendo lo strato di rifusione grezzo del taglio precedente. Questa strategia a più tagli consente a una MS-WEDM di ottenere una superficie liscia e quasi lucida direttamente dalla macchina, risparmiando ore di lavoro manuale.

Finitura superficiale¹ vs. Strategia di taglio²

Caratteristica	WEDM ad alta velocità (HS-WEDM)	WEDM a media velocità (MS-WEDM)
Metodo di taglio	Taglio singolo ad alta energia con filo riciclato.	Un taglio di sgrossatura e più tagli di rifinitura a bassa energia.
Fattore limitante chiave	Vibrazione ed erosione del filo a causa del riutilizzo ad alta velocità.	Tempi di ciclo più lenti grazie alle passate multiple.
Finitura tipica (Ra)	2,5 - 3,2 μm (grezzo)	0,8 - 1,2 μm (liscio)
Risultato	Spesso richiede una lucidatura o una rettifica secondaria.	Spesso elimina la necessità di una finitura secondaria.

Perché una MS-WEDM è spesso il requisito minimo per la costruzione di stampi e parti di precisione?

State cercando di entrare nel settore della costruzione di stampi, ma i vostri pezzi vengono rifiutati. I clienti si lamentano della scarsa finitura e delle dimensioni imprecise, anche se state raggiungendo i vostri numeri.

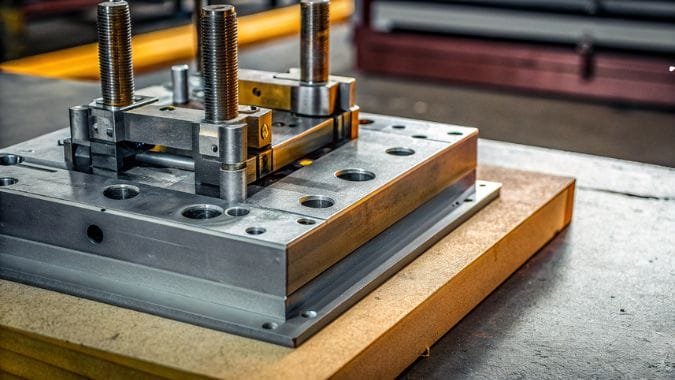

Gli stampi richiedono tolleranze strette (spesso ±0,005 mm) e una superficie impeccabile per garantire la corretta espulsione del pezzo e la stabilità dimensionale. Il taglio multi-pass di una MS-WEDM offre la necessaria scorrevolezza e precisione che una HS-WEDM fatica a raggiungere in modo affidabile.

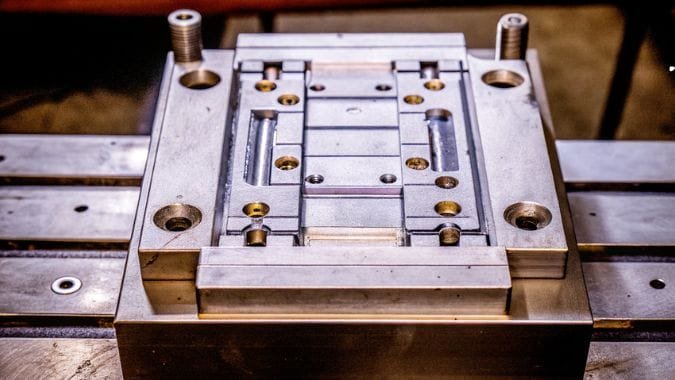

Per stampi, matrici e pezzi di precisione aerospaziali o medicali, la qualità del taglio è fondamentale. Non si tratta solo dell'aspetto estetico: una superficie liscia è fondamentale per facilitare il distacco del pezzo dallo stampo. Ancora più importante, le delicate passate di rifilatura di una macchina da MS-WEDM³ ridurre al minimo la zona colpita dal calore e lo strato di rifusione. In questo modo si riducono le tensioni nell'acciaio temprato, evitando distorsioni e garantendo che lo stampo mantenga le sue dimensioni precise per tutta la sua durata. Il singolo taglio aggressivo di una HS-WEDM è semplicemente troppo grezzo e introduce troppe sollecitazioni per questo livello di lavoro.

Perché la precisione richiede un processo migliore

• Trasferimento di superficie: Nello stampaggio, la superficie lavorata è la superficie del prodotto finale. Uno stampo grezzo crea un pezzo grezzo.
• Integrità dimensionale⁴: Le delicate passate di rifilatura di MS-WEDM consentono di ottenere tolleranze più strette e di ridurre le sollecitazioni indotte dal calore nei materiali induriti.
• Riduzione della manodopera: La finitura liscia di una MS-WEDM riduce drasticamente le ore di costosa e difficile lucidatura manuale.

Quali sono le applicazioni specifiche più adatte a un HS-WEDM conveniente?

La vostra officina riceve molte richieste per lavori singoli e pezzi semplici. Avete bisogno di un utensile da taglio versatile, ma il costo elevato e la velocità ridotta di una macchina di precisione non hanno senso dal punto di vista finanziario.

Una macchina HS-WEDM è perfetta per la fabbricazione generale, la sgrossatura di grandi blocchi di materiale, la prototipazione e la produzione di pezzi in cui la velocità e il basso costo sono più importanti di una finitura superficiale perfetta.

Non pensare a un HS-WEDM⁵ come una macchina "cattiva". È un incredibile cavallo di battaglia se utilizzato per i lavori giusti. I suoi punti di forza sono la velocità, la semplicità e i bassi costi operativi grazie al filo riutilizzabile. Eccelle nelle applicazioni in cui è necessario rimuovere rapidamente molto materiale. Ad esempio, è possibile utilizzare una macchina HS-WEDM per sgrossare la forma di base di uno stampo, tagliando in modo efficiente la maggior parte del materiale prima di spostarlo su un'altra macchina per la finitura finale di precisione. È ideale anche per la creazione di prototipi in leghe temprate, per la realizzazione di maschere e attrezzature o anche per il taglio di materiali avanzati come i compositi in fibra di carbonio a parete sottile, dove il taglio senza contatto impedisce la delaminazione. È la scelta ideale quando la funzionalità, la velocità e il costo prevalgono sulla perfezione estetica.

Il punto di forza dell'HS-WEDM

1. Sgrossatura di stampi e matrici⁶: Rimuovere rapidamente grandi quantità di materiale prima di un processo di finitura.
2. Fabbricazione generale e prototipazione: Realizzazione di pezzi funzionali, maschere e pezzi di prova in cui la finitura non è critica.
3. Profili semplici e ad alto volume: Taglio di forme semplici in materiali conduttivi dove la velocità è la priorità principale.
4. Materiali speciali: Taglio di componenti a parete sottile o compositi in cui la forza di taglio è un problema.

Qual è la lista di controllo finale per determinare se un HS-WEDM o un MS-WEDM è l'investimento giusto per il vostro workshop?

Avete i dettagli tecnici, ma siete bloccati sulla decisione finale. Avete bisogno di un modo chiaro e mirato per confrontare le opzioni e giustificare l'investimento per la vostra officina specifica.

Valutate la vostra scelta in base a cinque fattori chiave: la precisione richiesta dai vostri clienti, la finitura superficiale richiesta, le vostre esigenze di velocità di produzione, il vostro budget e i vostri piani di crescita futuri.

L'investimento giusto si riduce a una semplice analisi della vostra attività. Dimenticate per un attimo le specifiche della macchina e concentratevi sul lavoro. Chi sono i vostri clienti e per cosa pagano? Una MS-WEDM è un investimento in qualità che apre le porte all'industria degli stampi e a quella aerospaziale. Una HS-WEDM è un investimento in velocità ed efficienza per una classe di lavoro diversa. Essere onesti riguardo ai propri obiettivi è la chiave per prendere una decisione di cui non ci si potrà pentire. Utilizzate questa lista di controllo per orientare la vostra scelta finale.

La lista di controllo per le decisioni di investimento

Fattore	Considerazioni chiave	HS-WEDM è un'ottima soluzione	MS-WEDM è una buona soluzione
Precisione e tolleranza	Di quale precisione hanno bisogno i vostri pezzi (ad esempio, ±0,01 mm o ±0,005 mm)?	Adatti per tolleranze più ristrette, dove non è fondamentale la perfetta aderenza.	Essenziale per le tolleranze più strette necessarie in stampi, matrici e parti di precisione.
Finitura superficiale	È richiesta una finitura liscia o i pezzi verranno lavorati successivamente?	Ideale per le finiture più grezze (Ra > 2,5 μm) o quando è prevista la lucidatura.	Ideale per finiture lisce (Ra < 1,2 μm) per ridurre o eliminare il lavoro manuale.
Velocità di produzione	È più importante la produttività complessiva o la qualità di un singolo pezzo?	Eccellente per la sgrossatura ad alta velocità e per i pezzi semplici in grandi volumi.	Più lento nel complesso a causa dei passaggi multipli, ma efficiente per lavori di alta qualità.
Bilancio e costi	Qual è il vostro budget di investimento iniziale e la sensibilità ai costi operativi?	Costo iniziale della macchina più basso e costi di consumo ridotti grazie al filo riutilizzabile.	L'investimento iniziale è più elevato, ma può ridurre i costi totali grazie alla riduzione delle rilavorazioni.
Crescita futura	Vi rivolgete al vostro mercato attuale o puntate a lavori di maggior valore?	Ideale per rimanere competitivi nelle lavorazioni e nelle sgrossature sensibili ai costi.	Un passo strategico per entrare o espandersi nel mercato della lavorazione di precisione.

Conclusione

Scegliete la macchina più adatta al vostro lavoro. Una macchina HS-WEDM è la scelta più rapida ed economica per la lavorazione generale e la sgrossatura. Una MS-WEDM è l'investimento giusto per la finitura e l'accuratezza superiori richieste dall'industria degli stampi e dei componenti di precisione.

---
