Producete pezzi di alta qualità con una macchina MS-WEDM, ma ora dovete affrontare lavori con finitura a specchio e requisiti di precisione a livello di micron. Il salto di prezzo verso una macchina Low-Speed è enorme, un investimento spaventoso.

Scegliete una WEDM a media velocità (MS-WEDM) per la produzione economica di stampi e pezzi con una precisione eccellente (±0,003 mm). Investite in una macchina a bassa velocità (LS-WEDM) per applicazioni critiche che richiedono la massima precisione (±0,001 mm) e finiture superficiali a specchio (Ra ~0,05μm).

La MS-WEDM è il cavallo di battaglia intelligente ed economico. Utilizza un filo di molibdeno riciclabile per produrre splendidi pezzi che soddisfano la maggior parte delle esigenze di fascia alta. La LS-WEDM è una macchina completamente diversa. Utilizza un filo di rame monouso e opera in un mondo di assoluta precisione, dove le fluttuazioni di temperatura di un solo grado possono rovinare un pezzo. Non si tratta di un semplice aggiornamento, ma di una scelta tra due strumenti fondamentalmente diversi per due classi di lavoro diverse.

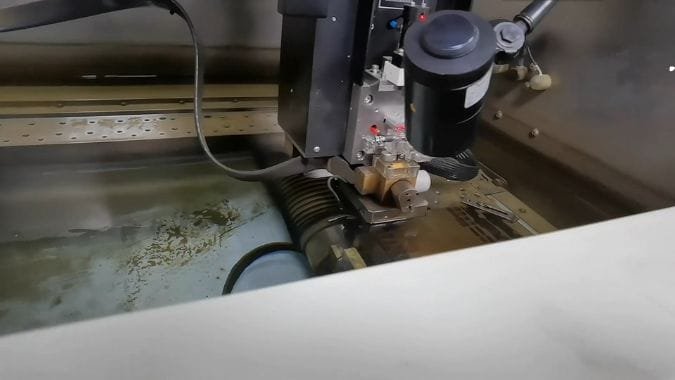

Perché un sistema di taglio sommerso in LS-WEDM è fondamentale per la stabilità termica e le finiture fini?

Avete notato che le macchine LS-WEDM funzionano sempre con il pezzo completamente immerso. Questa operazione appare complessa e sembra una seccatura, tanto che ci si chiede se sia davvero necessaria per ottenere risultati di alto livello.

Il sistema di taglio sommerso è essenziale perché utilizza acqua deionizzata a temperatura controllata per creare un ambiente termico perfettamente stabile. Ciò impedisce l'espansione microscopica del pezzo, fondamentale per ottenere una precisione sub-micronica e una finitura impeccabile.

Quando si inseguono tolleranze di ±0,001 mm, tutto è importante. Il sistema sommerso è una triplice combinazione di refrigerante, isolante e mezzo di lavaggio. Agisce come un enorme dissipatore di calore, sottraendo istantaneamente energia termica al taglio e impedendo al pezzo di deformarsi o espandersi, anche di pochi micron. Questa stabilità termica non è indispensabile per mantenere le dimensioni strette per lunghi cicli di taglio. Il flusso costante di fluido dielettrico pulito è fondamentale anche per allontanare i detriti microscopici dallo spinterometro. Questo lavaggio efficiente è ciò che consente di ottenere tagli puliti, le passate finali a bassa energia che producono una superficie a specchio. Impedisce alle particelle di causare cortocircuiti o di rovinare la finitura, garantendo un risultato perfetto e privo di difetti, impossibile da ottenere con un sistema di lavaggio all'aria aperta.

Stabilità termica¹: Il fondamento della precisione

• Dissipazione del calore: Il bagno dielettrico neutralizza istantaneamente il calore della scintilla, impedendo l'espansione termica del pezzo.
• Integrità dimensionale: L'eliminazione delle variazioni di temperatura garantisce la costanza delle dimensioni del pezzo durante l'intero processo di taglio.
• Sciacquone superiore²: L'ambiente sommerso rimuove efficacemente le particelle microscopiche, impedendo che interferiscano con il taglio e consentendo finiture a specchio.

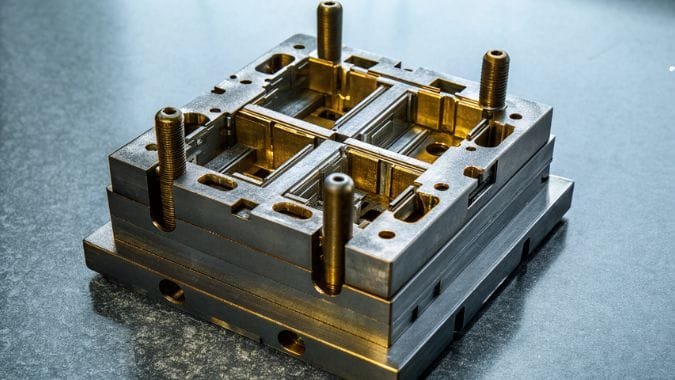

Quale macchina offre maggiori capacità di taglio conico e geometrie complesse?

La vostra officina riceve richieste di pezzi con forme interne intricate e angoli di conicità estremi. State superando i limiti delle vostre attuali attrezzature e non sapete quale macchina sia in grado di gestire questi lavori altamente complessi.

Una LS-WEDM offre capacità nettamente superiori per il taglio conico e le geometrie complesse. Il suo filo ultra-fine e monouso, i controlli CNC avanzati e l'impareggiabile rigidità consentono di produrre angoli interni incredibilmente netti e angoli ripidi e precisi (fino a 45 gradi).

È qui che l'ingegneria di un LS-WEDM brilla davvero. Il suo design è ossessionato dalla stabilità. Caratteristiche come basso jitter del filo³ e il controllo costante della tensione fanno sì che il filo sia perfettamente diritto e stabile durante il taglio. Questo, unito al controllo indipendente di alta precisione delle guide del filo superiori e inferiori, consente di eseguire angoli di conicità estremi⁴ con un'incredibile precisione. Inoltre, i sistemi LS-WEDM possono utilizzare fili di diametro fino a 0,02 mm. Ciò consente di raggiungere angoli interni incredibilmente taglienti che il filo di molibdeno più spesso e riutilizzabile di una MS-WEDM non è in grado di raggiungere. Per pezzi come stampi di estrusione, impianti medici complessi o strumenti di stampaggio di precisione, queste capacità non sono solo utili, ma spesso sono l'unico modo per realizzare il pezzo.

Gli strumenti per la complessità

Caratteristica	WEDM a bassa velocità (LS-WEDM)	WEDM a media velocità (MS-WEDM)
Sistema a filo	Unidirezionale, monouso, a basso jitter.	Reciproco, riutilizzabile, più vibrazioni.
Raggio interno dell'angolo	In grado di realizzare raggi estremamente netti e prossimi allo zero.	Limitato dal diametro maggiore del filo.
Capacità di angolo di conicità	Controllo di alta precisione per gli angoli più ripidi (fino a 45°).	Buona capacità per angoli moderati.
Applicazione ideale	Stampi di estrusione complessi, micro-meccanica, stampi complessi.	Stampi in plastica, pezzi con geometria meno complessa.

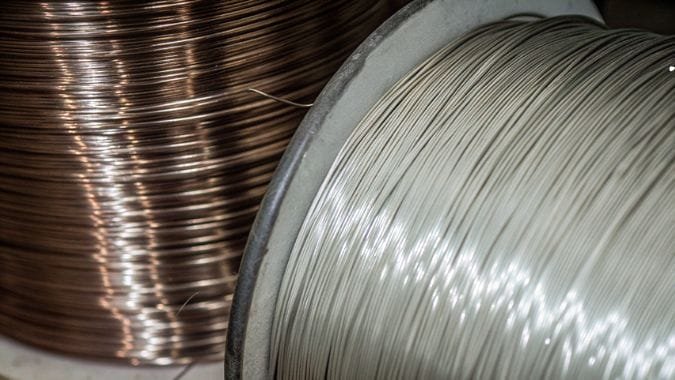

Come si differenziano i costi operativi nel corso della vita della macchina in termini di materiali di consumo?

Sapete che una macchina LS-WEDM ha un prezzo di acquisto più alto, ma siete preoccupati per i costi nascosti. Le spese operative quotidiane per i materiali di consumo, come il filo, possono determinare la redditività di una macchina.

La principale differenza di costo è il filo. Una MS-WEDM utilizza una singola bobina di filo di molibdeno che viene riutilizzata, mantenendo i costi molto bassi. Una LS-WEDM utilizza un filo monouso a base di rame che viene utilizzato una sola volta e poi gettato, con conseguenti costi di consumo significativamente più elevati.

Questo è il compromesso più significativo. Il MS-WEDM⁵ è incredibilmente economico. Il filo di molibdeno riutilizzabile riduce al minimo le spese di consumo. A LS-WEDM⁶ opera secondo un principio totalmente diverso. Per garantire una precisione assoluta e una superficie di taglio vergine per ogni millimetro del taglio, utilizza una sezione di filo nuova di zecca, che si muove unidirezionalmente a bassa velocità (<0,2 m/s). Il filo viene utilizzato una sola volta e poi raccolto come scarto. Il filo può rappresentare fino a 50% dei costi operativi di una macchina, e questo sistema monouso significa alimentare costantemente la macchina con filo costoso e di precisione. Sebbene il prezzo elevato dei pezzi LS-WEDM lo giustifichi, è necessario tenere conto di questa spesa continua nel calcolo dei costi del lavoro. I requisiti di purezza più elevati per il sistema dielettrico possono anche comportare cambi di filtri e di resina deionizzante più frequenti, che aumentano il costo totale.

Ripartizione dei costi dei materiali di consumo

1. MS-WEDM:
   • Filo: Molibdeno riutilizzabile. Costo molto basso.
   • Altro: Filtri e fluidi standard. Costo moderato.
2. LS-WEDM:
   • Filo: Rame/ottone monouso. Costo elevato e continuo.
   • Altro: Filtri e resina di elevata purezza. Consumi e costi più elevati.

Qual è la lista di controllo definitiva per decidere se avete bisogno della potenza di LS-WEDM?

Siete ancora indecisi. Avete bisogno di una lista di controllo definitiva e senza fronzoli per esaminare i vostri lavori e i vostri obiettivi aziendali e decidere se l'investimento massiccio in un LS-WEDM è veramente necessario e redditizio.

Una macchina LS-WEDM è necessaria solo se il vostro lavoro richiede il massimo della precisione e della finitura e se i vostri clienti sono disposti a pagare un premio per questo. Se è possibile soddisfare le specifiche con una macchina MS-WEDM, questa è la scelta più redditizia.

Guido i miei clienti attraverso questa lista di controllo per prendere la decisione finale. Non si tratta di quale macchina sia "migliore", ma di quale sia lo strumento finanziario giusto per la vostra azienda. Un LS-WEDM è un impegno verso uno specifico tipo di produzione ad alto rischio⁷. Apre le porte ai lavori più impegnativi nei settori medico, aerospaziale e della microelettronica. Ma comporta costi più elevati. Se il vostro lavoro non richiede esplicitamente questo livello di prestazioni, l'MS-WEDM fornirà risultati eccellenti con una redditività molto più elevata. Siate onesti su ciò di cui i vostri clienti hanno bisogno e su ciò che pagheranno.

La lista di controllo per la decisione finale

• 1. Qual è la tolleranza richiesta?
  • MS-WEDM: Se ±0,003 mm è accettabile per i vostri pezzi.
  • LS-WEDM: Se è assolutamente necessario tenere tolleranze più strette di ±0,003 mm⁸ (ad esempio, ±0,001 mm).
• 2. Qual è il requisito di finitura superficiale?
  • MS-WEDM: Se è sufficiente una finitura eccellente e liscia (Ra ~0,65μm).
  • LS-WEDM: Se il pezzo richiede una finitura impeccabile e a specchio (Ra ~0,05μm) senza linee di taglio.
• 3. La geometria lo richiede?
  • MS-WEDM: Per pezzi standard e stampi di complessità moderata.
  • LS-WEDM: Per pezzi con spigoli interni estremamente taglienti o angoli di conicità molto accentuati.
• 4. Il vostro modello di business è in grado di sostenerlo?
  • MS-WEDM: Se avete bisogno di mantenere bassi i costi operativi per rimanere competitivi.
  • LS-WEDM: Se il prezzo dei pezzi giustifica il costo elevato del filo monouso e di altri materiali di consumo.

Conclusione

Scegliete una macchina MS-WEDM per ottenere il miglior equilibrio tra costi, velocità e risultati di alta qualità. Investite in una macchina LS-WEDM solo quando le vostre applicazioni richiedono livelli di accuratezza e di finitura superficiale di altissimo livello, non negoziabili.

---
