La scelta della macchina utensile sbagliata è un errore costoso che può limitare la crescita dell'azienda. Il dibattito tra VMC e HMC è confuso e lascia molti bloccati in processi inefficienti.

Scegliete un centro di lavoro verticale (VMC) per pezzi piatti come piastre e stampi, o per la produzione di piccoli lotti e prototipi. Scegliete un centro di lavoro orizzontale (HMC) per pezzi complessi e squadrati che necessitano di una lavorazione su più lati, o per produzioni automatizzate in grandi volumi.

La VMC è spesso la prima macchina che un'officina acquista. È conveniente, ha un ingombro ridotto ed è facile da capire. Ma quando la produzione aumenta e i pezzi diventano più complessi, i limiti di una VMC diventano evidenti. È allora che entra in gioco il centro di lavoro orizzontale. Si tratta di un investimento maggiore - spesso 30-50% in più per le stesse specifiche - ma per il lavoro giusto offre un ritorno incredibile, riducendo i tempi di ciclo e i costi di manodopera. Esaminiamo le differenze reali, in modo che possiate fare la scelta giusta per il vostro futuro.

In che modo l'orientamento del mandrino definisce fondamentalmente le capacità di un VMC rispetto a un HMC?

È davvero importante che il mandrino sia in alto e in basso o laterale? Questa differenza di progettazione cambia completamente il funzionamento della macchina e le sue caratteristiche, creando confusione negli acquirenti.

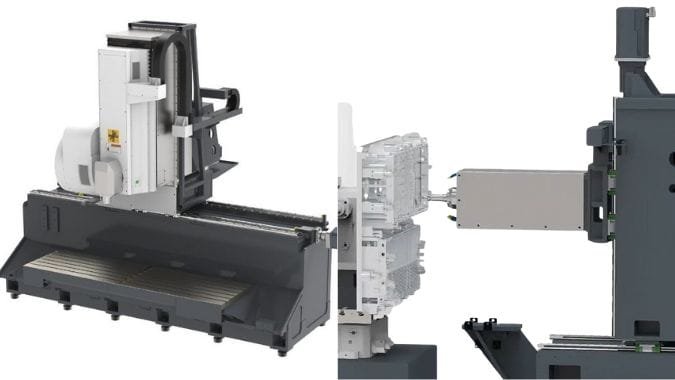

L'orientamento del mandrino determina il modo in cui l'utensile si rivolge al pezzo. Il mandrino verticale di un VMC lavora dall'alto verso il basso, ideale per le superfici piane e offre all'operatore una grande visibilità. Il mandrino orizzontale di un centro di lavoro orizzontale lavora lateralmente, ideale per la lavorazione di più facce di un pezzo montato su una pietra tombale.

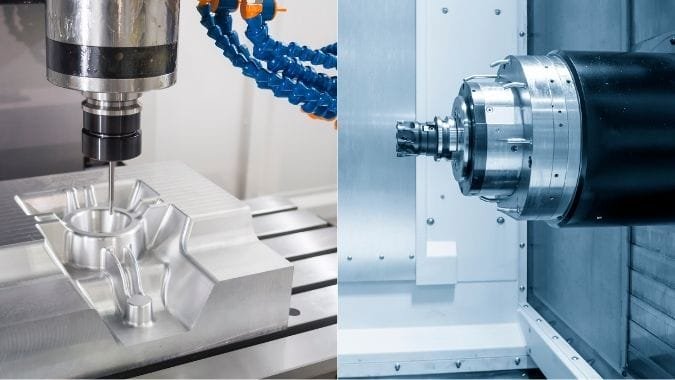

Tutto torna al mandrino. Su un Centro di lavoro verticale¹L'impostazione è intuitiva. Si guarda in basso sul pezzo da lavorare, proprio come su una pressa da trapano. Questa configurazione è ottima per la visibilità durante l'impostazione e il taglio, ed è il motivo per cui è così popolare per stampi, matrici e pezzi in cui la maggior parte del lavoro avviene su una faccia. Le forze di taglio spingono direttamente sul tavolo. Su una Centro di lavoro orizzontale²Il mandrino è parallelo al pavimento. L'utensile entra dal lato. Questo può sembrare strano, ma apre un mondo di possibilità se combinato con una tavola rotante dell'asse B. Questa configurazione permette alla macchina di accedere alla parte anteriore, posteriore, superiore e inferiore di un pezzo cubico senza che nessuno lo tocchi. Questa configurazione consente alla macchina di accedere alla parte anteriore, posteriore, superiore e inferiore di un pezzo cubico senza che nessuno lo tocchi.

Orientamento del mandrino e suo impatto

Caratteristica	Centro di lavoro verticale (VMC)	Centro di lavoro orizzontale (HMC)
Direzione del mandrino	Perpendicolare al piano di lavoro (su e giù).	Parallelo al piano di lavoro (da un lato all'altro).
Accesso al pezzo	Lavora principalmente sulla superficie superiore del pezzo.	È possibile accedere a più lati del pezzo ruotando il tavolo.
Vista dell'operatore	Eccellente visibilità diretta del processo di taglio.	Visibilità limitata, si affida maggiormente all'automazione.
Ideale per	Pezzi piani, fresatura di superfici, piastre, stampi, matrici e prototipi.	Pezzi scatolati, blocchi motore, collettori idraulici e pezzi che richiedono una lavorazione su più di 4 lati.

Perché i centri di lavoro orizzontali eccellono nella produzione di grandi volumi e nella lavorazione su più lati?

Siete stanchi di continui setup e tempi di fermo macchina tra un lavoro e l'altro? Se la vostra VMC rimane inattiva mentre gli operatori cambiano i pezzi, state perdendo denaro sugli ordini ad alto volume.

Le HMC eccellono nella produzione perché sono progettate per l'automazione. La loro capacità di lavorare più lati in un'unica configurazione, combinata con i cambiapallet automatici (APC), aumenta drasticamente i tempi di attività dei mandrini e riduce i costi di manodopera, rendendoli ideali per settori come quello aerospaziale e automobilistico.

L'arma segreta dell'HMC è il tempo di attività. Una tipica VMC può tagliare il metallo solo per il 25% del tempo. Il resto viene impiegato per le impostazioni e il caricamento dei pezzi. Un centro di lavoro orizzontale cambia completamente questa equazione. Il vantaggio principale deriva dall'asse B rotante e dall'attrezzatura "tombstone". Questo permette di montare più pezzi sulle quattro facce della pietra tombale. La macchina può quindi lavorare su decine di pezzi e accedere a più lati di ciascuno senza fermarsi. Il vero moltiplicatore di produttività è il Cambio pallet automatico (APC)³. Un HMC con un sistema a due pallet non deve mai aspettare. Mentre la macchina taglia sul pallet A, l'operatore può caricare in sicurezza il nuovo materiale sul pallet B. Quando il ciclo è terminato, la macchina scambia i pallet in pochi secondi e ricomincia a tagliare. In questo modo il tempo di attività del mandrino può arrivare a oltre 85%. Ho visto un produttore aerospaziale ridurre le ore di lavoro per pezzo da 4,5 ore ad appena 1,8 ore passando a un centro di lavoro orizzontale. Questo è il potere dell'automazione.

Il vantaggio di produzione spiegato

• Lavorazione su più lati⁴: La tavola rotante integrata nell'asse B di un centro di lavoro orizzontale consente di lavorare quattro lati di un pezzo in una sola volta. In questo modo si evita di dover eseguire più configurazioni a rischio di errore.
• Cambio pallet automatico (APC): Questa è la chiave del funzionamento non presidiato. Un APC consente una produzione "a luci spente", in cui la macchina può funzionare per ore da sola.
• Elevata rigidità: I centri di lavoro orizzontali sono in genere costruiti in modo più pesante e rigido rispetto ai centri di lavoro orizzontali. Ciò consente tagli più aggressivi, fori più profondi e una più rapida rimozione del materiale, riducendo ulteriormente i tempi di ciclo in produzione.

In che modo il design di un HMC fornisce un vantaggio naturale nell'evacuazione dei trucioli e nella durata degli utensili?

Siete costantemente alle prese con l'accumulo di trucioli nelle tasche profonde? L'asportazione dei trucioli opacizza gli utensili, rovina le finiture superficiali e può persino rompere le costose frese, arrestando la produzione.

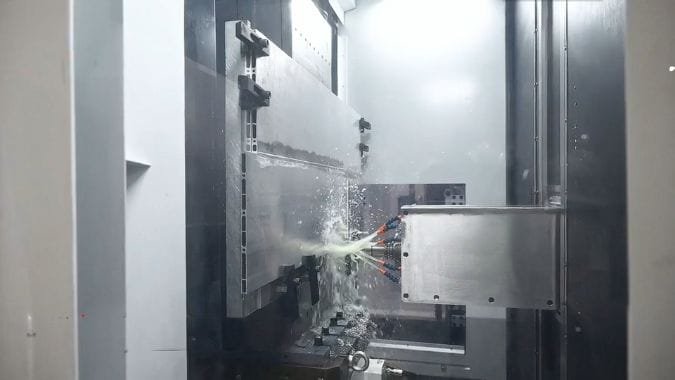

Il mandrino orizzontale di un centro di lavoro orizzontale consente ai trucioli di cadere naturalmente dal pezzo per gravità. L'evacuazione dei trucioli evita i tagli, migliora il flusso del refrigerante e porta direttamente a una maggiore durata dell'utensile e a una migliore qualità del pezzo.

Questo è uno dei vantaggi più sottovalutati di un centro di lavoro orizzontale. Su un VMC, quando si fresa una tasca profonda, i trucioli non possono che scendere. Si accumulano, intralciando il refrigerante e l'utensile. L'utensile finisce per ritagliare i trucioli, creando ulteriore calore e usurandosi in modo incredibilmente rapido. Con un HMC, questo problema quasi scompare. Quando l'utensile taglia il lato del pezzo, la gravità trascina semplicemente i trucioli verso il basso. I trucioli cadono su coperture inclinate e vengono immediatamente espulsi. Questo ambiente di taglio pulito significa che l'utensile taglia sempre materiale fresco. Ciò mantiene l'utensile più fresco, lo fa durare molto più a lungo e consente di ottenere una finitura superficiale migliore. Poiché gli HMC sono anche più rigidi, possono gestire carichi di truciolo più elevati, rimuovendo più rapidamente il materiale senza sacrificare la stabilità, il che contribuisce a migliorare le prestazioni dell'utensile.

I vantaggi di un migliore controllo dei chip

1. Maggiore durata dell'utensile⁵: Impedendo la ricomposizione dei trucioli, i taglienti degli utensili rimangono affilati molto più a lungo. Questo riduce i costi degli utensili e i tempi di fermo.
2. Miglioramento della finitura superficiale⁶: Quando i trucioli vengono evacuati in modo efficiente, non rimangono intrappolati e non graffiano o rovinano la superficie finita.
3. Maggiore affidabilità del processo: L'evacuazione affidabile dei trucioli è fondamentale per le lavorazioni non presidiate. Potete fidarvi che il processo funzioni per ore senza che si verifichino guasti dovuti ai trucioli.
4. Tagli più aggressivi: La maggiore rigidità, unita a un eccellente controllo dei trucioli, consente di spingere la macchina più a fondo, aumentando i tassi di asportazione del materiale.

Quali domande sulle parti, sul volume e sugli obiettivi dovete porvi prima di scegliere?

Siete pronti a prendere una decisione ma temete di trascurare un dettaglio critico? Scegliere una macchina in base a un solo fattore, come il prezzo o le dimensioni dei pezzi, può portare in seguito al rimorso dell'acquirente.

Prima di scegliere, è necessario analizzare la complessità dei pezzi, il volume di produzione e gli obiettivi aziendali generali. Chiedetevi: "Come sono realmente i miei pezzi?" "Quali sono le mie reali esigenze di produzione?" e "Qual è la mia strategia a lungo termine?".

Investire in un centro di lavoro⁷ è una decisione importante. Dovete pensare come uno stratega, non come un semplice macchinista. Io guido sempre i miei clienti attraverso una serie di domande strutturate. Esaminiamo le parti, il volume e il quadro generale. Un HMC⁸ Sebbene possa costare di più all'inizio, se è in grado di produrre pezzi due volte più velocemente con meno manodopera, alla lunga è la macchina più economica. Rispondendo onestamente a queste domande, si troverà la macchina giusta per la propria officina.

La lista di controllo pre-acquisto

• Domande sulle parti:
  • Complessità: I vostri pezzi richiedono la lavorazione su quattro o più lati? Lavorate parti di tipo scatolato, come le scatole di trasmissione, o semplici piastre piane?
  • Materiale: Quali sono i materiali da tagliare? La rigidità di un HMC è un grande vantaggio per i materiali tenaci come l'acciaio inossidabile o i componenti in ghisa di grandi dimensioni.
  • Tolleranze: Le tolleranze sono strette? Riducendo le impostazioni su un centro di lavoro orizzontale si eliminano gli errori di impilamento delle tolleranze che derivano dal rifissaggio di un pezzo più volte.
• Domande sul vostro volume:
  • Dimensione del lotto: Producete pezzi unici o centinaia o migliaia di pezzi dello stesso tipo? Per le produzioni ricorrenti, l'efficienza di un centro di lavoro orizzontale è impareggiabile.
  • Tempo di attività del fuso: Quanto tempo la vostra macchina attuale rimane inattiva? Se il tempo di inattività è superiore a 50% a causa delle configurazioni, è necessaria l'automazione offerta da un centro di lavoro orizzontale.
• Domande sui vostri obiettivi:
  • Lavoro: Volete ridurre la dipendenza dagli operatori per il carico e lo scarico dei pezzi e consentire una produzione senza luce?
  • Spazio al suolo: Avete lo spazio fisico per una HMC, che di solito ha un ingombro maggiore di una VMC, soprattutto con un sistema di pallet?
  • Crescita futura: State acquistando una macchina per il lavoro che avete ora o per quello più complesso e a più alto margine che volete ottenere in futuro?

Conclusione

La scelta è chiara quando si abbina la macchina al lavoro. Le VMC sono perfette per la versatilità, i prototipi e i piccoli lotti. I centri di lavoro orizzontali sono la scelta migliore per i volumi elevati e i pezzi a più facce, dove l'efficienza e l'automazione sono fondamentali.

---
