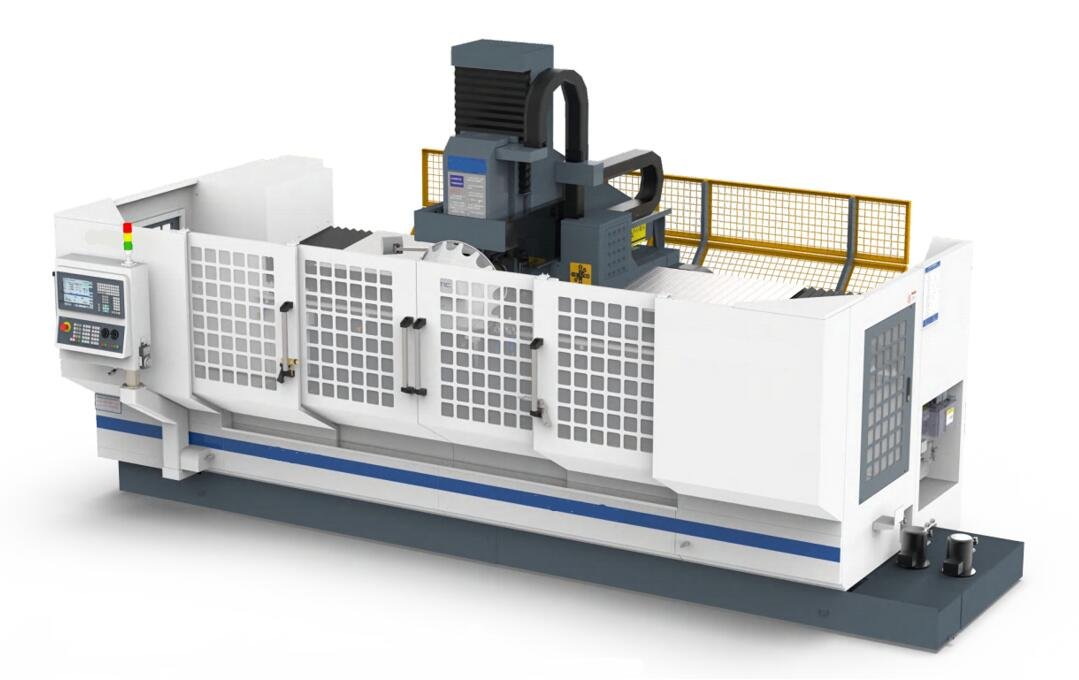

Centro di lavoro CNC serie PA
La serie PA offre un piano macchina alto per il contenimento dei trucioli, proteggendo i componenti critici. Il modello 2500 è dotato di viti a tre assi opzionali per un'elevata precisione e una velocità di 48 m/min. Ideale per l'industria automobilistica, del trasporto ferroviario e dei macchinari.
Informazioni aggiuntive
| Sistema CNC | SIEMENS, FANUC (opzionale) |
|---|---|
| Conicità | BT30, CAT30, SK30 |
| Velocità massima del mandrino | 12000 giri/min. |
| Peso | 6500-8000 kg |
| Potenza del motore | 5,5/11 KW, 7,5/15KW |
Dettagli del prodotto
La serie PA è caratterizzata da un design del basamento della macchina alto, che impedisce efficacemente ai trucioli d'acqua di schizzare all'esterno dell'apparecchiatura. In questo modo si proteggono i componenti critici, come le guide e le aste delle viti, aumentando la longevità e l'affidabilità della macchina.
Il modello 2500 offre una vite a tre assi opzionale, che soddisfa le esigenze di una maggiore precisione di lavorazione. Con una velocità di traslazione rapida fino a 48 m/min, offre prestazioni dinamiche superiori e una maggiore accelerazione, garantendo un'efficienza ottimale.
L'attrezzatura vanta migliori prestazioni dinamiche e una maggiore accelerazione. Il fondo del banco di lavoro è progettato con un'ampia superficie inclinata per un'efficiente rimozione dei trucioli, semplificando la pulizia e la manutenzione.
Ideale per la lavorazione di profili in alluminio e acciaio, la serie PA è destinata a settori quali l'automotive, il trasporto ferroviario e la produzione di macchinari, fornendo soluzioni di lavorazione affidabili e precise.
| Modello No. | PA-CNC2500S | PA -CNC4500S | PA -CNC6500S |
| VIAGGI | |||
| Asse X | 2500 mm | 4500 mm | 6500 mm |
| Asse Y | 400 mm | 400 mm | 400 mm |
| Asse Z | 400 mm | 400 mm | 400 mm |
| SPINDLE | |||
| Velocità massima | 12000 giri/min. | 12000 giri/min. | 12000 giri/min. |
| Conicità | BT30/SK30/CAT30 | BT30/SK30/CAT30 | BT30/SK30/CAT30 |
| RIVISTA DI UTENSILI | |||
| Tipo | Tipo di braccio | Tipo di braccio | Tipo di braccio |
| Capacità | 16 pezzi | 16 pezzi | 16 pezzi |
| Diametro/lunghezza/peso massimo dell'utensile | Ø60mm/250mm/3 kg | Ø60mm/250mm/3 kg | Ø60mm/250mm/3 kg |
| Tempo da utensile a utensile | 6sec | 6sec | 6sec |
| VELOCITÀ DI AVANZAMENTO DEGLI ASSI | |||
| Rapido su X | 48 m/min | 48 m/min | 48 m/min |
| Rapido su Y/Z | 48/40 m/min | 48/40 m/min | 48/40 m/min |
| X/Y/Z Avanzamento di taglio programmabile | 15000 mm/min | 15000 mm/min | 15000 mm/min |
| SISTEMA OPERATIVO | FANUC SIEMENS | FANUC SIEMENS | FANUC SIEMENS |
| POTENZA DEL MOTORE | |||
| Motore azionato dal mandrino | 5,5/11 KW 7,5/15KW | 5,5/11 KW 7,5/15KW | 5,5/11 KW 7,5/15KW |
| Asse X/Y/Z Motore di azionamento | 3.0/3.0/3.0KW 4.3/3.1/3.3KW | 3.0/3.0/3.0KW 4.3/3.1/3.3KW | 3.0/3.0/3.0KW 4.3/3.1/3.3KW |
| SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO | |||
| Sistema di lubrificazione | Automatico | Automatico | Automatico |
| Sistema di raffreddamento | Base acqua | Base acqua | Base acqua |
| ACCURATEZZA | |||
| Asse X Precisione di posizionamento | 0,02 mm | 0,02 mm | 0,02 mm |
| Asse Y/Z Precisione di posizionamento | 0,015 mm | 0,015 mm | 0,015 mm |
| Asse X/Y/Z Precisione di ripetizione del posizionamento | 0,01 mm | 0,01 mm | 0,01 mm |
| SPECIFICHE MECCANICHE | |||
| Pressione pneumatica richiesta | 6 kg/cm² | 6 kg/cm² | 6 kg/cm² |
| Altezza della macchina | 3300 mm | 3300 mm | 3300 mm |
| Ingombro della macchina (L x L) | 5500-7700×3200-3300 mm | 5500-7700×3200-3300 mm | 5500-7700×3200-3300 mm |
| Peso della macchina | 6500-8000 kg | 6500-8000 kg | 6500-8000 kg |
