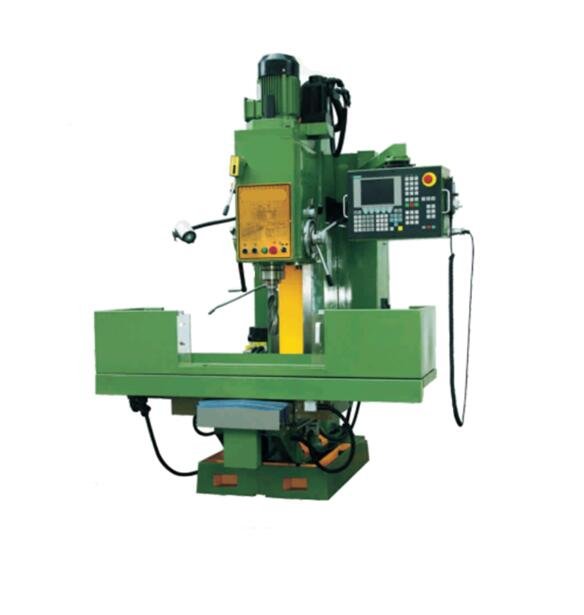

Fresatrice CNC VERTIALE ZK5140/50
Ideale per la lavorazione di piastre, dischi e pezzi complessi di medie e piccole dimensioni. Presenta un'elevata rigidità, guide in turcite temprata, mandrino azionato da motore CA, refrigerante a diluizione e ampie scanalature per lo smaltimento dei trucioli. Supporta i sistemi CNC RENHE, GSK o HNC.
Informazioni aggiuntive
| Sistema CNC | GSK, HNC, RENHE |
|---|---|
| Conicità | MT4, MT5 |
| Tabella | 850×450 mm |
| Precisione di posizionamento | X, Y: 0,03 mm Z: 0,06 mm |
| Precisione di posizionamento a ripetizione | X, Y: 0,03 mm Z: 0,04 mm |
Dettagli del prodotto
Adatto per la lavorazione di piastre, dischi, conchiglie, pezzi complessi, stampi e matrici ecc. di medie e piccole dimensioni nella produzione a lotti. Le guide in turcite temprate e la lubrificazione automatica intermittente assicurano un'elevata precisione e un avanzamento stabile senza creep. Il mandrino è azionato da un motore a corrente alternata, caratterizzato da alta velocità, coppia elevata, ampia gamma di potenza costante, aumento termico minimo e basso rumore.
| Modello No. | ZK5140A/ZK5150A | ZK5140B/ZK5150B |
| Spostamento | ||
| Capacità massima di foratura | 40/50 mm | 40/50 mm |
| Corsa dell'asse X | 600 mm | 600 mm |
| Corsa dell'asse Y | 300 mm | 300 mm |
| Corsa dell'asse Z | 250 mm | 250 mm |
| Distanza tra l'estremità del mandrino e la tavola | 120-740/80-700 mm | 175-795 mm |
| Distanza tra l'asse del mandrino e la colonna di generazione del lingotto | 335 mm | 335 mm |
| Tabella | ||
| Dimensione della tabella | 850×450 mm | 850×450 mm |
| T slot(wide Xnumber Xspace) | 14x3x100 mm | 14x3x100 mm |
| Carico ammissibile | 300 kg | 300 kg |
| Mandrino | ||
| Motore del mandrino | 3/4 kw | 3/4 kw |
| Velocità del mandrino | 31,5-1400 giri/min | 31,5-1400 giri/min |
| Conicità del naso del mandrino | MT4/MT5 | MT4/MT5 |
| Alimentazione | ||
| Motore dell'asse X, Y | 1,2/1,2 kw | 1,2/1,2 kw |
| Motore dell'asse Z | 2,5 kw | 2,5 kw |
| Velocità di avanzamento rapida | 8/8/2 m/min | 8/8/2 m/min |
| Velocità di avanzamento del taglio | 1,5 m/min | 1,5 m/min |
| Precisione | ||
| Precisione di posizionamento | X, Y: 0,03 mm Z: 0,06 mm | X, Y: 0,03 mm Z: 0,06 mm |
| Capacità di ripetizione | X, Y: 0,03 mm Z: 0,04 mm | X, Y: 0,03 mm Z: 0,04 mm |
| Altro | ||
| Requisiti di potenza | 12/13 kw | 12/13 kw |
| Dimensione dell'imballaggio | 185x172x250 mm | 185x172x250 mm |
| N.W/G.W | 1900/2015 kg | 1900/2015 kg |
| Tipo di vite | Vite a sfere di grado C5 | |
| Modalità di collegamento del motore | Trazione a cinghia sincrona asse XY Trazione ad ingranaggi asse miliardario | |
| Tipo di guida | Vie di guida rettangolari-pieghevoli | |
| Materiale del letto | Ghisa di alta qualità | |
| Tipo di lubrificazione | Lubrificazione centrale | |
