Avete bisogno di una precisione assoluta quando il vostro tornio CNC cambia utensile? Vi siete mai chiesti se le piccole incongruenze siano dovute alla torretta stessa? La scelta della giusta tecnologia per la torretta è fondamentale per ottenere tolleranze sempre più ristrette, pezzo dopo pezzo.

Le torrette servoassistite offrono in genere una maggiore precisione e ripetibilità di indicizzazione. Utilizzano servomotori precisi con feedback da encoder per errori di posizionamento spesso entro i centesimi di millimetro, battendo il posizionamento meccanico meno preciso dell'idraulica.

Questa precisione superiore deriva dal modo in cui i servosistemi tracciano la posizione utilizzando un controllo ad anello chiuso. I sistemi idraulici, pur essendo robusti, non dispongono in genere di un feedback di posizionamento così preciso. Capire come funzionano meccanicamente rivela perché uno di essi eccelle in precisione.

In che modo il meccanismo di attuazione differisce tra torrette idrauliche e servoassistite su un tornio CNC?

Si sente parlare di "idraulica" e "servo", ma cosa fa girare e bloccare la torretta? Sbagliare la meccanica potrebbe significare scegliere un sistema non adatto alle vostre esigenze, sacrificando potenza, precisione o flessibilità.

Le torrette servo utilizzano un servomotore elettrico per una rotazione precisa, ma spesso si affidano all'alimentazione idraulica o pneumatica per il serraggio. Le torrette idrauliche utilizzano la pressione idraulica generata da una pompa per il serraggio. entrambi rotazione del motore e il bloccaggio degli utensili.

Lavorando alla J&M Machine Tools, vedo quanto siano diversi questi approcci. Le vostre nuove intuizioni chiariscono bene questo aspetto:

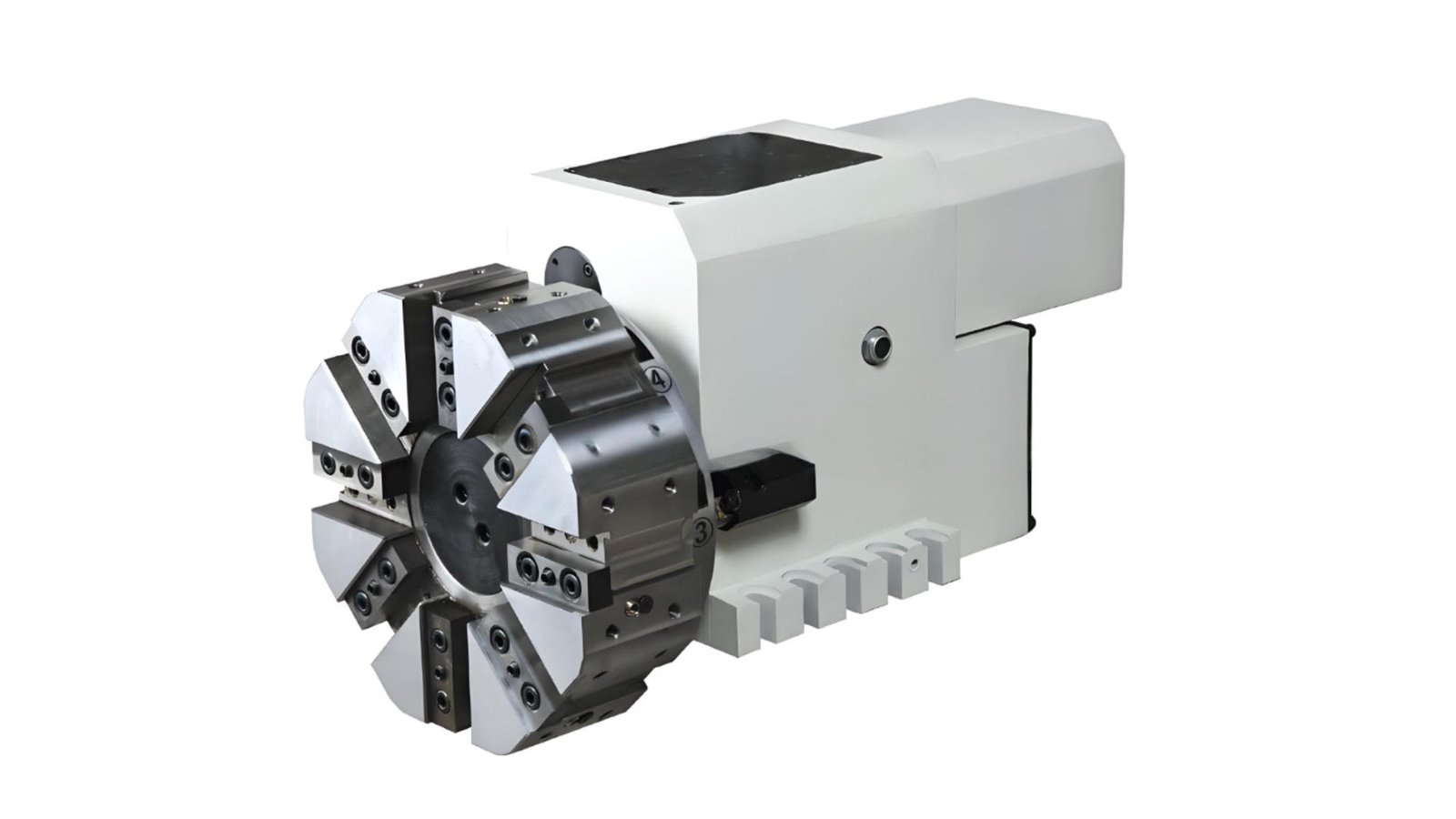

• Torretta del servo: Consideratelo come un sistema ibrido. Un sistema altamente controllabile servomotore¹ gestisce l'indicizzazione precisa movimento. Ma l'effettivo serraggio La forza per bloccare l'utensile in posizione spesso proviene da una sistema idraulico o pneumatico. Questo combina la precisione elettrica per il posizionamento con la forza fluida per un serraggio sicuro. Questa configurazione offre una grande flessibilità, consentendo di gestire facilmente più stazioni utensili e operazioni complesse.
• Torretta idraulica: Si tratta di una configurazione di potenza fluida più tradizionale. Un Il motore elettrico aziona una pompa creando la pressione dell'olio. Le valvole dirigono questa pressione agli attuatori che ruotare la torretta e bloccare gli utensili. Questo approccio interamente idraulico eroga una forza significativa, che lo rende eccellente per il taglio di carichi pesanti (come ingranaggi o alberi di grandi dimensioni), in cui un'elevata rigidità di serraggio² è essenziale per resistere alle vibrazioni. È più semplice nel concetto, ma meno flessibile dal punto di vista elettronico.

Quali sono le differenze di velocità di indicizzazione tipiche tra torrette idrauliche e servoassistite?

Siete stanchi di guardare la torretta che ruota lentamente tra un taglio e l'altro? Quei secondi preziosi si accumulano, intaccando la produzione. Il sistema di azionamento della torretta determina direttamente la velocità di cambio degli utensili.

Le torrette servoassistite si indicizzano molto più velocemente di quelle idrauliche. La loro rapida risposta elettronica riduce al minimo i tempi di non lavorazione, aumentando la produttività, soprattutto quando sono necessari molti cambi utensile. I sistemi idraulici hanno tempi di risposta intrinsecamente più lenti.

La velocità è un vantaggio importante per i servo. Le vostre ricerche confermano che cambiano gli utensili più velocemente, riducendo direttamente il tempo non produttivo nel ciclo. Il servomotore può accelerare, indicizzare e decelerare molto rapidamente in base ai comandi del programma, consentendo di cambiare spesso l'utensile. meno di 0,15 secondi. La possibilità di passare liberamente e rapidamente a qualsiasi posizione programmata dell'utensile è un grande vantaggio in termini di efficienza nei lavori complessi o in quelli che richiedono una maggiore flessibilità. lavorazione ad alta velocità³. Torrette idraulicheche si basano sul flusso del fluido e sull'azionamento delle valvole, reagiscono semplicemente più lentamente, impiegando tipicamente Da 0,15 a 0,25 secondi o più. Pur essendo affidabili, questo ritmo più lento li rende meno ideali per le applicazioni che richiedono velocità o per la produzione di grandi volumi, dove ogni frazione di secondo è importante. Per la velocità pura tra i tagli, la tecnologia servo è il leader indiscusso.

Esiste una differenza significativa nel consumo energetico tra torrette idrauliche e servoassistite?

La bolletta energetica della vostra officina sta aumentando? Il consumo di energia delle macchine utensili è una spesa operativa significativa. La scelta della tecnologia di azionamento della torretta influisce sulla quantità di elettricità consumata dal tornio nel tempo.

Sì, c'è una grande differenza: le torrette servo sono molto più efficienti dal punto di vista energetico. Assumono energia solo durante l'indicizzazione ("on-demand"), mentre le pompe idrauliche spesso funzionano continuamente, sprecando energia anche quando la torretta è inattiva.

Si tratta di un vantaggio operativo fondamentale, soprattutto con l'aumento dei costi energetici. Come conferma la vostra ricerca, il servomotore ruota (e assorbe una quantità significativa di energia) solo nel breve momento in cui indicizza la torretta. Quando è fermo, il suo consumo energetico è minimo. Questo utilizzo "su richiesta" riduce drasticamente lo spreco di energia. In netto contrasto, molti sistemi idraulici⁴ mantenere il pompa in continuo funzionamento ogni volta che la macchina è accesa, solo per mantenere la pressione ed essere pronta. Questo costante assorbimento di energia, indipendentemente dal fatto che sia in corso un cambio utensile, si traduce in un consumo energetico significativo nel corso dei turni e delle settimane. La scelta di una torretta servoassistita si allinea meglio alle pratiche sostenibili e può portare a notevoli risparmi sulla bolletta elettrica rispetto a un sistema idraulico costantemente in funzione.

Come si confrontano le torrette idrauliche e servoassistite in termini di costi iniziali e spese operative a lungo termine?

Bilanciare il budget iniziale con i futuri costi di gestione? Il prezzo di listino è solo l'inizio. Le esigenze di manutenzione, il consumo di energia e le prestazioni contribuiscono al costo totale di possesso e gestione di una torretta.

Le torrette idrauliche hanno un prezzo di acquisto iniziale più basso grazie alla semplicità della tecnologia. Le torrette servo costano di più all'inizio, ma spesso hanno costi più bassi a lungo termine grazie al risparmio energetico, alla minore manutenzione (non c'è bisogno di curare il fluido idraulico) e alla maggiore produttività.

È qui che si soppesa il budget immediato rispetto al valore futuro. Le vostre intuizioni tracciano un quadro chiaro:

• Costo iniziale: Torrette idrauliche⁵ sono generalmente più economici da acquistare. La loro tecnologia consolidata e meno complessa li rende interessanti per le aziende che vogliono ridurre al minimo gli investimenti iniziali, soprattutto per le lavorazioni generiche come quelle dei componenti automobilistici.
• Spese operative a lungo termine: Qui,torrette servoassistite⁶ spesso si trovano in vantaggio.
  • Risparmio energetico: Come già detto, consumano meno elettricità.
  • Manutenzione: I servosistemi evitano la manutenzione di routine dell'idraulica: niente cambi d'olio, sostituzioni di filtri o preoccupazioni per le perdite delle guarnizioni, che possono degradare le prestazioni nel tempo. Sebbene i servo siano dotati di un'elettronica complessa, in genere richiedono meno regolare manutenzione rispetto ai sistemi di fluidi idraulici.
  • Produttività e precisione: La velocità e l'accuratezza più elevate dei servocomandi si traducono in cicli più rapidi, in un minor numero di pezzi scartati a causa di problemi di tolleranza e nella capacità di affrontare lavori più impegnativi (come i pezzi aerospaziali o medicali). Questo aumento di prestazioni aggiunge un valore significativo nel corso della vita della macchina.
    Pertanto, l'investimento iniziale più elevato per una torretta servoassistita può essere giustificato dai costi di gestione più bassi e dalle prestazioni superiori, che offrono un valore migliore a lungo termine, soprattutto in ambienti critici per la precisione o con volumi elevati.

Conclusione

Le torrette servoassistite si distinguono per precisione, velocità e consumo di energia, giustificando il costo iniziale più elevato per i lavori di precisione. Le torrette idrauliche sono più economiche e potenti, più adatte a lavori pesanti con tolleranze più ristrette. La scelta si basa sulle esigenze del lavoro e sul budget.

---
