Avete bisogno di creare filettature interne dopo aver praticato dei fori sulla vostra macchina di foratura CNC? Potreste chiedervi se la vostra macchina di foratura è effettivamente in grado di eseguire la maschiatura o se avete bisogno di funzioni speciali come la maschiatura rigida. Cercare di maschiettare senza la giusta configurazione della macchina può portare rapidamente alla rottura di maschi incastrati in parti costose, con un notevole dispendio di tempo e denaro.

Per eseguire efficacemente la maschiatura, una macchina di foratura CNC necessita di una precisa sincronizzazione della velocità del mandrino e dell'avanzamento (capacità di maschiatura rigida), di un controllo variabile della velocità del mandrino, di un robusto sistema di raffreddamento, della capacità di tenere saldamente gli utensili di maschiatura (spesso con un ATC) e di un controllo programmabile della profondità e dei cicli.

La semplice presenza di un mandrino che gira non è sufficiente per una maschiatura affidabile e precisa. Il processo richiede specifiche capacità hardware e software che lavorano insieme. Approfondiamo i diversi metodi di maschiatura e perché alcuni aspetti, come la maschiatura rigida e il refrigerante, sono così importanti per ottenere sempre filettature di qualità.

Che cos'è il Flex Tapping?

Avete una macchina CNC vecchia o in cui la rotazione del mandrino e l'avanzamento dell'asse Z non sono perfettamente sincronizzati? Cercare di maschiettare rigidamente in una situazione del genere garantisce quasi la rottura del maschiatore, perché l'avanzamento non corrisponde perfettamente al passo della filettatura. La maschiatura flessibile offre una soluzione meccanica per questi scenari.

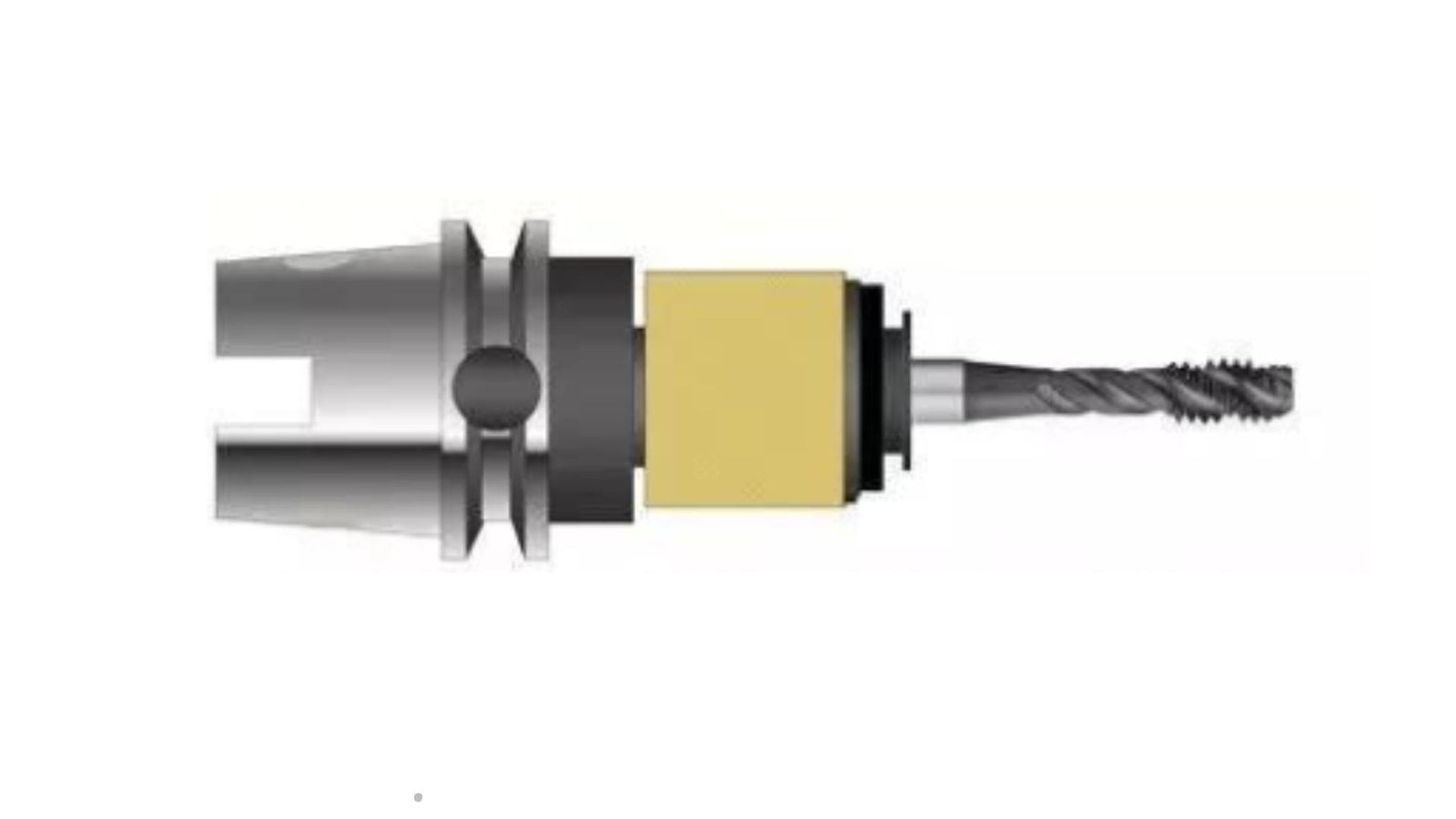

La maschiatura flessibile utilizza uno speciale portautensili "flottante" con compensazione assiale incorporata (tensione/compressione) che consente al maschiatore di seguire il proprio passo anche se l'avanzamento della macchina non è perfettamente sincronizzato con la velocità del mandrino.

Questo metodo costruisce il perdono nel sistema utilizzando il portautensili stesso. La vostra ricerca ne evidenzia le caratteristiche:

• Adattabilità: Poiché non richiede una perfetta sincronizzazione elettronica, la maschiatura flessibile può lavorare su macchine con un controllo meno preciso o gestire piccoli errori di programmazione nella velocità di avanzamento. È più indulgente.
• Supporto galleggiante¹: Il componente chiave. Permette al rubinetto di muoversi leggermente in senso assiale, compensando le discrepanze tra il movimento lineare della macchina e il movimento naturale del rubinetto.
• Sicurezza: Il galleggiante incorporato riduce la possibilità di rottura del rubinetto causata da errori di sincronizzazione, rendendolo un'opzione più sicura su macchine meno capaci o in materiali difficili in cui potrebbero verificarsi degli attacchi.
• Versatilità: Può essere utilizzato su una gamma più ampia di macchine, compresi i modelli più vecchi senza cicli di maschiatura rigidi dedicati.

Tuttavia, la compensazione meccanica significa che il controllo esatto della profondità può essere meno preciso rispetto alla maschiatura rigida, i cicli sono generalmente più lenti e i supporti specializzati possono essere più complessi e costosi.

Che cos'è la maschiatura rigida?

Avete bisogno di produrre filettature altamente precise in modo costante, soprattutto con materiali difficili o per produzioni di alto volume? Affidarsi a supporti di compensazione come nella maschiatura flessibile potrebbe non garantire la precisione, la velocità e l'affidabilità del processo necessarie. La maschiatura rigida è lo standard moderno per la filettatura CNC ad alte prestazioni.

La maschiatura rigida è una funzione CNC in cui il sistema di controllo della macchina sincronizza con precisione la velocità di rotazione del mandrino e la velocità di avanzamento dell'asse Z elettronicamente per adattarsi esattamente al passo del maschiatore utilizzato, eliminando la necessità di supporti di compensazione.

Ciò significa che la macchina guida attivamente il rubinetto lungo il percorso elicoidale corretto utilizzando un preciso servocomando. Le caratteristiche principali includono:

• Sincronizzazione elettronica: Il cuore del sistema. Il controllore CNC monitora continuamente la posizione del mandrino (spesso tramite un encoder) e regola la velocità del motore di avanzamento dell'asse Z per mantenere una perfetta sincronia con il passo del filetto programmato.

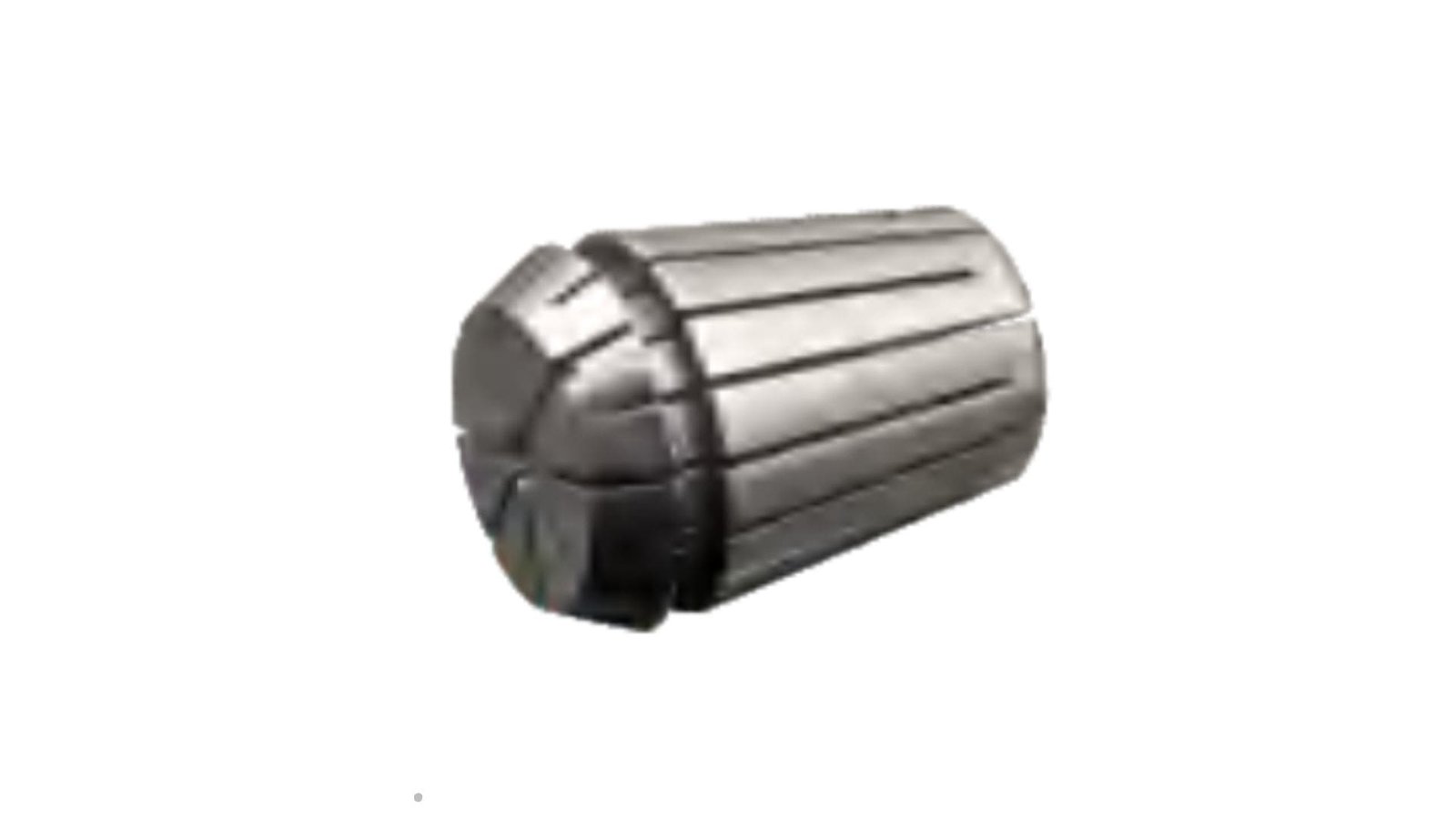

• Tenuta solida dell'utensile: Utilizza portautensili standard, non flottanti, come i mandrini a pinza ER o le pinze di maschiatura rigide dedicate. Questo semplifica l'attrezzaggio e aumenta la rigidità.
• Alta precisione e velocità²: Poiché il movimento è perfettamente controllato, la maschiatura rigida produce filetti con una precisione del passo molto elevata e consente velocità di maschiatura e avanzamento significativamente più elevate rispetto alla maschiatura flessibile.
• Capacità della macchina richiesta: Non si tratta solo di una scelta di utensili, ma anche della macchina CNC. mosto dispongono dell'hardware (servomotori, encoder) e del software (opzioni di ciclo di maschiatura rigido nel controllo) per eseguire questa sincronizzazione. È standard sulla maggior parte delle macchine moderne, ma potrebbe essere un'opzione su altre.

La maschiatura rigida offre un controllo superiore, che la rende ideale per le applicazioni che richiedono precisione ed efficienza, come nel settore automobilistico, aerospaziale e medico.

Perché la maschiatura rigida è fondamentale per una maschiatura efficace su una macchina di foratura CNC?

Si sa che la maschiatura rigida sincronizza il movimento della macchina, ma perché è considerata così essenziale per una maschiatura CNC moderna ed efficace? La maschiatura flessibile non è adeguata? Sebbene la maschiatura flessibile funzioni, la maschiatura rigida offre vantaggi fondamentali che si traducono direttamente in una migliore qualità, una maggiore efficienza e costi inferiori quando la macchina la supporta.

La maschiatura rigida è fondamentale perché la sua precisa sincronizzazione elettronica garantisce l'accuratezza e la qualità della filettatura, prolunga notevolmente la durata della maschiatura eliminando le forze assiali di spinta/trazione, consente velocità di taglio molto più elevate per una maggiore efficienza e utilizza portautensili più semplici, meno costosi e più rigidi.

Scopriamo perché questi vantaggi rendono la maschiatura rigida il metodo preferito sulle macchine di foratura CNC, attingendo alle vostre intuizioni:

• Precisione ineguagliabile (alimentazione sincronizzata)³: Il collegamento diretto e controllato elettronicamente tra la rotazione e l'avanzamento garantisce che il maschiatore tagli il filetto con precisione secondo il passo specificato, giro dopo giro. In questo modo si eliminano gli errori di passo e si ottengono filettature sempre precise e di alta qualità, fondamentali per gli accoppiamenti più impegnativi.
• Maggiore durata del rubinetto (forza assiale ridotta al minimo)⁴: Adattando perfettamente l'avanzamento al passo, la macchina evita di esercitare una pressione assiale indesiderata (spinta o trazione) sul maschio. Ciò riduce drasticamente le sollecitazioni sui taglienti e previene l'usura prematura o la rottura, con conseguente allungamento della vita utile dell'utensile.
• Efficienza potenziata (velocità più elevate)⁵: Il controllo preciso e l'eliminazione del ritardo meccanico consentono la maschiatura a velocità di mandrino e di avanzamento molto più elevate di quelle tipicamente possibili o sicure con la maschiatura flessibile. Ciò riduce drasticamente i tempi di ciclo, aumentando la produttività della macchina e riducendo i costi di produzione, soprattutto nella produzione di grandi volumi.
• Utensili semplificati ed economici: La maschiatura rigida utilizza portautensili standard e solidi (come le pinze ER). Questi sono intrinsecamente più rigidi, più semplici nel design e generalmente meno costosi dei complessi portautensili a tensione/compressione necessari per la maschiatura flessibile.

In sostanza, per qualsiasi moderna macchina di foratura CNC attrezzata, la maschiatura rigida offre un controllo di processo superiore, che porta direttamente a risultati migliori: filettature di qualità superiore, utensili più duraturi, produzione più rapida e riduzione delle spese per gli utensili.

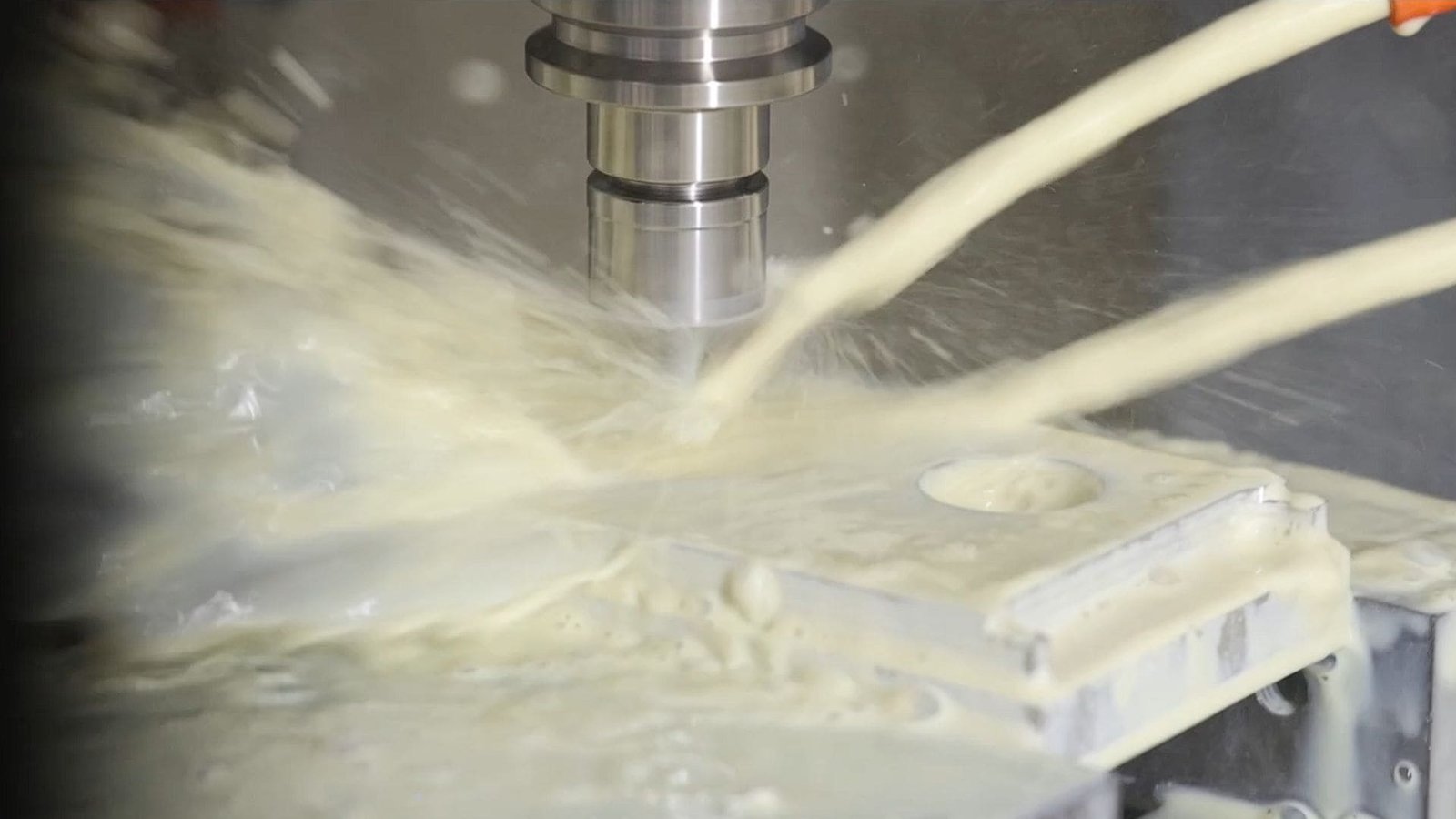

Una foratrice CNC ha bisogno di refrigerante durante la maschiatura?

State impostando un'operazione di maschiatura sulla vostra macchina di foratura CNC e state discutendo se usare il refrigerante? La maschiatura genera un notevole attrito e calore, in particolare nei materiali più duri come l'acciaio inossidabile o quando si lavora a velocità elevate. Se all'inizio il refrigerante può sembrare più semplice e pulito, a lungo andare si verificano problemi che comportano costi maggiori.

Sì, l'uso del refrigerante durante la maschiatura CNC è quasi sempre necessario e altamente consigliato. Il refrigerante fornisce una lubrificazione, un raffreddamento e un lavaggio dei trucioli essenziali, che migliorano direttamente la qualità della filettatura, prevengono la rottura del maschiatore e prolungano notevolmente la durata dell'utensile di maschiatura.

La maschiatura è un processo di taglio ad alto attrito e la gestione del calore e dei trucioli generati è fondamentale per il successo. La vostra ricerca spiega perché refrigerante⁶ è fondamentale e i tipi comunemente utilizzati:

• Perché il refrigerante è fondamentale:
  • Lubrificazione: Riduce l'attrito tra i taglienti del rubinetto e il materiale del pezzo. Ciò riduce la coppia necessaria, rende più fluida l'azione di taglio, evita che il materiale si saldi al rubinetto (soprattutto nell'alluminio) e migliora la finitura superficiale.
  • Raffreddamento: Dissipa l'intenso calore generato nella zona di taglio. In questo modo si evita che il rubinetto si ammorbidisca (perdendo durezza) e si usuri rapidamente, e si evitano i problemi di espansione termica che possono influire sulla precisione della filettatura.
  • Sciacquatura dei trucioli: Aiuta a lavare via i piccoli trucioli, spesso strettamente arricciati, prodotti durante la maschiatura. In questo modo si evita che i trucioli si impiglino nelle scanalature del rubinetto, causando l'inceppamento, la rottura o il taglio di filettature sovradimensionate o danneggiate. Un lavaggio efficace è particolarmente importante nei fori ciechi.
• Tipi di refrigerante comuni e fornitura:
  • Fluidi idrosolubili (emulsioni, semisintetici): Offrono un buon equilibrio tra raffreddamento e lubrificazione. Ampiamente utilizzati e convenienti. L'utilizzo di concentrazioni più ricche (ad es. 8-10%) può migliorare la lubrificazione per la maschiatura.
  • Fluidi sintetici: Principalmente a base d'acqua, offrono un eccellente raffreddamento e pulizia. La lubrificazione varia.
  • Oli da taglio (Neat Oils): Forniscono una lubrificazione superiore, spesso preferita per materiali tenaci (acciai inossidabili, leghe) o per la maschiatura di forme. Capacità di raffreddamento inferiore rispetto ai fluidi a base d'acqua.
  • Consegna: Il refrigerante alluvionale è comune. Il refrigerante passante per il mandrino (refrigerante erogato attraverso canali nel mandrino e nell'utensile) è molto efficace per il lavaggio dei trucioli, soprattutto nei fori profondi o ciechi.

La scelta del refrigerante ideale dipende dal materiale (ad esempio, olio puro per gli acciai, emulsioni specifiche per l'alluminio), dal tipo di maschiatura (taglio o formatura) e dalle pratiche aziendali. Tuttavia, trascurare del tutto il refrigerante durante la maschiatura è una ricetta per un guasto prematuro dell'utensile, una scarsa qualità della filettatura e un potenziale scarto del pezzo.

Conclusione

Per una maschiatura efficace, una macchina di foratura CNC necessita di un controllo preciso, come la sincronizzazione rigida della maschiatura, la velocità variabile, la corretta tenuta dell'utensile e l'erogazione del refrigerante, per garantire filettature precise, una buona durata dell'utensile e una produzione efficiente.

---
