La scelta tra un tornio svizzero e un centro di fresatura è confusa. Entrambi combinano la tornitura e la fresatura, ma fare la scelta sbagliata significa sprecare un grosso investimento in una macchina che è eccessiva o semplicemente non è in grado di svolgere il vostro lavoro in modo efficiente.

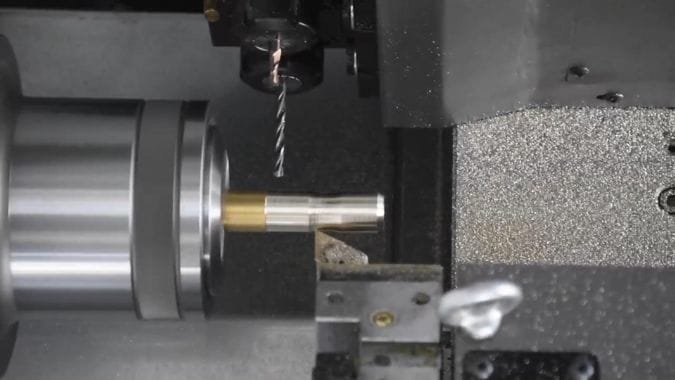

Un tornio svizzero utilizza una fantina mobile e una bussola di guida per sostenere e lavorare pezzi lunghi e sottili con estrema precisione. Un centro di fresatura è invece una macchina più robusta e versatile, dotata di un mandrino di fresatura multiasse con asse B e progettata per produrre pezzi complessi, spesso di grandi dimensioni, in un'unica configurazione.

La differenza fondamentale non riguarda solo le caratteristiche, ma l'intera filosofia di approccio della macchina al pezzo. Un tornio svizzero è uno specialista, costruito per uno scopo primario: controllare le vibrazioni su pezzi lunghi e sottili. Una fresa a tornio è una macchina generalista, progettata per mettere a disposizione un'enorme quantità di capacità multiasse su un pezzo complesso e spesso più grosso. Comprendere questa differenza fondamentale è la chiave per scegliere l'utensile giusto.

Qual è la differenza fondamentale tra una boccola di guida e un mandrino dell'asse B?

Si sentono i termini "boccola di guida" e "mandrino dell'asse B", ma cosa significano realmente per la lavorazione quotidiana? Confonderli porta a un fraintendimento fondamentale di ciò che ogni macchina è realmente progettata per fare e dove si trovano i suoi punti di forza.

Una boccola di guida è un meccanismo di supporto del pezzo che trattiene rigidamente il materiale sottile vicino all'utensile da taglio per evitare che si pieghi. Il mandrino dell'asse B è una potente testa di fresatura articolata che si avvicina al pezzo da qualsiasi angolazione per una complessa lavorazione a 5 assi. È il supporto contro la versatilità.

Una volta avevo un cliente che voleva realizzare alberi medicali lunghi e sottili. Stava guardando una fresa massiccia per il suo impressionante asse B. Ho dovuto spiegare che per i suoi pezzi, l'asse B era irrilevante. Ho dovuto spiegare che per i suoi pezzi l'asse B era irrilevante. Quello che gli serviva era il semplice e rigido supporto di una boccola di guida. Si tratta di due utensili progettati per lavori completamente diversi. Lo scopo della boccola di guida è la stabilità. Ruota in sincronia con il mandrino principale, afferrando la materia prima per evitare che vibri o si defletta sotto la pressione di taglio. Lo scopo del mandrino dell'asse B è la flessibilità. Trasforma la macchina in un centro di lavoro a 5 assi completo, in grado di creare curve complesse e caratteristiche angolari impossibili su un tornio standard.

Filosofia del design in sintesi

Caratteristica	Boccola di guida1 (Tornio svizzero)	Mandrino asse B2 (Mulino a gomito)
Funzione primaria	Supporto del pezzo in lavorazione	Lavorazione multiasse
Scopo principale	Per creare stabilità alle parti più sottili.	Per garantire la flessibilità di geometrie complesse.
Progettazione meccanica	Una pinza che ruota con il mandrino per guidare il materiale.	Una testa di fresatura indipendente e articolata.
Vantaggio principale	Elimina la deflessione e le vibrazioni.	Consente la lavorazione "chiavi in mano" di pezzi complessi.

Perché un tornio svizzero è ideale per pezzi lunghi e sottili con un elevato rapporto lunghezza/diametro?

Cercare di tornire un pezzo lungo e sottile su un tornio convenzionale è una ricetta per il disastro. Il pezzo si piega, si sbriciola e viene fuori con tolleranze terribili e una finitura superficiale scadente. Questo scarto è costoso e incredibilmente frustrante per qualsiasi macchinista.

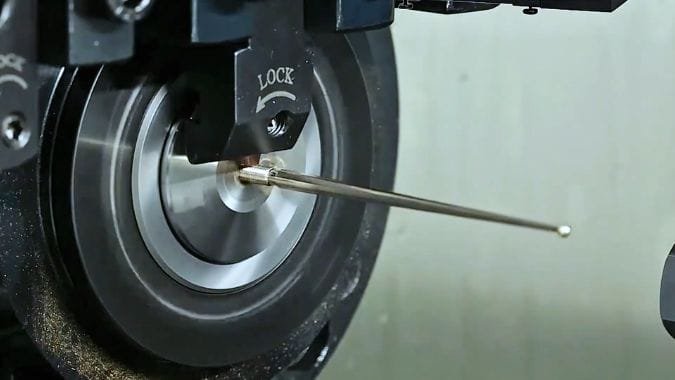

Un tornio svizzero è ideale per questi pezzi perché la sua boccola di guida fornisce un supporto rigido a pochi millimetri dall'utensile da taglio. Mentre il materiale fuoriesce, l'utensile lavora sempre su una sezione corta e ben supportata, eliminando completamente la flessione e le vibrazioni, anche su pezzi con un rapporto lunghezza/diametro di 20:1.

Questa è la magia assoluta di una macchina svizzera. Su un tornio normale, qualsiasi pezzo con un rapporto lunghezza/diametro superiore a 3:1 inizierà a piegarsi sotto la pressione di taglio. A Tornio svizzero³ risolve completamente questo problema. La boccola di guida sostiene il materiale in modo così saldo che gli utensili tagliano sempre a un millimetro o due di distanza dal punto di appoggio. Non importa se il pezzo è lungo 200 mm: la lunghezza non supportata è sempre minima. A ciò si aggiunge il fatto che la fantina muove il materiale attraverso la boccola di guida, anziché gli utensili lungo il pezzo. Ciò assicura che le forze di taglio siano sempre applicate a una sezione della barra rigidamente trattenuta, garantendo un'incredibile precisione per pezzi come impianti medici, perni aerospaziali e componenti elettronici.

Quali sono le differenze di programmazione e di abilità dell'operatore tra macchine svizzere e torni multiasse?

Si potrebbe pensare che un buon macchinista sia in grado di gestire qualsiasi macchina. Ma la logica di programmazione e il processo di impostazione di un tornio svizzero e di un centro di fresatura a 9 assi sono mondi diversi. Se si mette in macchina l'operatore sbagliato, si possono verificare incidenti, scarti e tempi di ciclo inefficienti.

La programmazione del tornio svizzero utilizza una strategia "divide et impera", sincronizzando più utensili che tagliano simultaneamente. La programmazione della tornitura richiede la gestione di un complesso movimento simultaneo a 5 assi. Dal punto di vista operativo, l'operatore di un tornio svizzero gestisce la bussola di guida, mentre l'operatore di una fresa a tornio gestisce un'attrezzatura complessa.

Sebbene entrambe le macchine richiedano un alto livello di abilità, l'attenzione è diversa. Quando formo gli operatori, la formazione sulle macchine svizzere è incentrata sui seguenti aspetti sincronizzazione dei processi⁴. Si pensa a come far funzionare in perfetta armonia il mandrino principale, il sottomandrino e i gruppi di utensili multipli. L'abilità fisica chiave dell'operatore consiste nel padroneggiare l'impostazione della bussola di guida, regolandone la pressione in base al materiale per evitare slittamenti o graffi. Per una fresa a tornio, la formazione si concentra soprattutto su Pensiero spaziale 3D⁵. Si sta programmando un asse B che si muove in coordinamento con gli assi C, X, Y e Z. L'abilità principale dell'operatore è il fissaggio di pezzi complessi e la gestione di un'ampia libreria di utensili per lavori diversi.

Confronto tra le competenze

Area di competenza	Operatore di tornio svizzero	Operatore di tornio
Programmazione	Concentrarsi sulla sincronizzazione dei processi ("divide et impera").	Focus sul movimento simultaneo multiasse e sui percorsi utensile 3D.
Sfida centrale	Gestione di più operazioni simultanee e dei vincoli della bussola di guida.	Gestione di cinematiche complesse e prevenzione delle collisioni.
Abilità fisiche fondamentali	Impostazione e regolazione precisa della pressione della boccola di guida.	Fissaggio del pezzo e gestione di un cambio utensili di grandi dimensioni.
Impostazione della macchina	Ottimizzato per l'alimentazione continua ad alta velocità delle barre.	Ottimizzato per cambi di lavoro diversificati e a basso volume.

In che modo la geometria, le dimensioni e il volume dei pezzi dovrebbero guidare la scelta tra un tornio svizzero e una fresa?

Avete un pezzo da realizzare, ma quale macchina è adatta? Scegliere un tornio massiccio per un semplice perno ad alto volume è uno spreco, ma cercare di produrre un complesso corpo valvola aerospaziale su una macchina svizzera di base è impossibile.

Scegliete un tornio svizzero per la produzione in grandi volumi di pezzi piccoli (in genere con diametro ≤38 mm), lunghi e sottili. Scegliere un centro di tornitura per volumi inferiori e pezzi ad alta complessità, che spesso sono più grandi e richiedono una vera lavorazione simultanea a 5 assi.

La decisione finale si riduce a tre fattori: la forma del pezzo, la sua dimensione e il numero di pezzi da realizzare. Ogni giorno guido i miei clienti in questa logica. Se il pezzo è lungo e sottile e dovete produrne migliaia, il tornio svizzero è l'unica risposta. L'alimentatore automatico di barre e la velocità ineguagliata per questa geometria vi consentiranno di ottenere il minor costo possibile per pezzo. Se il vostro pezzo è complesso, con fori angolati, superfici 3D o caratteristiche non cilindriche, e dovete produrlo in lotti più piccoli, il tornio è la scelta giusta. La sua flessibilità e la sua potenza multiasse le consentono di finire il pezzo in una sola volta, evitando costose operazioni secondarie.

Matrice decisionale

	Tornio svizzero	Centro di tornitura
Geometria della parte	Da semplice a complesso, ma lungo e slanciato (elevato rapporto L:D).	Altamente complesso con caratteristiche sfaccettate, fori angolati, superfici sagomate in 3D.
Diametro tipico	Piccolo, tipicamente sotto i 38 mm.	Può gestire sia piccole che diametro molto grande parti.
Volume di produzione	Ideale per alto volume e la produzione di massa (da migliaia a milioni).	Ideale per volume medio-basso, prototipi e R&S.
Vantaggio chiave	Stabilità ed efficienza senza pari per pezzi lunghi e sottili.	Massima flessibilità per lavorazioni complesse e "fatte in uno".
Costo	Investimento iniziale inferiore ($70k-$150k).	Investimento iniziale più elevato (oltre $150k).

Conclusione

Il tornio svizzero e il centro di tornitura sono potenti specialisti. Il tornio svizzero è una potenza produttiva per pezzi piccoli, lunghi e sottili, che offre velocità e precisione. Il tornio è una soluzione versatile per componenti complessi e a più facce, che offre la massima flessibilità di lavorazione.

---
