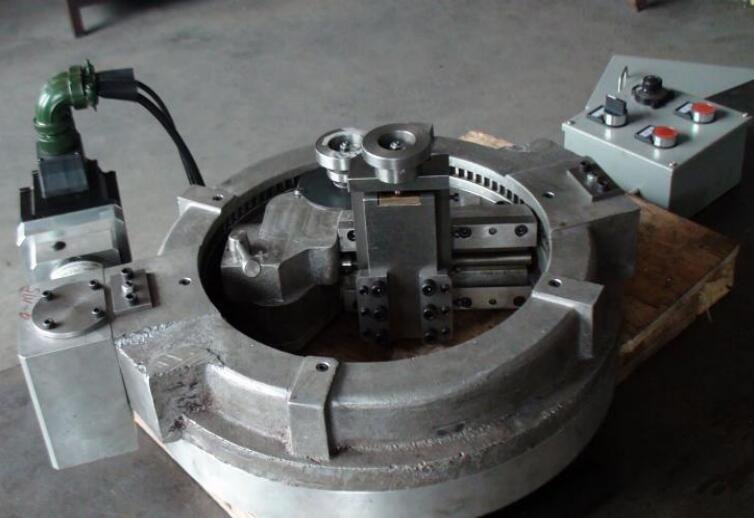

Externe montage-flensdraaibank
Draagbare gereedschapsmachines
Veelzijdige draaibank op locatie voor flenzen van staal, koper en roestvrij staal. Bewerkt vlakken, boringen, nokken, groeven. 45° verstelbare gereedschapshouder, modulair ontwerp, zwaluwstaart/lineaire geleidingen, zware lagers. Zeer nauwkeurige aandrijvingen, flexibele 4/8-bekkenmontage, hoge stijfheid, kracht, nauwkeurigheid, Ra3.2-afwerking.
Aanvullende informatie
Productgegevens
- Veelzijdige materiaalcompatibiliteit: Geschikt voor het op locatie draaien van reparaties aan stalen, koperen en roestvrijstalen flenzen.
- Uitgebreide bewerkingsmogelijkheden: Ideaal voor het bewerken van vlakke oppervlakken, binnenboringen, nokken, afdichtingsgroeven, V-groeven en afschuiningen.
- Verstelbare gereedschapshouder: Kan 45° naar links of rechts draaien voor nog meer veelzijdigheid.
- Modulair ontwerp: Past zich aan aan horizontale, verticale of omgekeerde installaties op basis van de omstandigheden ter plaatse.
- Zwaluwstaart- of lineaire geleiderails: Zorgt voor stijfheid tijdens het bewerken.
- Zware No-Play lagers: Zorgt voor een soepele en trillingsvrije werking.
- Actuators met hoge precisie: Biedt uitstekende stabiliteit, duurzaamheid en dynamische respons.

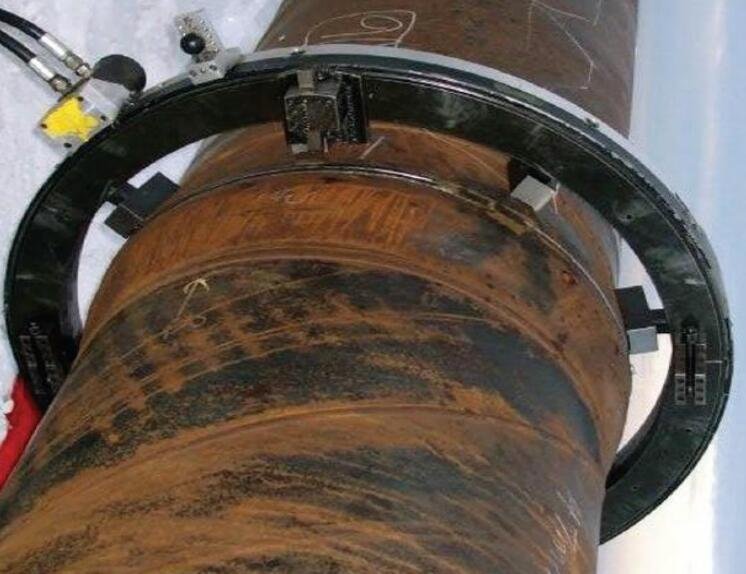

- Flexibele installatie: Beveiligd met externe klauwplaten met 4 of 8 klauwen voor snelle en eenvoudige aanpassingen.
- Hoge stijfheid en precisie: Compacte structuur met hoog vermogen en traploze variabele snelheid met constant koppel bij alle snelheden.
- Hoge snijkracht en nauwkeurigheid: Kan tot 5 mm diep snijden tijdens voorbewerking; bereikt een oppervlakteruwheid van Ra3.2 tijdens afwerking.
| Type | Bereik bewerkingsdiameter (φmm) | Radiale max. verplaatsing (mm) | Max. axiale slag (mm) | Max. spindelsnelheid (rpm) | Voedingssnelheid (mm/r) | Vermogen hoofdmotor (kW) |
|---|---|---|---|---|---|---|
| XCCA21 | 0-200 | 110 | 40 | 120 | 0.13-0.5 | 2 |
| XCCA31 | 0-300 | 160 | 50 | 95 | 0.13-0.5 | 2 |
| XCCA52 | 0-500 | 260 | 60 | 82 | 0.13-0.5 | 3 |
| XCCA84 | 0-800 | 410 | 80 | 50 | 0.13-0.5 | 5 |
| XCCA105 | 0-1000 | 510 | 100 | 40 | 0.13-0.5 | 5 |
| XCCA157 | 0-1500 | 760 | 120 | 27 | 0.13-0.5 | 5 |
