Worstel je met het nauwkeurig afwerken van inwendige boringen? Handmatige methoden zijn langzaam, inconsistent en leiden vaak tot frustrerend nabewerking. CNC inwendig slijpen biedt de geautomatiseerde precisie die uw werkplaats nodig heeft voor superieure kwaliteit.

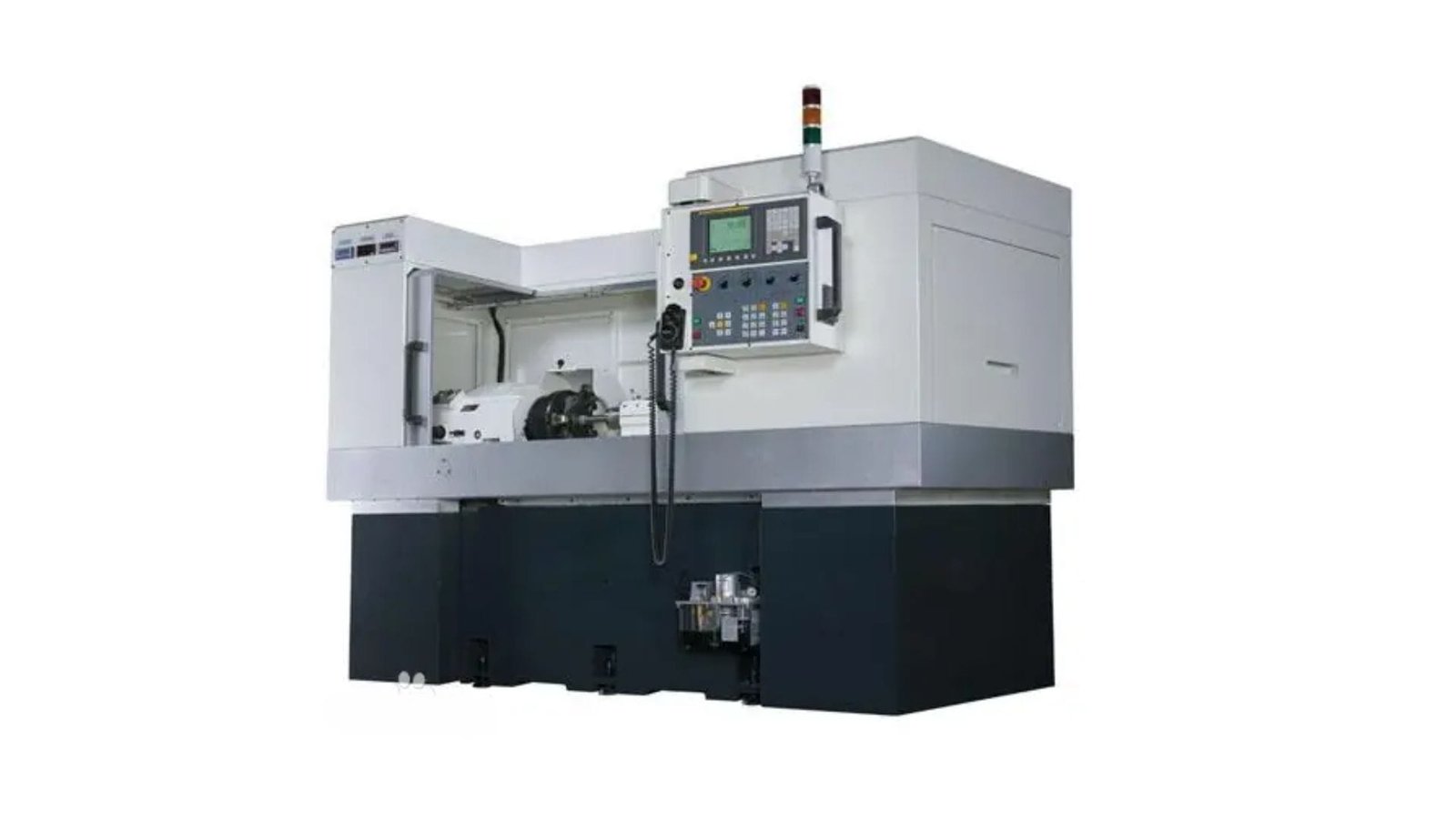

Een CNC inwendige slijpmachine is een gespecialiseerd gereedschap. Het maakt gebruik van computergestuurde numerieke controle (CNC) om een roterende slijpschijf nauwkeurig te geleiden, waarbij materiaal van de binnenkant van een werkstuk wordt verwijderd om gladde, nauwkeurige interne oppervlakken te creëren.

Je hebt nu een basisidee van wat een CNC inwendige slijpmachine is. Maar om echt te begrijpen wat de mogelijkheden van deze machine zijn en hoe uw werkzaamheden er baat bij kunnen hebben, moeten we iets dichterbij kijken. Het is belangrijk om de kernelementen van de machine te begrijpen en hoe ze bijdragen aan de prestaties. Laten we eens kijken naar de belangrijkste onderdelen en hoe ze samenwerken, zodat u kunt zien waarom deze technologie zo waardevol is voor veel productietaken.

Wat zijn de belangrijkste onderdelen en functionaliteit van een CNC inwendige slijpmachine?

In de war door de complexe onderdelen van een interne slijpmachine? Als je ze niet kent, is het moeilijk om de volledige kracht ervan te begrijpen. Laten we de essentiële onderdelen eens duidelijk uit elkaar halen en kijken hoe ze werken.

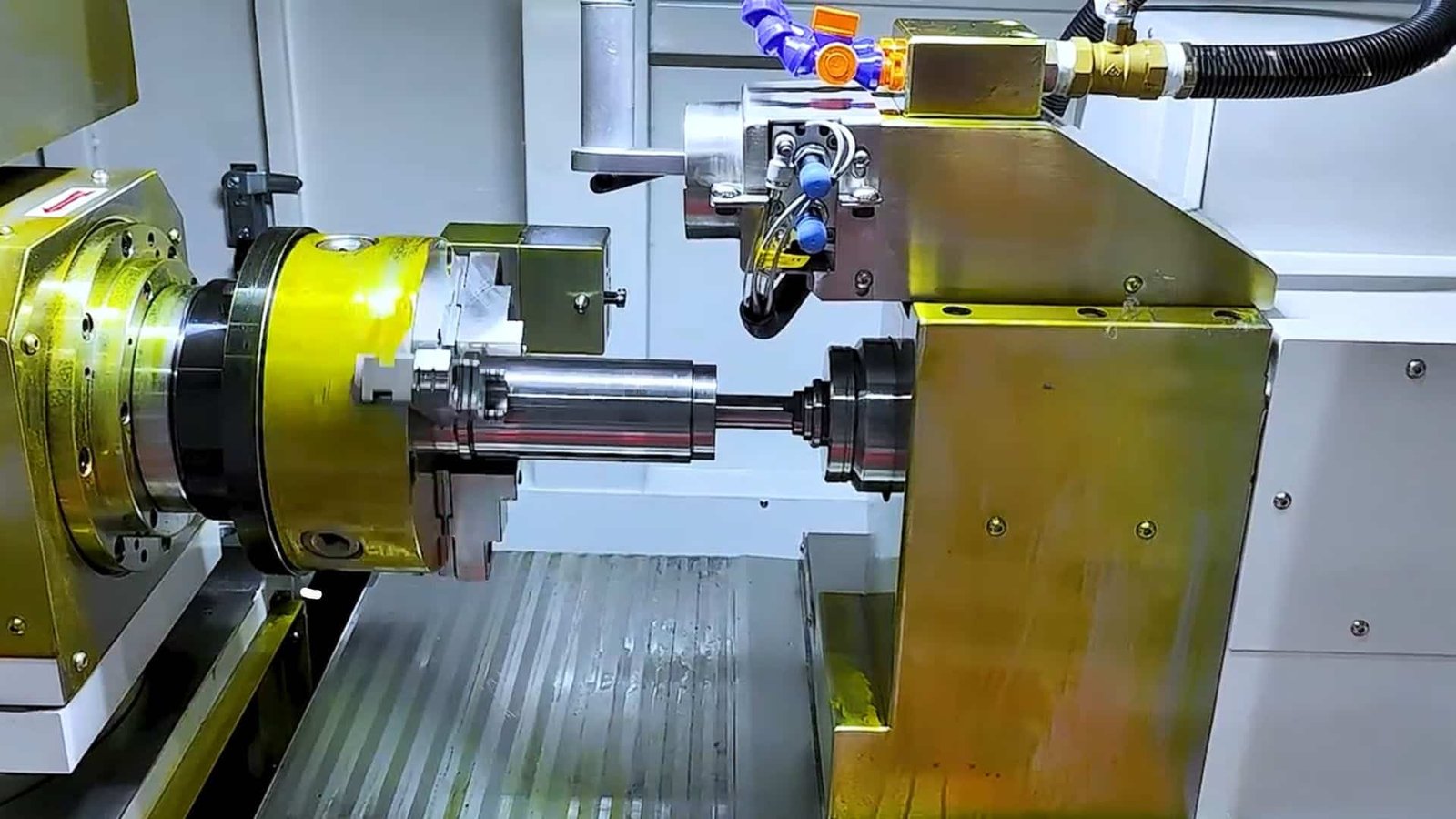

De belangrijkste onderdelen zijn het machinebed, de werkkop (of kop) voor het vasthouden van het werkstuk, een wielschijfkop met de spindel en slijpschijf, een dressingapparaat voor het onderhoud van de schijf en het allesbepalende CNC-besturingssysteem voor precieze automatisering.

De machine begint met een solide machinebed¹. Dit is het fundament, dat de stijfheid biedt die nodig is om trillingen te absorberen en ultrahoge precisie te garanderen. Op dit bed vind je de werkbank of tafel die de werkstukhouders ondersteunt.
De werkkop (vaak een kop genoemd) is cruciaal. Deze pakt het werkstuk stevig vast met behulp van klauwplaten of aangepaste opspanmiddelen en draait het met een gecontroleerde snelheid. Voor sommige langere onderdelen is een staartstuk kan worden gebruikt voor extra ondersteuning.
Dan is er nog de wieldop. Deze assemblage bevat de high-speed spindel die de slijpschijf vasthoudt en draait. De slijpschijf zelf is het snijgereedschap, gemaakt van slijpmaterialen die geselecteerd zijn voor het werk. De slijpschijfkop zorgt ook voor de precieze lineaire en soms roterende (B-as) bewegingen van de slijpschijf in de boring.
Een essentieel, maar soms over het hoofd gezien onderdeel is de verbandapparaat². Dit apparaat gebruikt een diamantgereedschap om de slijpschijf opnieuw te vormen en te slijpen, waarbij versleten korrels en ingebed materiaal worden verwijderd. Dit is essentieel voor het behouden van consistente slijpprestaties en oppervlakafwerking.
En tot slot, de CNC-besturingssysteem³. Dit is het brein van de machine. Het interpreteert de geprogrammeerde instructies en coördineert nauwkeurig alle bewegingen van de werkkop, wielkop en andere hulpfuncties zoals koelmiddeltoevoer en dressingcycli. Dit niveau van automatisering maakt nauwkeurigheid op microniveau mogelijk.

Hoe verschillen CNC inwendige slijpmachines van andere slijpmachines?

Er zijn zoveel slijpmachines! Welke is specifiek voor jouw interne werk? Door de verkeerde te kiezen kun je veel tijd, materiaal en geld verspillen, een les die ik sommige workshops op de harde manier heb zien leren voordat ze naar ons kwamen. Laten we eens kijken hoe interne slijpmachines zich onderscheiden.

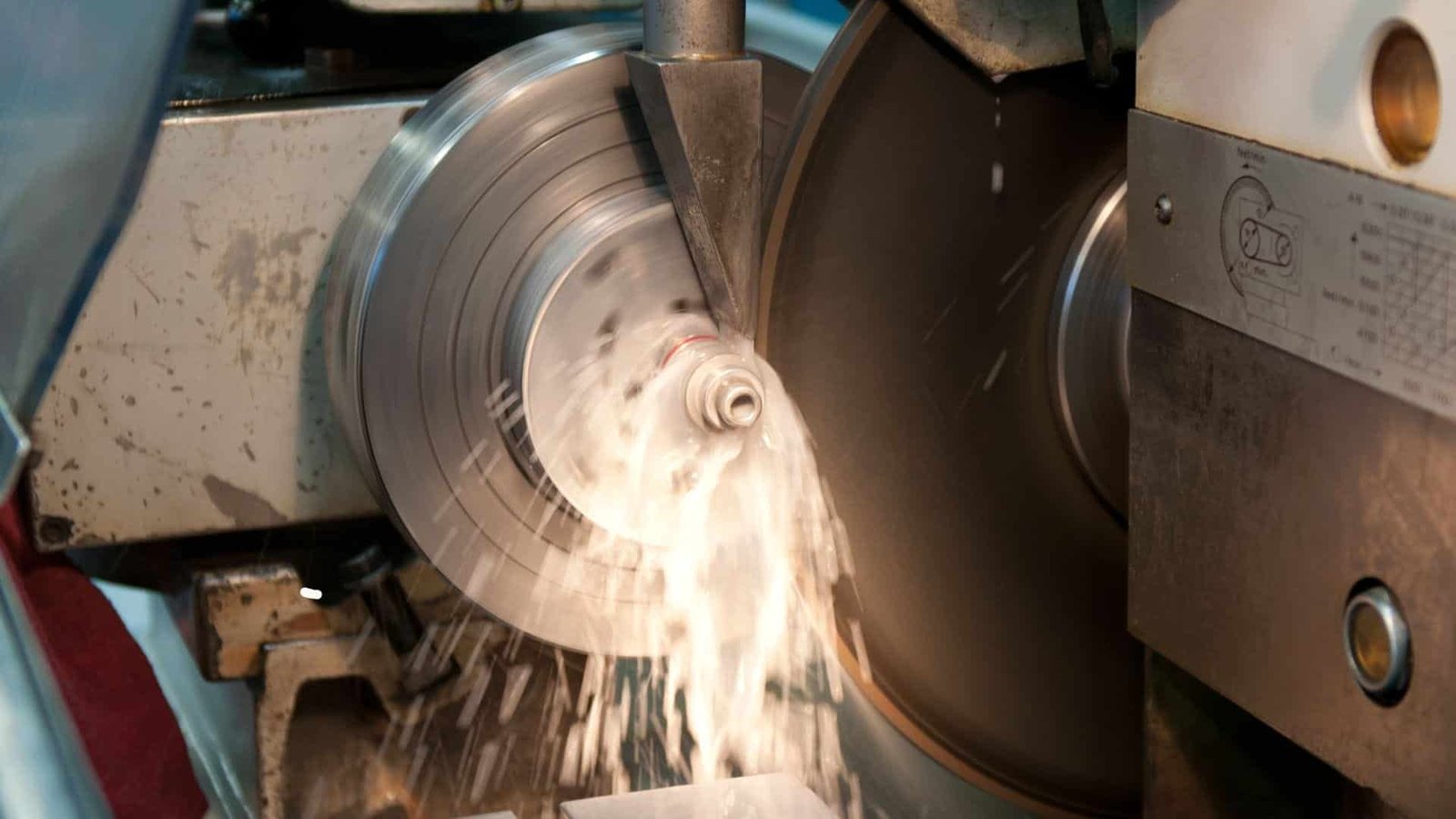

CNC binnenslijpmachines zijn speciaal ontworpen voor het afwerken van binnenoppervlakken zoals boringen. Andere slijpmachines, zoals vlakslijpmachines (voor vlakke delen), cilindrische slijpmachines (voor externe rondingen) en centerloze slijpmachines (voor grote volumes externe rondingen zonder opspanning), dienen verschillende doelen.

Hier is een tabel die de belangrijkste verschillen samenvat, gebaseerd op de uitgebreide kennis die we bij J&M Machine Tools hebben opgebouwd:

Functie	Interne slijper	Vlakslijpmachine	Centerloze slijpmachine	Cilindrische/externe slijpmachine
Definitie	A Slijpmachine4 voor verwerking interne oppervlakken5 van werkstukken (bijvoorbeeld boringen, tapse gaten, inwendig gevormde oppervlakken).	Een slijpmachine voor het bewerken van vlakke oppervlakken van werkstukken (bijv. vlakken, groeven).	Een slijpmachine waarbij het werkstuk ondersteund wordt door een werkblad, slijpschijf en regelschijf, en geslepen wordt op de buitendiameter zonder centers of klauwplaten.	Een slijpmachine voor het bewerken van externe oppervlakken van werkstukken (bijv. externe cilinders, tapers, schouders, gevormde externe oppervlakken).
Werkingsprincipe	Werkstuk roteert; een slijpschijf met een kleine diameter roteert op hoge snelheid en wordt axiaal/radiaal in het inwendige van het werkstuk gevoerd.	Het werkstuk ligt vast op een tafel (heen en weer bewegend of roterend); de slijpschijf (periferie of vlak) draait en slijpt het oppervlak.	Het werkstuk rust op een werkblad en draait tussen een slijpschijf met hoge snelheid en een langzamere, in dezelfde richting draaiende regelschijf, die de rotatie van het werkstuk en de axiale voeding (doorvoer) regelt.	Het werkstuk draait om zijn eigen as (meestal vastgehouden door centers of een klauwplaat); een slijpschijf met hoge snelheid wordt radiaal en/of axiaal (of vormgeslepen) tegen het buitenoppervlak gevoerd.
Typen werkstukken	Boringen, inwendige conische oppervlakken, inwendige getrapte boringen, inwendige gevormde oppervlakken (bijv. loopvlakken).	Vlakke oppervlakken, parallelle oppervlakken, getrapte oppervlakken, groeven, geleiderails.	Cilindrische onderdelen (massieve of holle staven/buizen), externe conische oppervlakken (eindtoevoer), eenvoudige externe gevormde oppervlakken (invoer).	Uitwendige cilindrische oppervlakken, uitwendige conische oppervlakken, schouders, vlakken (sommige modellen), gevormde uitwendige oppervlakken (bijv. nokkenassen, krukassen).
Kernverschil vs Anderen	Bewerkt interne oppervlakken.	Verwerkt vlakke oppervlakken.	Centerloze ondersteuning, efficiënt OD-slijpen.	Gecentreerde ondersteuning, zeer nauwkeurig slijpen van OD- en complexe buitenprofielen.

Hoewel pasmal slijpmachines ook werken aan precieze gaten, zijn ze vaak gericht op contouren in de gereedschaps- en matrijzenbouw en bieden ze niet altijd dezelfde gespecialiseerde interne oppervlakteafwerkingsmogelijkheden als een speciale CNC inwendige slijpmachine voor productievolumes. De belangrijkste conclusie is dat CNC inwendige slijpmachines meesters zijn in het inwendige domein, gebouwd om de unieke uitdagingen aan te gaan van het slijpen binnenin een werkstuk om eigenschappen te creëren waar andere slijpmachines simpelweg niet voor ontworpen zijn.

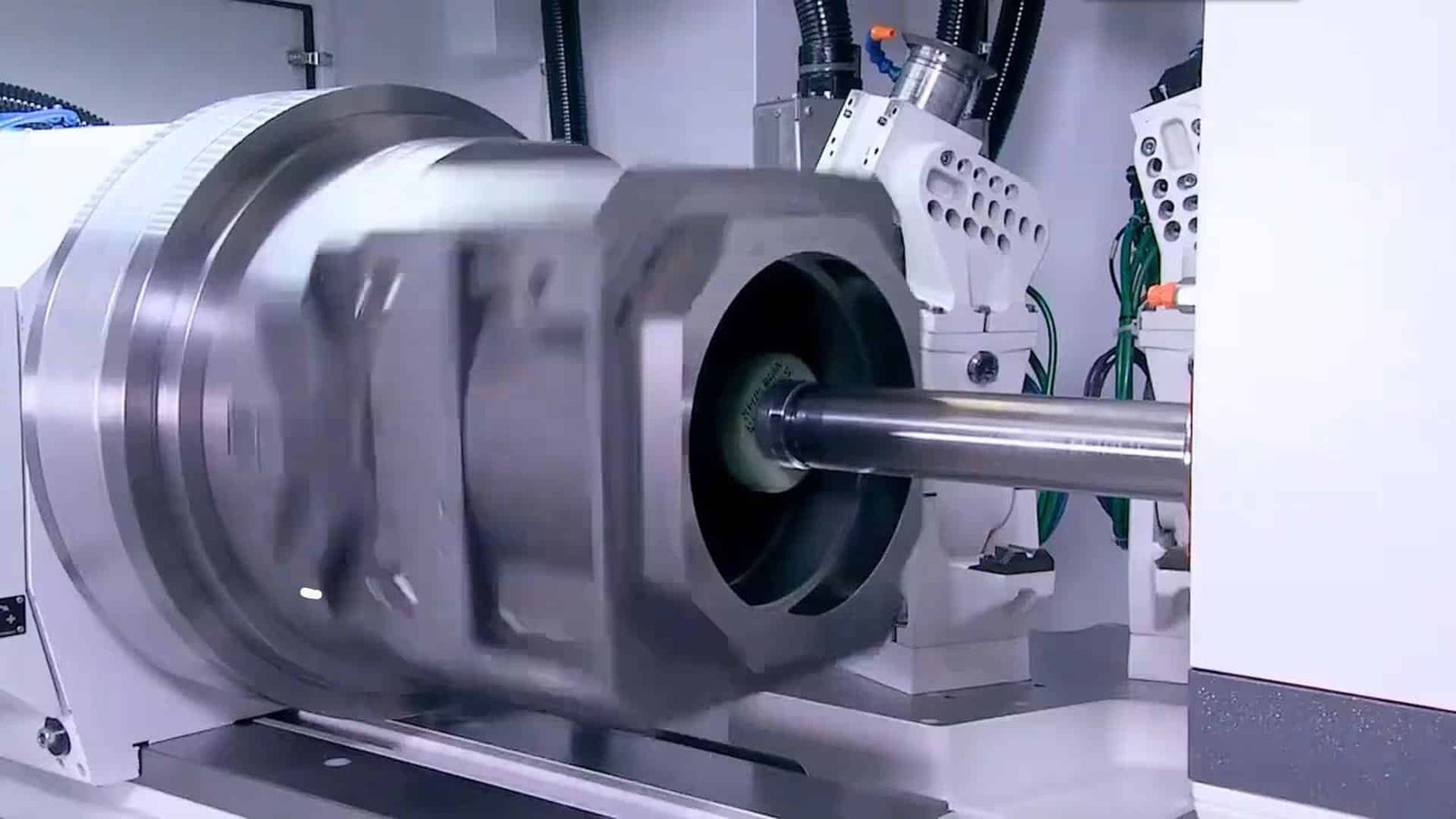

Hoe bereikt CNC inwendig slijpen hoge nauwkeurigheid en oppervlakteafwerking in boringen?

Wilt u absoluut perfecte interne afwerkingen en ongelooflijk krappe toleranties voor uw onderdelen? Dit consistent bereiken met handmatige middelen is een grote uitdaging, zo niet onmogelijk. CNC inwendig slijpen biedt de betrouwbare oplossing.

CNC inwendig slijpen bereikt een hoge precisie door een stijve machineconstructie, precieze CNC besturing van de schijf- en werkstukbewegingen, gespecialiseerde kleine slijpschijven, geoptimaliseerde slijpparameters, effectief gebruik van koelmiddel en regelmatige, vaak geautomatiseerde, wielreiniging.

Het bereiken van die spiegelachtige afwerking, vaak met oppervlakteruwheid onder 1 micrometer (Ra), en maatnauwkeurigheid op microniveau in een boring is geen toeval. Het is het resultaat van verschillende factoren die samenwerken.
Ten eerste, de CNC-besturing⁶ is van het grootste belang. Het maakt exacte programmering en uitvoering van het pad, de snelheid en de voedingssnelheden van de slijpschijf mogelijk. Dit zorgt voor consistente en herhaalbare resultaten die veel verder gaan dan handmatige mogelijkheden. Het systeem kan ook vaak minieme slijtage van de schijf tijdens een cyclus compenseren.
Ten tweede, de slijpschijf zelf wordt zorgvuldig gekozen. Slijpmiddelen zoals aluminiumoxide, siliciumcarbide of zelfs super-slijpmiddelen zoals CBN of diamant worden gekozen op basis van het materiaal van het werkstuk. Schijven met een fijnere korrel worden over het algemeen gebruikt voor nabewerkingen om gladdere oppervlakken te verkrijgen.
Ten derde, consistente spindelsnelheden en aanzetten⁷ worden onderhouden door de CNC. Gelijkmatige snelheden voorkomen ongelijkmatige materiaalafname en verminderen de kans op trillingen of onregelmatigheden in het oppervlak. Hoge spindelsnelheden, vaak vele duizenden toeren per minuut, zijn gebruikelijk voor de gebruikte wielen met een kleine diameter.
Ten vierde, effectief koelmiddel of smeermiddel is essentieel. Deze vloeistof dient meerdere doelen: het koelt de slijpzone om thermische schade aan het werkstuk en de schijf te voorkomen, het vermindert de wrijving en het spoelt slijpafval weg dat anders het oppervlak zou kunnen beschadigen.
Eindelijk, automatische wielbehandeling is een kritische functie op de meeste moderne CNC inwendige slijpmachines. Het slijpapparaat, zoals eerder genoemd, vervormt en verscherpt de slijpschijf met geprogrammeerde tussenpozen. Dit zorgt ervoor dat de slijpschijf zijn snijefficiëntie en profiel behoudt, wat van vitaal belang is voor het behouden van nauwe toleranties en een consistente oppervlakteafwerking over lange productieruns.

Welke soorten werkstukken zijn het meest geschikt voor CNC inwendig slijpen?

Weet u niet zeker of CNC inwendig slijpen het juiste proces is voor uw specifieke onderdelen? Het gebruik van de verkeerde productiemethode kan leiden tot slechte resultaten, verspilling van middelen en gemiste deadlines, een veelvoorkomende zorg die we aanpakken voor nieuwe klanten. Laten we de ideale werkstukken identificeren.

Werkstukken die het meest geschikt zijn voor CNC inwendig slijpen zijn werkstukken die nauwkeurige inwendige cilindrische, conische of complexe boringen vereisen met krappe toleranties en fijne oppervlaktekwaliteiten. Voorbeelden zijn lagerringen, hydraulische cilinders, motoronderdelen en medische apparatuur.

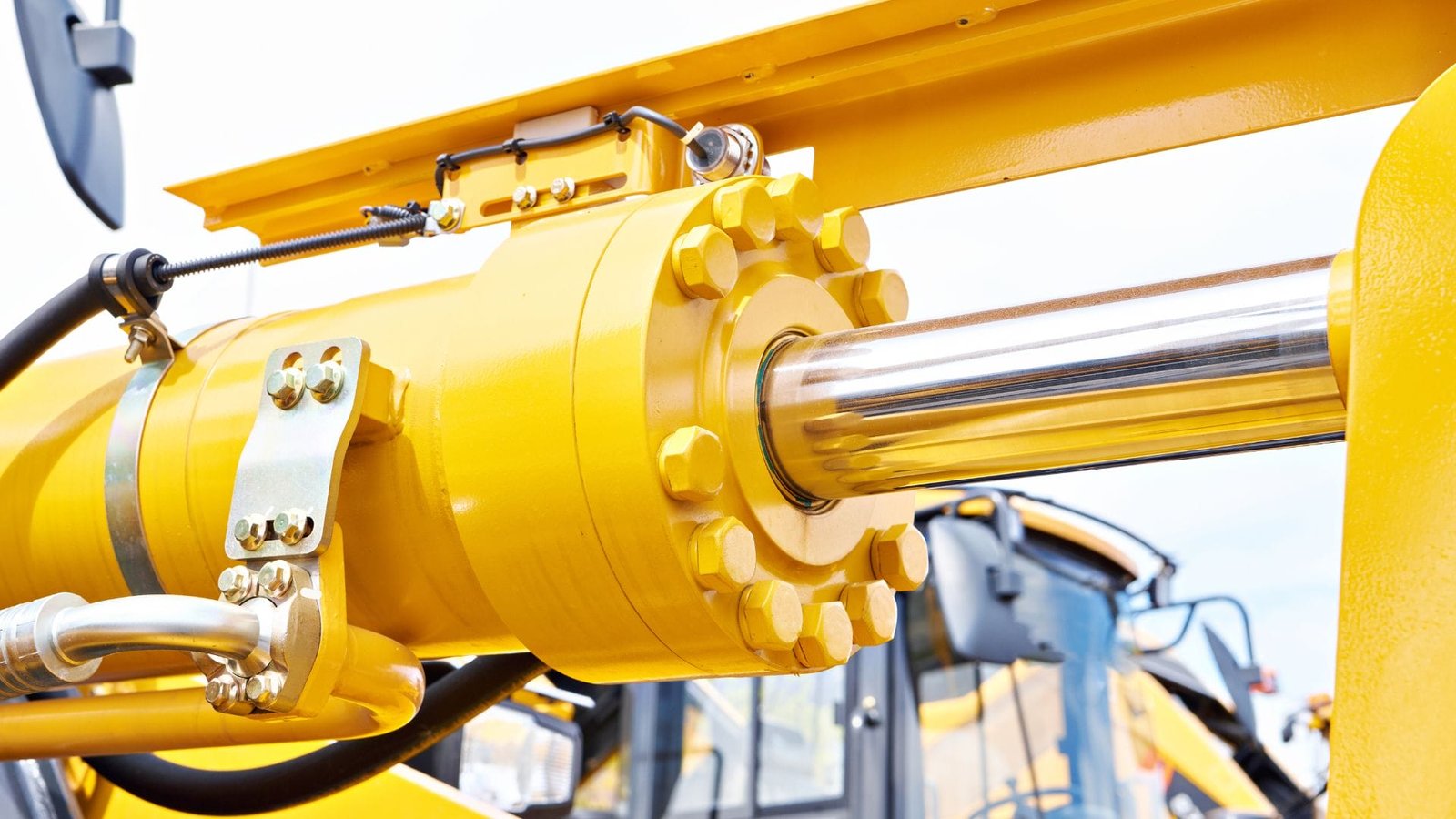

Denk na over lagerringen⁸waarbij de rondheid en oppervlakteafwerking van de binnenste rups van vitaal belang zijn voor de prestaties en levensduur. Hydraulische cilinders en klephuizen hebben nauwkeurig geslepen boringen nodig voor een effectieve afdichting en een soepele werking. In de automobielsector zijn veel motoronderdelen⁹ zoals cilindervoeringen, drijfstangkoppen en zuigerpenboringen vertrouwen op inwendig slijpen¹⁰ voor hun veeleisende toleranties.
Het proces is ook uitstekend voor tandwielassen waar interne splines of precisieboringen nodig zijn en voor industriële spuitkoppen en moffen waar het interne profiel de stroming of slijtage beïnvloedt. Zelfs onderdelen voor medische hulpmiddelenzoals onderdelen van chirurgische instrumenten of implantaten, vereisen vaak de hoge precisie en biocompatibele afwerkingen die mogelijk zijn met inwendig slijpen.
Materialen kunnen variëren van gehard staal en legeringen met hoge sterkte (zoals roestvrij staal of Inconel) tot meer exotische of brosse materialen zoals keramiek, carbiden of zelfs optisch glas in sommige gespecialiseerde toepassingen. Als uw onderdeel een inwendige diameter heeft die perfect rond, recht, specifiek conisch of zelfs een complex inwendig profiel moet hebben, dan is CNC inwendig slijpen vaak de beste, zo niet de enige manier om dit efficiënt en nauwkeurig te bereiken.

Conclusie

CNC inwendige slijpmachines zijn onmisbaar voor het uiterst nauwkeurig afwerken van inwendige boringen. Ze leveren uitzonderlijke nauwkeurigheid, oppervlaktekwaliteit en herhaalbaarheid en verhogen de productiviteit voor kritische componenten in vele veeleisende industrieën wereldwijd.

---
