Precisa de criar roscas externas precisas de forma rápida e eficiente? Cansado da lentidão do torneamento tradicional ou de configurações complexas de fresagem que simplesmente não são suficientes para a produção em volume ou materiais complicados? Uma máquina de turbilhonamento pode ser a solução especializada e de alta velocidade que procura.

Uma máquina de turbilhonamento é uma peça especializada de equipamento, frequentemente um acessório para tornos (especialmente do tipo suíço) ou uma máquina dedicada, utilizada para criar roscas externas precisas. Utiliza pastilhas de metal duro ou outras pastilhas avançadas montadas num anel de corte rotativo de alta velocidade para fresar roscas numa peça de trabalho, oferecendo uma velocidade, precisão e eficiência excepcionais.

É um método avançado de processamento de roscas, particularmente valioso para perfis complexos ou produção de grandes volumes. Embora muitas vezes focado em roscas, a sua precisão torna-o um ativo significativo no fabrico moderno. Vamos explorar como esta tecnologia impressionante funciona e porque é que se destaca.

Como funciona uma máquina giratória?

Viu uma máquina de turbilhonamento a funcionar mas não sabe como é que corta roscas com tanta precisão e rapidez? Envolve rotação de alta velocidade e controlo preciso dos eixos, essencialmente um processo de fresagem altamente optimizado especificamente para roscas.

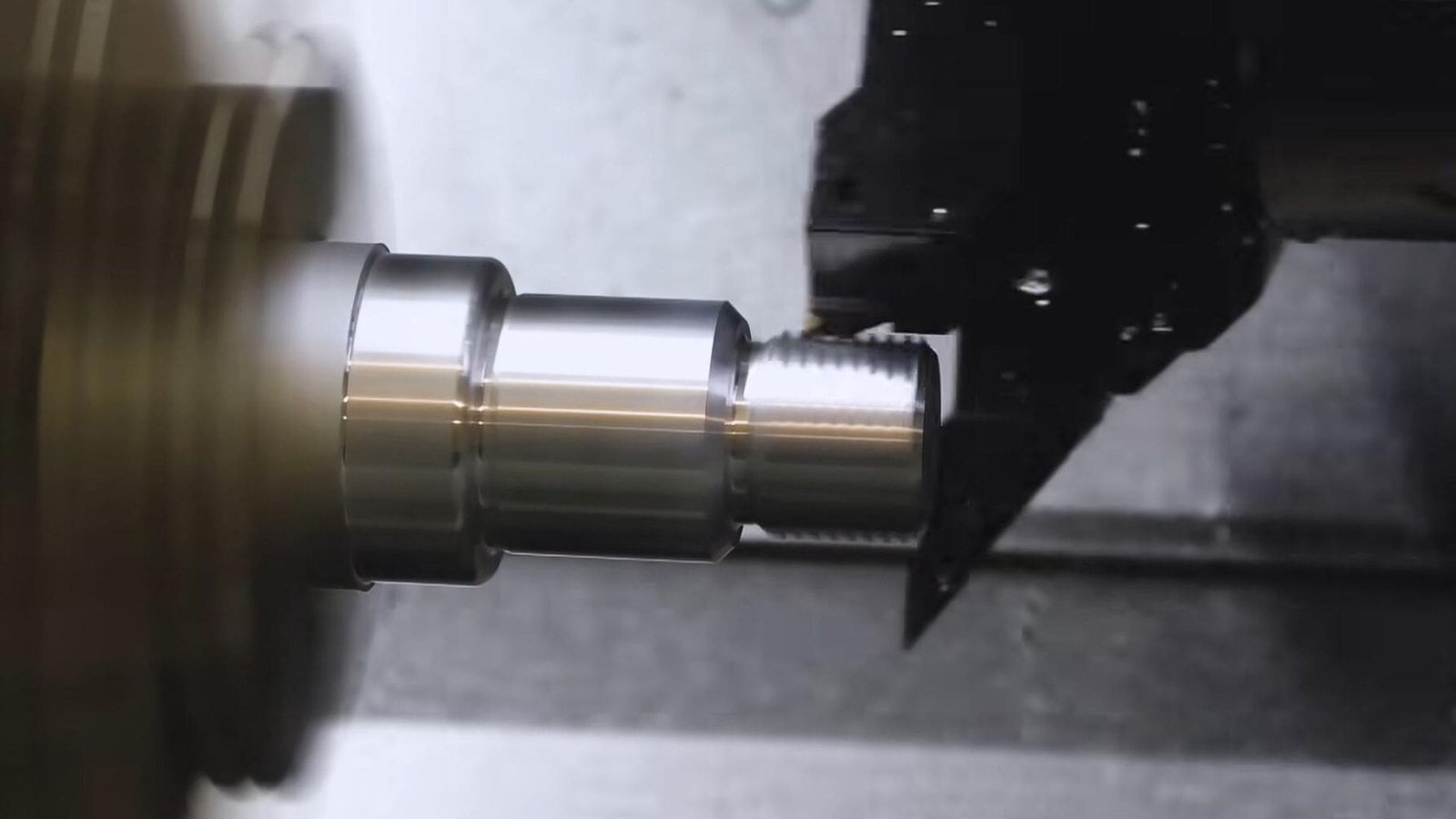

O anel de corte da unidade de turbilhonamento, que contém várias pastilhas (frequentemente de carboneto, CBN ou cerâmica) moldadas ao perfil da rosca, gira a velocidades muito elevadas. Simultaneamente, a peça de trabalho (controlada pelo eixo C do torno) roda muito mais lentamente. A cabeça da ferramenta move-se linearmente ao longo do eixo Z para criar o passo, enquanto o eixo A ajusta o ângulo de corte para a hélice e o eixo X controla o diâmetro menor da rosca. Este movimento coordenado fresa a rosca, completando-a frequentemente numa única passagem e produzindo aparas em forma de vírgula.

Vamos analisar esses eixos e movimentos:

• Anel de corte de alta velocidade: Este é o núcleo, girando rapidamente com várias arestas de corte engatadas.
• Rotação lenta da peça de trabalho (eixo C): Assegura a estabilidade e ajuda a definir a forma da linha.
• Avanço linear (eixo Z): Controla o movimento ao longo do comprimento da peça de trabalho, determinando o passo da rosca em coordenação com a rotação do eixo C. A alteração da direção de deslocação do eixo Z permite cortar roscas tanto à direita como à esquerda.
• Ajuste do ângulo (eixo A): Inclina a cabeça de turbilhonamento para corresponder ao ângulo de hélice necessário da linha.
• Controlo do diâmetro (eixo X): Define a profundidade de corte, controlando o diâmetro menor da rosca.

Este processo é um corte interrompido¹No entanto, consegue uma precisão e um acabamento superficial notáveis. A formação suave de aparas também lhe permite maquinar eficazmente até materiais endurecidos (até 65 HRc) e materiais frágeis, o que pode ser um desafio para outros métodos.

• Formas de corte (recapitulação): Podem ser concebidas para corte de roscas internas ou externas, sendo as externas mais comuns e frequentemente com ajuste do ângulo de hélice (por exemplo, ±40°).
• Métodos de corte (recapitulação): Pode utilizar a fresagem para a frente (em subida) ou a fresagem inversa (convencional), dependendo da dureza do material e da rigidez da máquina.

Este controlo preciso sobre múltiplos eixos permite a elevada eficiência e qualidade pelas quais o turbilhonamento é conhecido.

Quais são as vantagens da máquina de turbilhonar em relação ao torno na maquinagem de roscas?

Continua a confiar apenas no torneamento de ponto único para todas as suas roscas? Frustrado com as múltiplas passagens, o desgaste da ferramenta em materiais duros, os longos tempos de ciclo ou a necessidade de um líquido de refrigeração sujo? O turbilhonamento oferece vantagens atraentes, tornando-o uma solução de roscagem moderna e económica.

As máquinas de turbilhonamento são significativamente mais rápidas (tempos de ciclo até 3 vezes mais rápidos do que os tornos), proporcionam acabamentos de superfície muitas vezes comparáveis à retificação, lidam eficazmente com materiais difíceis/endurecidos (até 65 HRc), permitem uma maquinação a seco económica e são excelentes em roscas profundas ou peças com relações comprimento/diâmetro longas.

Com base na minha experiência na J&M Machine Tools, a mudança para o turbilhonamento pode melhorar drasticamente as métricas de produção de roscas. Aqui está uma comparação mais detalhada:

Caraterística	Vantagem do turbilhão	Porque é que é importante
Tempo de ciclo	Até 3x mais rápido do que o torneamento tradicional. A capacidade de passagem única reduz os passos (>60%) e o tempo (>50%).	Grande aumento da produtividade, menor custo por peça, entrega mais rápida.
Acabamento da superfície	Excelente acabamento, frequentemente comparável à retificação (Ra 0,8μm ou melhor). Menos picos poliédricos devido à ação de corte.	Reduz/elimina as operações de acabamento secundário.
Custo-eficácia	Permite a maquinação a seco (sem custos/gestão de refrigerante). Tempo de preparação reduzido (sem correspondência de pastilhas de desbaste/acabamento).	Custos de funcionamento mais baixos, instalação mais simples, ambiente mais limpo.
Materiais difíceis	Maquina eficazmente aços endurecidos (até 65 HRc), ligas de titânio, superligas, aços inoxidáveis.	Expande a capacidade, processamento fiável para trabalhos difíceis.
Fios profundos/longos	É excelente com perfis de rosca profundos e peças com elevadas relações comprimento/diâmetro (proporciona melhor suporte/rigidez).	Lida com geometrias complexas onde o torneamento pode ser difícil.
Exatidão	Elevada exatidão dimensional e precisão do perfil da rosca, melhorada por graus em comparação com alguns métodos.	Garante peças de alta qualidade, ajuste e funcionamento fiáveis.
Vida útil da ferramenta	A carga de corte distribuída por várias pastilhas pode melhorar a longevidade da ferramenta em comparação com o torneamento de ponto único.	Menos tempo de paragem para troca de ferramentas, desempenho consistente.
Integração do torno	Acessórios disponíveis para tornos existentes (especialmente do tipo suíço), ou disponíveis como máquinas dedicadas.	Opções de implementação flexíveis em função das necessidades.

Estas vantagens tornam o turbilhonamento uma escolha superior para muitas aplicações exigentes de maquinagem de roscas, ultrapassando as limitações do torneamento tradicional.

A máquina de turbilhonamento é adequada para o fabrico em grande escala ou apenas para a produção em pequena escala?

Está a pensar se esta tecnologia especializada se adequa a necessidades de grande volume ou se é apenas para peças de nicho e de baixo volume? Pode ser ampliada se as suas necessidades de produção aumentarem? A resposta é sim - o turbilhonamento é suficientemente versátil para ambos os extremos do espetro.

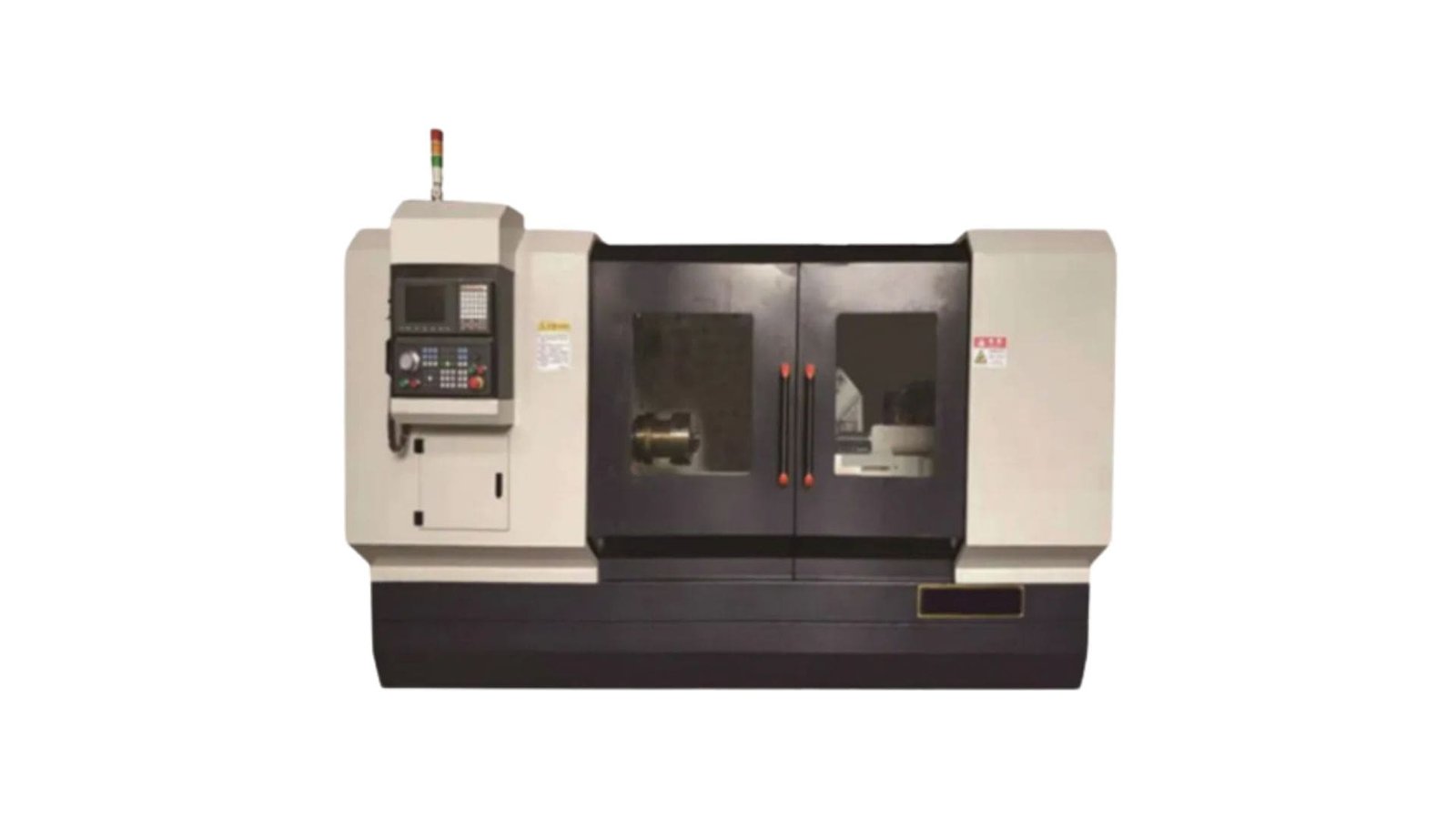

As máquinas de turbilhonamento são adequadas tanto para trabalho de pequena escala e de alta precisão como para fabrico em grande escala. As máquinas de turbilhonamento dedicadas são ideais para a produção de grandes volumes, enquanto os acessórios de turbilhonamento em tornos do tipo suíço oferecem flexibilidade para lotes mais pequenos ou lojas com necessidades variadas.

Eis como se adapta a diferentes escalas:

• Fabrico em grande escala: Máquinas de turbilhonamento dedicadas² (como algumas séries de fabricantes como a Leistritz) são optimizadas para um elevado rendimento. A sua velocidade, fiabilidade, potencial de automatização e eficiência tornam-nas perfeitas para as indústrias que necessitam de milhares ou milhões de peças roscadas idênticas (por exemplo, automóvel, médica). A redução significativa do tempo de ciclo em comparação com outros métodos é um fator importante neste caso.
• Produção em pequena escala / flexível: Para oficinas ou fabricantes que produzem lotes mais pequenos ou uma maior variedade de peças, a adição de um acessório giratório³ a uma pessoa capaz Torno CNC de tipo suíço⁴ é uma óptima opção. Isto proporciona os benefícios do turbilhonamento (velocidade, qualidade em roscas difíceis) sem investir numa máquina totalmente dedicada, mantendo a versatilidade do torno para outras operações.

Assim, quer esteja a fabricar uma mão-cheia de protótipos complexos ou a executar linhas de produção contínuas, é provável que exista uma solução de turbilhonamento que se adapte à sua escala e aos seus requisitos.

Que produtos podem ser processados por uma máquina de turbilhonamento e em que domínios são utilizados esses produtos?

Está a pensar em peças específicas como parafusos de precisão, engrenagens sem-fim ou talvez até implantes médicos? Está a pensar exatamente onde é que a tecnologia de turbilhonamento deixa a sua marca? A sua capacidade estende-se a uma vasta gama de componentes críticos em muitas indústrias chave.

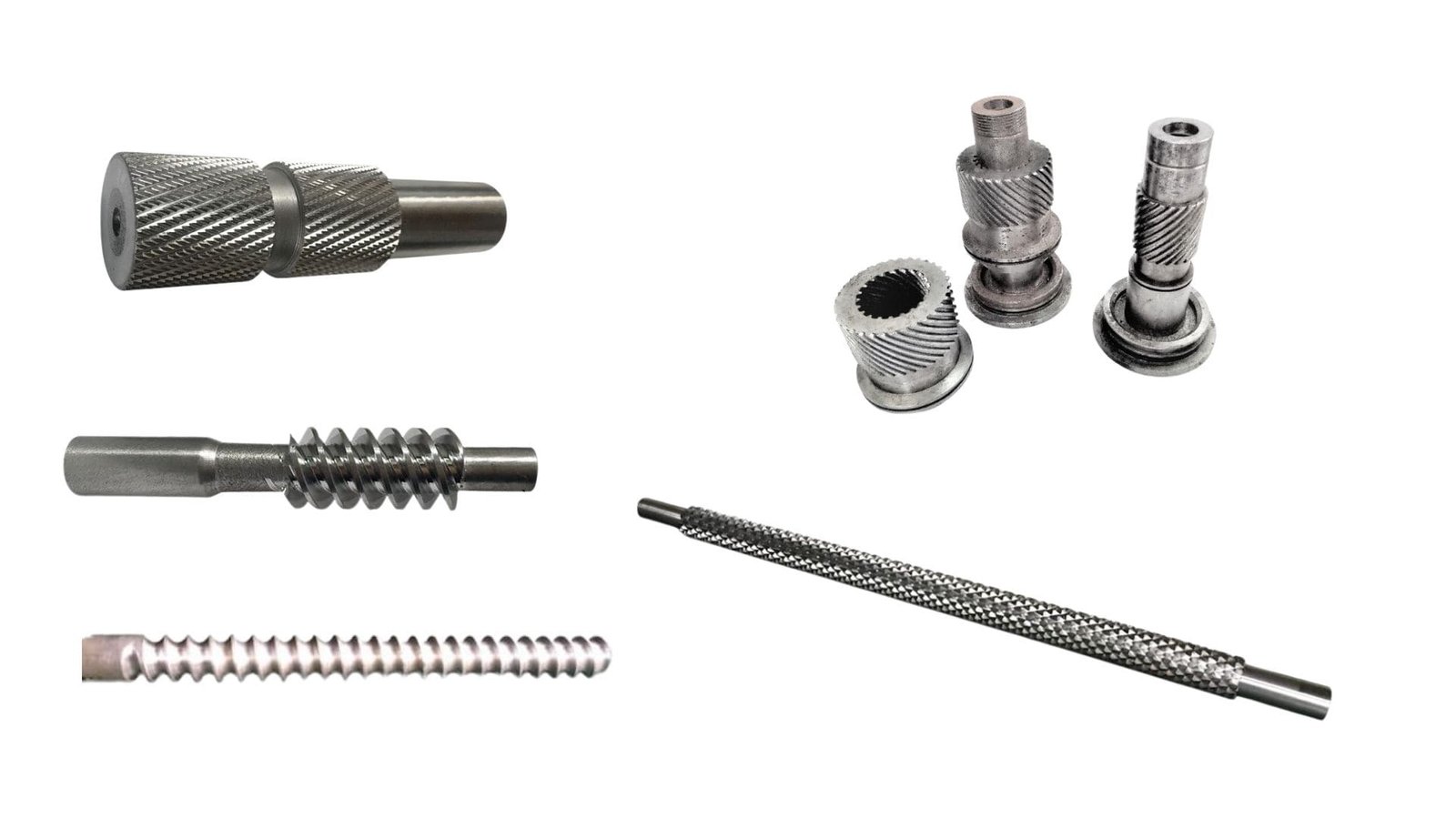

As máquinas de turbilhonamento são excelentes na produção de peças roscadas externas, como parafusos e cavilhas, engrenagens/eixos sem-fim, parafusos de chumbo (incluindo parafusos de esferas), rotores de bombas e componentes médicos críticos, como parafusos para ossos. Estas peças de alta precisão são vitais nos sectores da indústria transformadora, aeroespacial, automóvel, médico e energético.

A precisão, a velocidade e as capacidades de manuseamento de materiais do turbilhonamento tornam-no ideal para:

• Produtos:

  • Parafusos de chumbo e parafusos de esferas: Para movimentos lineares precisos em máquinas-ferramentas, automação, robótica e actuadores aeroespaciais.
  • Veios e engrenagens de parafuso sem-fim: Utilizado em caixas de velocidades para direção automóvel, accionamentos industriais e mecanismos de elevação.
  • Parafusos médicos: Parafusos ósseos de alta precisão, parafusos de fixação da coluna vertebral e implantes dentários, muitas vezes feitos de titânio ou PEEK, exigem formas de rosca específicas e biocompatibilidade. Esta é uma área de aplicação chave, talvez inesperada.
  • Rotores da bomba: Certos tipos de rotores de bombas com perfis helicoidais.
  • Fixadores e actuadores aeroespaciais: Componentes roscados complexos e de alta resistência para estruturas de aeronaves e sistemas de controlo.
  • Componentes para automóveis: Peças roscadas para transmissões, sistemas de direção e motores.
  • Fixadores gerais: Produção de grande volume de parafusos e pernos especializados ou normalizados onde a eficiência é fundamental.

• Campos de utilização:

  • Fabrico: Montagens mecânicas gerais que requerem roscas de precisão.
  • Aeroespacial e Defesa: Componentes críticos que necessitam de elevada fiabilidade e precisão.
  • Automóvel: Produção em grande escala de peças de transmissão e de direção.
  • Indústria de dispositivos médicos: Implantes cirúrgicos, instrumentos e componentes dentários.
  • Setor da energia: Componentes para equipamentos de produção de energia, petróleo e gás.
  • Indústria de máquinas-ferramenta: Construção de componentes de controlo de movimentos precisos para outras máquinas.

A capacidade de criar eficientemente roscas complexas e precisas em materiais difíceis torna o turbilhonamento indispensável nestes campos exigentes.

Conclusão

Em resumo, as máquinas de turbilhonamento oferecem um método especializado e altamente eficiente para produzir roscas externas. Oferecem vantagens significativas em termos de velocidade, qualidade da superfície, relação custo-eficácia e capacidade de material em comparação com o torneamento tradicional, tornando-as adequadas tanto para trabalhos de precisão em pequena escala como para o fabrico de grandes volumes em indústrias críticas.

---
