Está a tentar rodar eixos longos e finos, como eixos ou mesmo canos de espingarda, com precisão no seu torno CNC? Sem um suporte adequado, estas peças podem facilmente oscilar, dobrar-se sob as forças de corte ou vibrar, conduzindo a um acabamento superficial deficiente e a dimensões incorrectas.

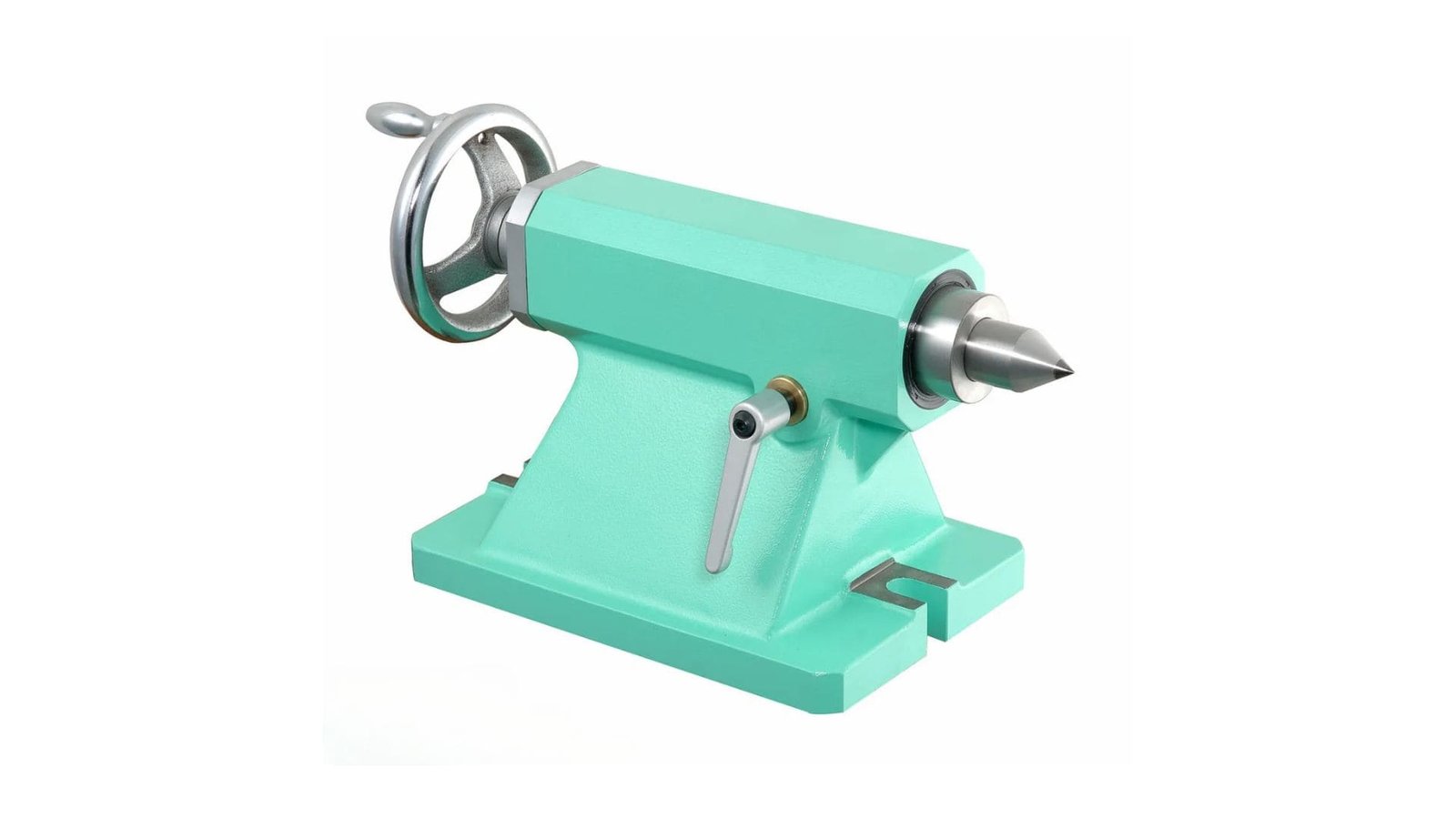

O cabeçote móvel suporta principalmente a extremidade livre de peças de trabalho mais longas mantidas na bucha do fuso principal, evitando a deflexão e a vibração. Assegura a estabilidade, permite uma maquinação precisa ao longo do comprimento da peça e, por vezes, pode conter ferramentas para operações de centragem.

Este suporte é fundamental para muitas operações de torneamento, especialmente quando o comprimento da peça de trabalho é significativamente maior do que o seu diâmetro. Mas conhecer apenas a sua função básica não é suficiente. Como é que a sua utilização tem impacto na qualidade das peças que fabricamos e quais são os factores críticos, como o tipo de centro, o alinhamento e a pressão?

A utilização do contra-ponto pode melhorar a precisão e o acabamento superficial das peças maquinadas?

Está a debater-se com afunilamentos, marcas de vibração ou arredondamento deficiente em peças torneadas mais compridas, especialmente aquelas com rácios elevados de comprimento/diâmetro? Estes problemas resultam frequentemente da flexão ou vibração da peça de trabalho durante o corte, arruinando as tolerâncias e o aspeto final.

Sim, a utilização do contra-ponto melhora significativamente a precisão e o acabamento da superfície, fornecendo um suporte rígido que minimiza a deflexão e a vibração da peça de trabalho. Isto leva diretamente a uma melhor precisão dimensional (menos conicidade, melhor arredondamento) e a um acabamento mais suave.

Na J&M Machine Tools, sabemos que quando uma ferramenta de corte é pressionada contra uma peça de trabalho longa, ela quer dobrar. Sem esse apoio crucial na extremidade, obtém-se inconsistências. A sua investigação confirma os benefícios:

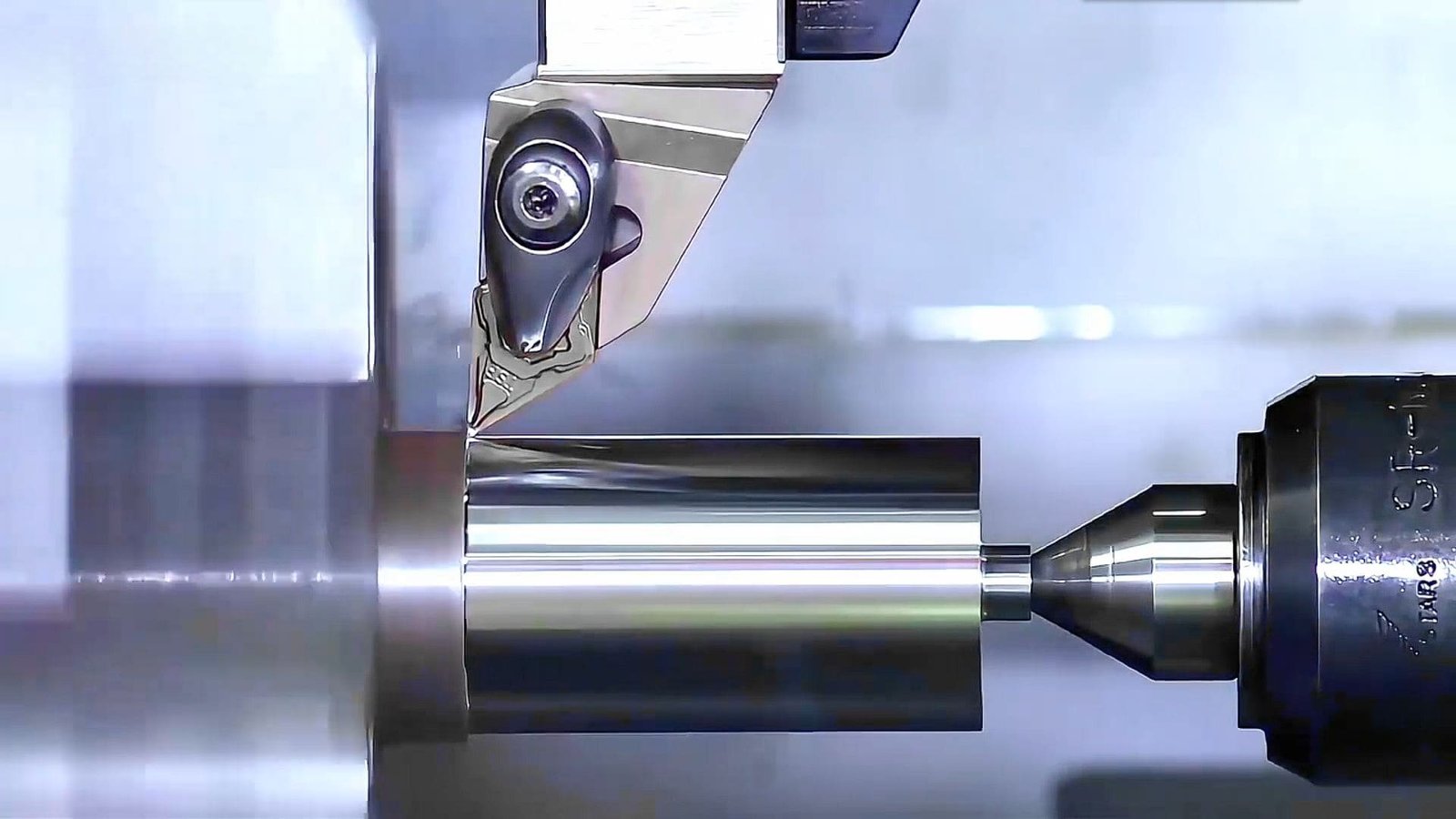

• Estabilidade e redução da deflexão¹: O cabeçote móvel actua como uma âncora sólida, mantendo a peça de trabalho estável entre o fuso e o centro do cabeçote móvel. Isto neutraliza as forças de corte, impedindo que a peça se dobre para longe da ferramenta, o que é essencial para evitar a conicidade, especialmente em peças com relações comprimento/diâmetro superiores a 2:1 ou 3:1.
• Vibração minimizada (Chatter): Uma peça de trabalho bem apoiada é muito menos suscetível de vibrar durante o corte. Menos vibração significa um acabamento de superfície significativamente mais suave (menor valor de rugosidade) e melhor arredondamento, crítico para componentes de alta precisão como os da indústria aeroespacial.
• Melhoria do alinhamento e da concentração²: Ajuda a garantir que a peça de trabalho roda de forma fiel ao eixo central do torno, mantendo a concentricidade ao longo do seu comprimento. Isto é vital para obter diâmetros e formas exactos de forma consistente. O cabeçote móvel combate eficazmente os erros axiais e os problemas de arredondamento resultantes de um apoio deficiente.

Qual é a diferença entre utilizar um centro vivo e um centro morto no cabeçote móvel?

Está confuso quanto à utilização de um centro "vivo" ou "morto" no seu contra-ponto e quanto ao impacto dessa escolha na sua maquinagem CNC? Uma escolha incorrecta pode levar a um calor excessivo, desgaste prematuro ou suporte inferior, afectando a qualidade e a eficiência do trabalho.

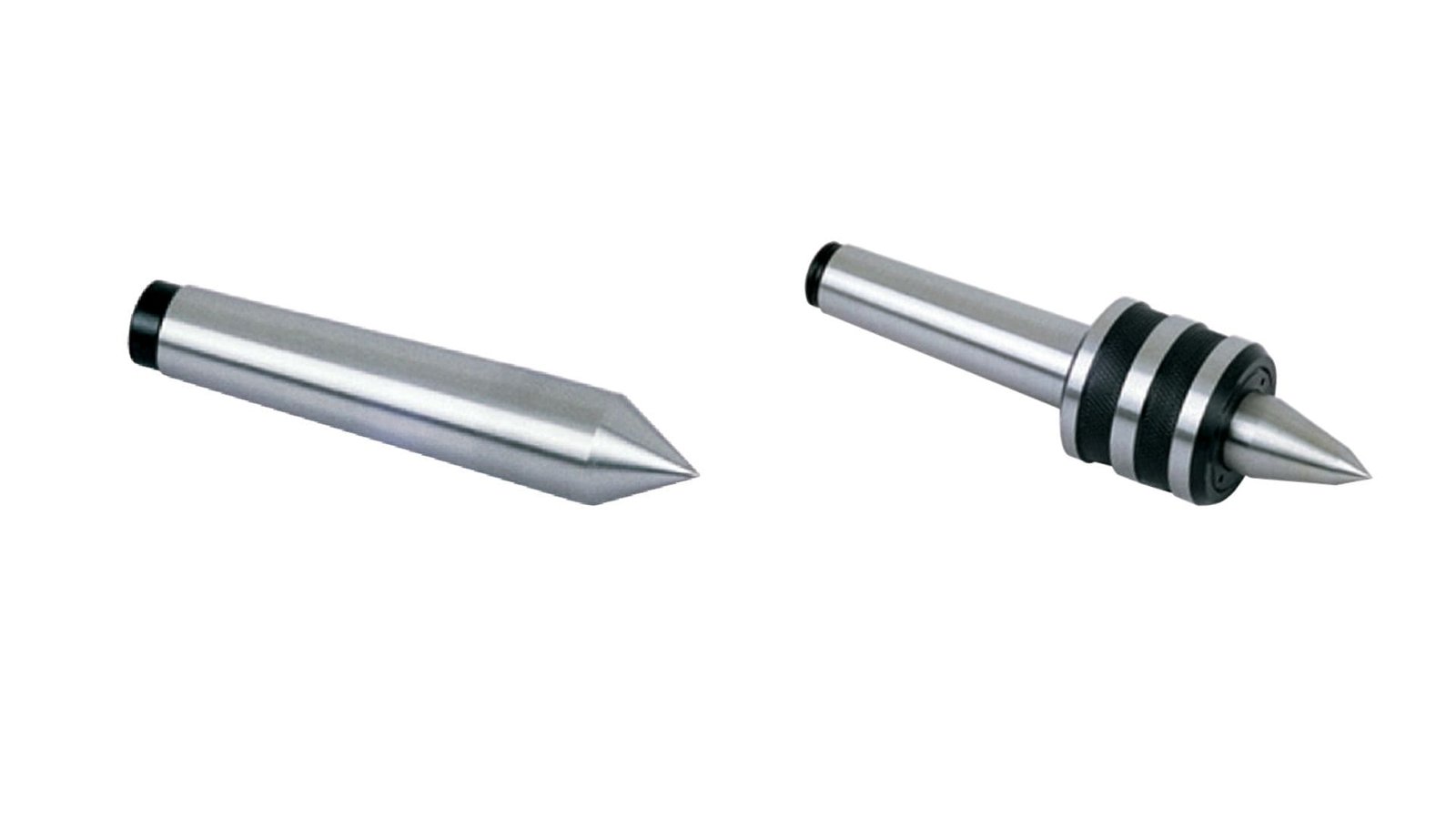

Um centro de vida tem rolamentos internos que permitem a rotação da sua ponta com a peça de trabalho, minimizando o atrito e o calor. Um ponto morto é sólido; a peça de trabalho gira contra a sua ponta estacionária, gerando mais fricção e calor.

Compreender a distinção é fundamental para otimizar a sua configuração, especialmente num ambiente CNC exigente. A sua pesquisa fornece uma comparação clara:

Caraterística	Centro em direto	Centro morto (Centro fixo)
Rotação	A ponta roda com a peça de trabalho através de rolamentos internos	A ponta é fixa; a peça de trabalho roda contra ela
Atrito/Calor	Baixa fricção, menor produção de calor	Atrito elevado, possibilidade de produção de calor significativo
Limite de velocidade	Adequado para RPMs mais elevadas, comuns na maquinagem CNC	Limites de RPM mais baixos devido a fricção/acumulação de calor
Exatidão	Muito boa precisão de posicionamento, mantém a concentricidade	Simples, rigidez inicial potencialmente elevada
Vestir	Desgaste dos rolamentos ao longo do tempo (requer manutenção)	A ponta desgasta-se devido à fricção (necessita de lubrificação)
Adequação	Preferencialmente para CNC (velocidade, grandes tiragens, materiais sensíveis ao calor)	Configurações mais simples, tornos manuais, velocidades mais baixas

Para a maioria dos Aplicações de tornos CNC³ centrado na velocidade, precisão e eficiência, o centro vivo é a escolha padrão. A sua capacidade de rotação reduz drasticamente o atrito, evitando que o orifício central da peça de trabalho se queime ou distorça e permitindo uma maior velocidades de corte⁴ sem problemas. Os centros mortos, embora mais simples, requerem uma lubrificação cuidadosa e uma gestão da velocidade para evitar o desgaste e os danos causados pelo calor, o que os torna menos práticos para trabalhos CNC automatizados ou de longa duração.

Como é que o alinhamento e a pressão corretos do cabeçote móvel afectam os resultados da maquinagem?

Já configurou meticulosamente a sua peça de trabalho com o contra-ponto, mas continua a deparar-se com cones frustrantes, diâmetros inconsistentes ou acabamentos pobres? Muitas vezes, o culpado não é a peça de trabalho ou a ferramenta, mas sim o alinhamento ou a pressão incorrecta do contra-ponto.

O alinhamento correto do contra-ponto é crucial; o desalinhamento causa diretamente erros de conicidade e de arredondamento. Uma pressão incorrecta (demasiado pequena ou demasiado grande) conduz a vibrações, deflexões, mau acabamento, danos na peça ou mesmo riscos de segurança.

Pense nos centros do cabeçote móvel e do fuso que precisam de formar uma linha perfeitamente reta, paralela ao eixo Z da base do torno. A sua investigação realça a natureza crítica de acertar este ponto:

• Efeitos de alinhamento⁵: Se o centro do contra-ponto não estiver perfeitamente alinhado (horizontal ou verticalmente) com o eixo do fuso, força a peça de trabalho a rodar excentricamente. Este garantias um cone ao longo do comprimento da peça e pode também introduzir erros de arredondamento. A manutenção do alinhamento assegura que a peça roda concentricamente para cortes precisos.
• Efeitos da pressão: Aplicar a quantidade certa de pressão é um ato de equilíbrio.
  • Demasiada pouca pressão: A peça de trabalho não é mantida em segurança. Pode vibrar excessivamente (vibração), deslocar-se ligeiramente durante o corte ou deformar-se sob a pressão da ferramenta, levando a um mau acabamento da superfície, imprecisões dimensionais⁶e potencial redução da vida útil da ferramenta.
  • Demasiada pressão: Especialmente em peças finas ou materiais delicados, a força excessiva pode fazer com que a peça de trabalho se curve ou deforme. Pode também danificar o furo central na peça, sobreaquecer o centro (especialmente centros mortos) ou colocar uma tensão indevida nos rolamentos do centro vivo ou mesmo nos rolamentos do eixo da máquina.

A obtenção de resultados de alta qualidade exige consistentemente ambos alinhamento geométrico preciso e pressão de aperto adequada e cuidadosamente controlada, adaptada à peça a trabalhar e às forças envolvidas na operação de maquinagem.

Como ajustar corretamente a posição do contra-ponto?

Precisa de alinhar o seu contra-ponto com precisão mas não tem a certeza do melhor procedimento? Confiar em adivinhações ou em simples verificações visuais não é suficiente para a precisão do CNC e resultará provavelmente em peças sucateadas devido ao cone ou a outros erros geométricos.

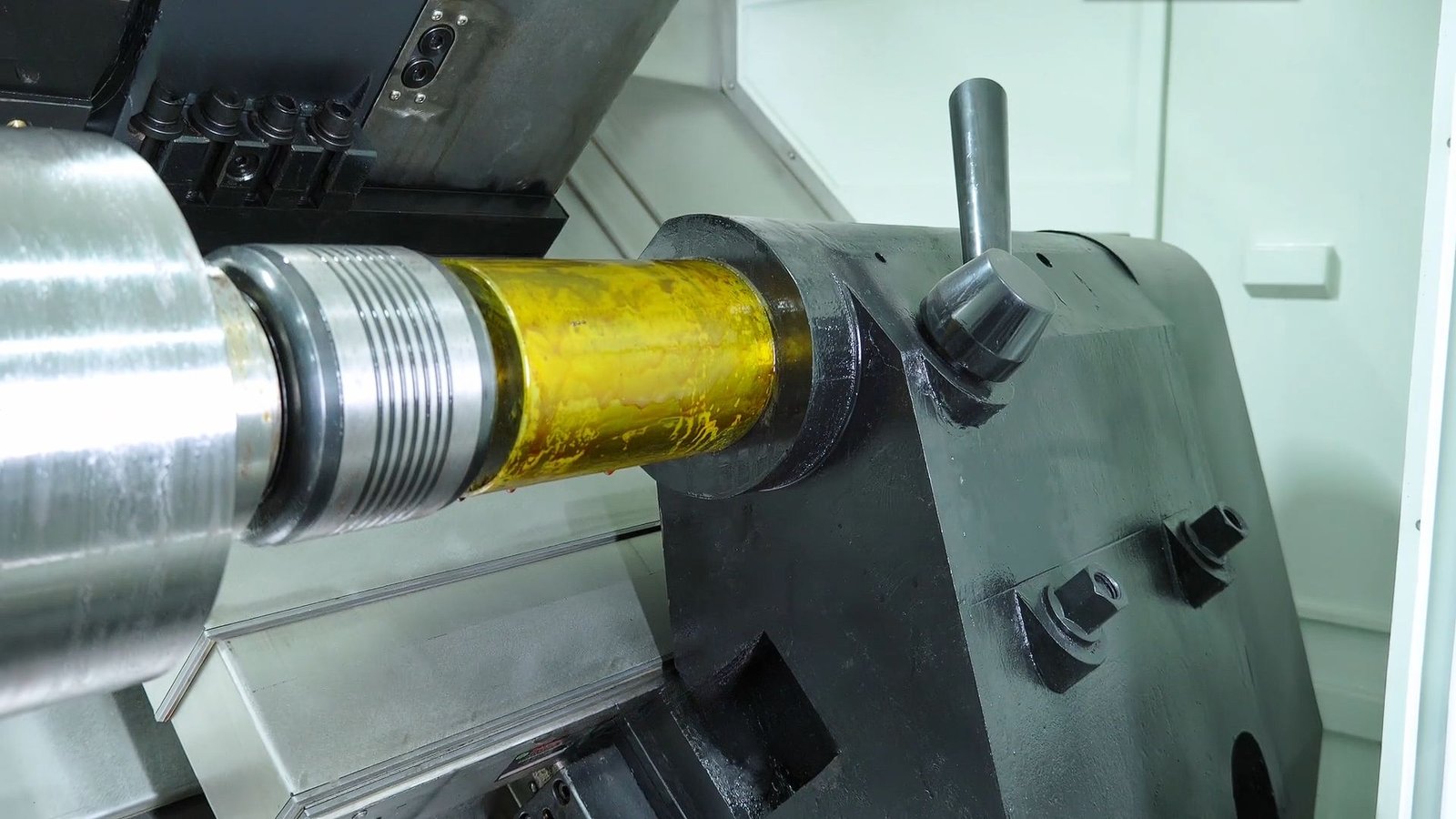

Ajuste o contra-ponto deslizando-o primeiro para perto da peça de trabalho, bloqueando-o e, em seguida, afinando a extensão da bucha através do volante/parafuso de avanço. Crucialmente, verifique o alinhamento usando um relógio comparador contra uma barra de teste ou diâmetro de precisão antes de aplicar a pressão apropriada.

Obter o contra-ponto perfeitamente coaxial com a linha central do fuso não é negociável para trabalhos de precisão. Com base na prática padrão e na sua pesquisa detalhada, aqui está um método fiável:

1. Desapertar o bloqueio: Solte o mecanismo de bloqueio principal que fixa o corpo do contra-ponto às guias da base do torno.
2. Posição áspera: Deslize manualmente todo o conjunto do contra-ponto ao longo das vias até à posição aproximada necessária para o comprimento da peça de trabalho.
3. Corpo da fechadura: Aperte firmemente o fecho principal para fixar a posição do corpo do contra-ponto na mesa.
4. Ajustar a pena: Utilize o volante ou o parafuso de avanço para estender a bucha do contra-ponto (a parte que segura o centro) em direção à peça de trabalho. Instale o centro apropriado (vivo ou morto).
5. Verificar o alinhamento (passo crítico):
   • Montar uma barra de teste de precisão entre centros ou rodar um diâmetro preciso em material mantido no mandril.
   • Utilizar um indicador de teste sensível montado no carro/correia transversal.
   • Verificar se alinhamento vertical passando o indicador ao longo da superfície superior da barra de teste/diâmetro ou da própria haste do contra-ponto. Ajuste a altura (muitas vezes usando calços sob a base do contra-ponto, se necessário) até que a leitura seja consistente.
   • Verificar se alinhamento horizontal passando o indicador ao longo do lado virado para o operador. Ajuste utilizando os parafusos de ajuste lateral do cabeçote móvel até que a leitura seja consistente ao longo do comprimento.
6. Aplicar pressão: Avançar a fresa cuidadosamente para encaixar o centro no orifício central da peça de trabalho. Aplique pressão suficiente para segurar a peça de forma segura sem a deformar - isto requer frequentemente algum tato ou referência às especificações da máquina.
7. Verificar a estabilidade: Tente mover suavemente a extremidade da peça de trabalho perto do contra-ponto para garantir que está firmemente presa sem folga antes de iniciar o corte. Para peças longas/críticas, considere um corte de teste e meça o cone, fazendo ajustes finos conforme necessário para compensar qualquer desgaste menor da forma.

Este processo metódico assegura que o contra-ponto fornece um suporte preciso e estável.

Conclusão

O cabeçote móvel é um componente vital do torno CNC para suportar peças de trabalho mais longas, melhorando drasticamente a precisão da maquinação e o acabamento da superfície. Compreender os centros vivos vs. mortos e assegurar meticulosamente o alinhamento e a pressão adequados são essenciais para obter resultados óptimos.

---
