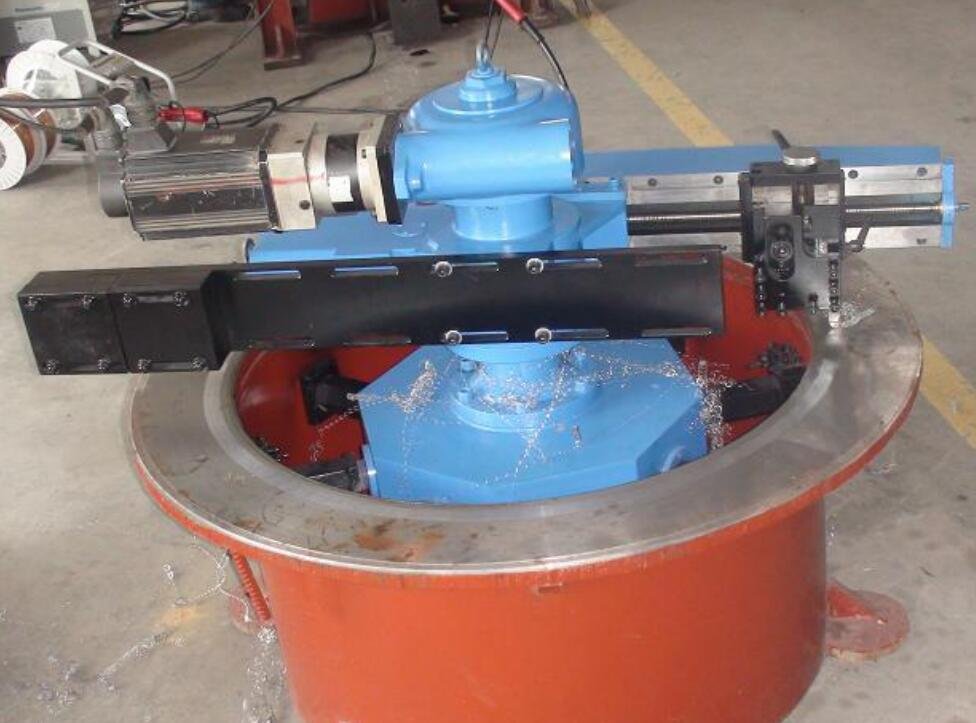

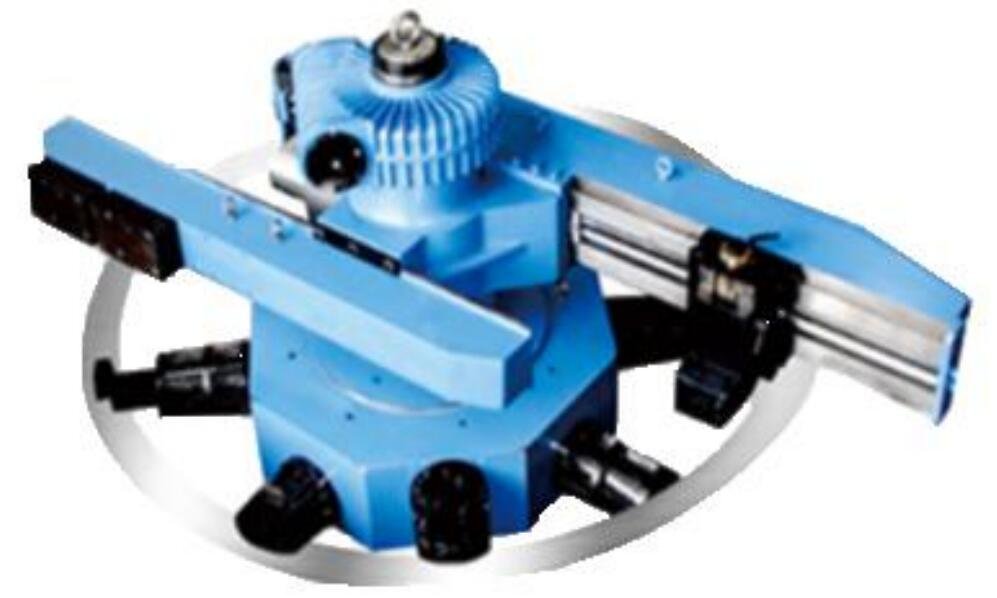

Torno de flange vertical de montagem interna
Máquinas-ferramentas portáteis
Adequado para o torneamento no local de flanges de aço, cobre e aço inoxidável. As capacidades de maquinação incluem superfícies planas, furos interiores e ranhuras. Possui suporte de ferramenta ajustável a 45°, design modular, rolamentos resistentes, actuadores de alta precisão, mandril de 8 garras e elevada precisão de corte.
Informações adicionais
Detalhes do produto
- Compatibilidade versátil de materiais: Adequado para o torneamento no local de flanges de base em aço, cobre e aço inoxidável.
- Capacidades de maquinação abrangentes: Ideal para maquinar superfícies planas, furos interiores, saliências, ranhuras de vedação, ranhuras em V e chanfros.
- Suporte de ferramentas ajustável: Roda 45° para a esquerda ou para a direita para maior versatilidade.
- Design modular: Permite instalações horizontais, verticais e invertidas para se adaptar a várias condições de trabalho.
- Rolamentos de eixo resistentes e sem folga: Assegura um funcionamento suave e sem vibrações.
- Actuadores de alta precisão: Oferece excelente estabilidade, durabilidade e capacidade de reação dinâmica.
- Mandril de 8 mandíbulas de diâmetro interno: Permite uma instalação e ajuste rápidos e fáceis.
- Elevada rigidez e precisão: Apresenta uma estrutura compacta com elevada potência e velocidade variável contínua com binário constante em todas as velocidades.
- Elevada força de corte e precisão: Capaz de efetuar cortes profundos até 5 mm durante a maquinagem em desbaste; atinge uma rugosidade superficial de Ra3.2 durante a maquinagem de acabamento.
| Tipo | Gama de diâmetros de maquinagem φmm | Curso máximo radial (mm) | Curso axial máximo (mm) | Velocidade máxima do eixo (rpm) | Taxa de alimentação (mm/r) | Potência do motor principal (kW) |
|---|---|---|---|---|---|---|
| XCCC072 | 300-750 | 225 | 50 | 28 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 2 |
| XCCC102 | 490-1000 | 250 | 40 | 27 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 3 |
| XCCC153 | 500-1500 | 300 | 50 | 20 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 5 |
| XCCC204 | 600-2000 | 400 | 60 | 16 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 5 |
| XCCC254 | 1000-2500 | 450 | 60 | 13 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 5 |
| XCCC305 | 1200-3000 | 500 | 80 | 12 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 5 |
| XCCC405 | 1500-4000 | 550 | 100 | 8 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 7 |
| XCCC506 | 1800-5000 | 600 | 120 | 6 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 7 |
| XCCC607 | 2400-6000 | 700 | 120 | 5 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 7 |
| XCCC808 | 3000-8000 | 800 | 150 | 4 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 11 |
| XCCC10010 | 4000-10000 | 1000 | 200 | 3 | 0,15 mm/r, 0,25 mm/r, 0,46 mm/r (três engrenagens opcionais) | 11 |
