Протечки фланцев доставляют вам головную боль и являются причиной непредвиденных остановок? Виной тому часто становятся поврежденные уплотнительные поверхности, что приводит к дорогостоящим простоям, рискам безопасности и производственным потерям. Вам нужно быстрое и эффективное решение для ремонта прямо на месте проблемы.

При повреждениях поверхности фланца, таких как царапины, вмятины, эрозия или коррозия глубиной более 0,3 мм, лучшим решением часто является обработка на месте с использованием портативного фланцевого торцевателя. Этот специализированный инструмент восстанавливает чистоту и плоскостность поверхности без снятия фланца с системы.

Работа с поврежденными фланцами - распространенная проблема во многих отраслях промышленности. Отправка фланцев в мастерскую связана с серьезной разборкой, транспортировкой и задержками. Поэтому понимание методов ремонта на месте, в частности с использованием портативных фланцевых торцевателей, имеет решающее значение для эффективного технического обслуживания. Давайте разберемся, что представляют собой эти машины и как они обеспечивают герметичность и работоспособность критически важных систем.

Что такое фланцевый фаскосниматель?

Вы нашли поврежденный фланец, но его удаление кажется кошмаром? Разборка больших труб, емкостей или клапанов - это очень сложная задача. Наверняка существует инструмент, предназначенный для фиксации фланцев на месте?

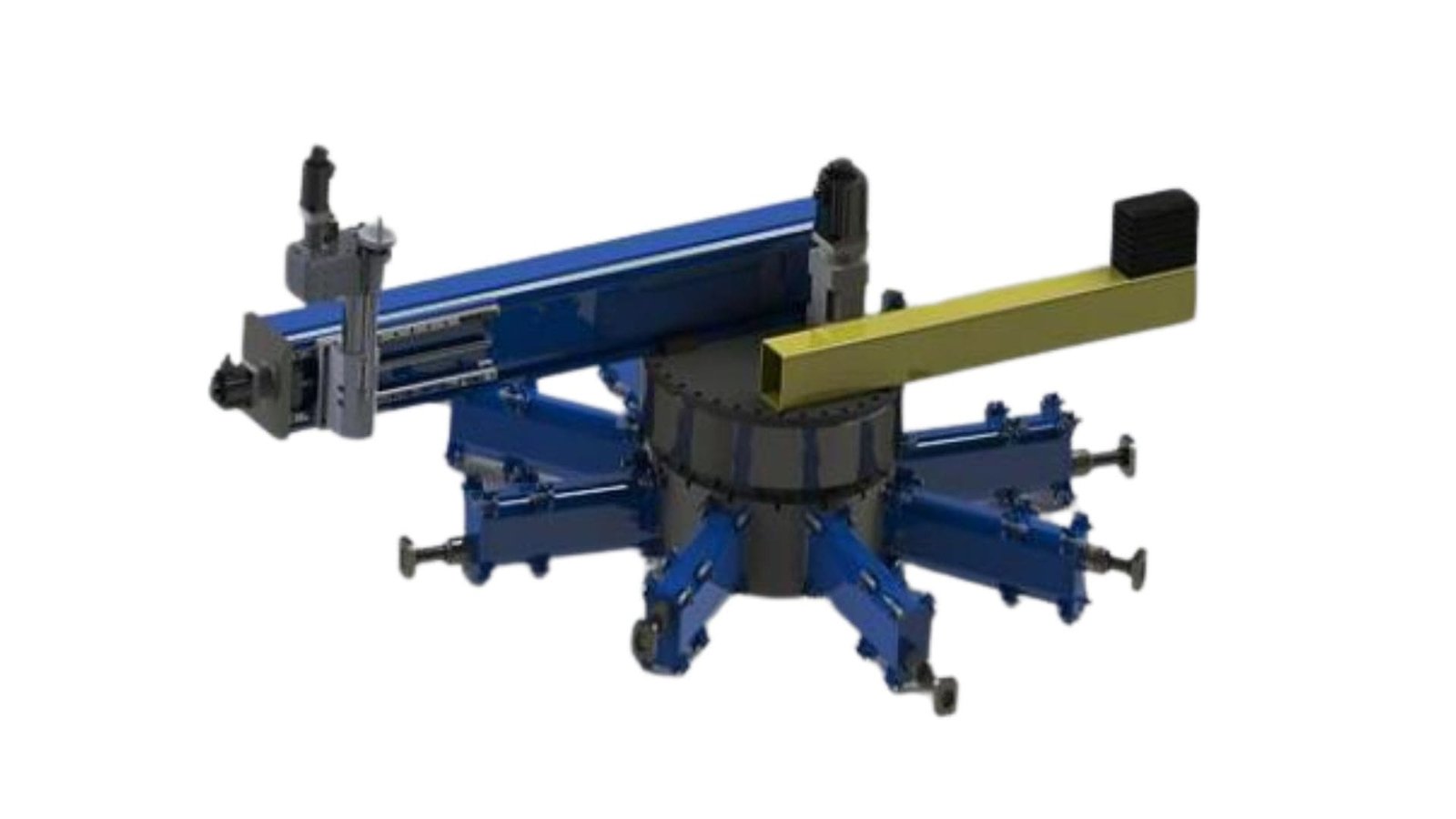

Фланцевый торцеватель - это портативный станок, предназначенный для установки непосредственно на фланец. Он использует режущий инструмент, подобно токарному или фрезерному станку, для точной повторной обработки торца фланца, восстанавливая его плоскостность и требуемую чистоту поверхности на месте.

Давайте поближе познакомимся с принципами работы этих умных устройств. Я много раз прибегал к их помощи при срочном ремонте, и они приносят точность машинной мастерской прямо в поле, экономя огромное количество времени.

Принцип работы

Считайте, что фланцевый станок - это компактный специализированный токарный станок, предназначенный специально для обработки фланцевых поверхностей. Вот основная концепция:

1. Крепление: Машина должна иметь устойчивое основание на самом фланце. К распространенным методам относятся:
   • Внутреннее крепление (ID Mount): Зажимные механизмы расширяются внутри отверстия фланца, центрируя и фиксируя станок. Это очень частое явление.
   • Внешнее крепление (OD Mount): Зажимы захватывают внешний диаметр фланца. Применяются, когда отверстие должно оставаться свободным или для очень больших фланцев.
2. Вращающаяся головка инструмента: После надежной установки и центрирования станок оснащен вращающимся рычагом или узлом, на котором закреплены одна или несколько режущих насадок.
3. Режущее действие: При вращении головки режущий инструмент проходит по поверхности фланца, удаляя поврежденный материал. Обычно для этого используются специализированные вставные резцы, подходящие для различных материалов фланцев, таких как углеродистая сталь, нержавеющая сталь или алюминиевые сплавы.
4. Механизм подачи: Чтобы создать требуемое качество поверхности (например, специфический рисунок спиральных канавок для уплотнения прокладок или гладкую поверхность), сверло должно точно перемещаться по торцу. Эта подача может быть:
   • Радиальный: Перемещение инструмента внутрь или наружу.
   • Осевой: Перемещение инструмента перпендикулярно торцу (для пазов или втулок).
   • Подача тщательно контролируется, часто вручную или с помощью систем с приводом (пневматическим, гидравлическим), чтобы добиться стабильных результатов и соблюсти технические характеристики обработки поверхности¹ (например, значения Ra). Для тонкой обработки часто используются низкие скорости подачи.
5. Точность: Несмотря на портативность, эти станки созданы для обеспечения точности. Жесткая конструкция, прецизионные подшипники и калиброванные системы подачи позволяют им достигать жестких допусков на плоскостность и шероховатость поверхности, что часто соответствует таким стандартам, как ASME B16.5, критически важным для обеспечения надежного и герметичного уплотнения. После обработки тщательная очистка удаляет весь мусор.

Целью всегда является удаление минимального количества материала, необходимого для восстановления идеальной поверхности уплотнения.

С какими видами работ по обработке может справиться фланцевый фаскосниматель на месте?

Итак, фланцевый фаскосниматель может выровнять плоскую поверхность, но как быть с более сложными повреждениями? Фланцы часто имеют специальные канавки или нуждаются в подготовке под сварку. Что еще могут делать эти машины в полевых условиях?

Помимо стандартной шлифовки, фланцевые торцеватели могут обрабатывать канавки RTJ, канавки для уплотнительных колец, седла для линзовых колец, ремонтировать трубные листы, шлифовать основания насосов, создавать фаски для подготовки к сварке, точечно обрабатывать отверстия под болты и даже выполнять некоторые задачи по сверлению или фрезерованию.

Эти инструменты удивительно универсальны. Мы регулярно используем их для различных работ по ремонту, не ограничиваясь простым торцеванием плоскостей. Давайте разберем их возможности.

Распространенные операции механической обработки на месте

Портативный фланцевый торцеватель обеспечивает значительные возможности обработки непосредственно на заготовке:

1. Плоская / рельефная шлифовка лица²: Наиболее частая задача. Удаление повреждений (царапин, коррозии, следов от инструмента, эрозии) для восстановления заданной плоскостности и шероховатости (например, шероховатость, гладкая шероховатость) зоны первичного уплотнения.
2. Обработка и ремонт канавок:
   • Кольцевой тип соединения (RTJ) Канавки: Точная повторная резка или создание канавок для металлических кольцевых прокладок в соответствии со стандартами.
   • Канавки для уплотнительных колец: Обработка канавок для кольцевых уплотнений.
   • Посадочные места для колец объектива: Обработка специализированных профилей для кольцевых уплотнений линз высокого давления.
   • Другие канавки: Различные запатентованные или стандартные профили канавок для удовлетворения конкретных потребностей в уплотнении.
3. Подготовка к сварке³: Создание точной подготовки кромок (фаски, зенковки) на фланцах или концах труб перед сваркой. Это обеспечивает прочные и надежные сварные швы.
4. Ремонт теплообменников⁴: Восстановление уплотнительных прокладок на трубных листах и перегородках в теплообменниках.
5. Восстановление основания/корпуса насоса: Обеспечение плоских монтажных поверхностей для насосов и другого оборудования.
6. Ремонт поверхности подшипника: Повторная обработка поверхностей подшипников на таких компонентах, как поворотные краны.
7. Точечная облицовка: Создание плоских, перпендикулярных поверхностей вокруг отверстий под болты для обеспечения равномерного зажимного давления гаек и головок болтов.
8. Специализированные приложения: В зависимости от конфигурации станка можно выполнять такие задачи, как облицовка креплений корабельных движителей или уплотнительных поверхностей люков, или даже ограниченное сверление и фрезерование.

Универсальность достигается за счет сменных систем крепления, регулируемых головок инструментов с различной геометрией режущих сверл и точных регуляторов подачи, что делает их незаменимыми для комплексного обслуживания фланцев на месте.

В каких отраслях чаще всего используются фланцевые накладки?

Является ли эта технология нишевой или широко используется? Понимание того, где необходимы фланцевые накладки, подчеркивает их важность для поддержания безопасности и эффективности критически важной промышленной инфраструктуры.

Фланцевые накладки играют важную роль в нефтегазовой промышленности (добыча, переработка, трубопроводы), энергетике (все типы), нефтехимических и химических заводах, судостроении и ремонте, фармацевтическом производстве, пищевой промышленности, горнодобывающей промышленности, тяжелом строительстве и целлюлозно-бумажной промышленности.

По сути, мы видим эти машины там, где системы под давлением с фланцевыми соединениями являются критически важными, а утечки представляют значительный риск для безопасности, окружающей среды или производства.

Основные промышленные применения

Необходимость надежные фланцевые соединения без утечек⁵ является универсальным в тяжелой промышленности:

• Нефть и газ: От морских платформ и нефтеперерабатывающих заводов до трубопроводов, проложенных по пересеченной местности, бесчисленные фланцы работают под высоким давлением и с агрессивными жидкостями. Для обслуживания клапанов, сосудов, теплообменников и соединений трубопроводов требуется регулярная облицовка на месте.
• Выработка электроэнергии: Электростанции, работающие на ископаемом топливе, атомные и возобновляемые электростанции используют сложные трубопроводы для подачи пара, воды и топлива. Корпуса турбин, соединения котлов, клапаны и конденсаторы - все это требует надежных фланцевых уплотнений. Время простоя обходится очень дорого.
• Нефтехимия и химия: Непрерывные процессы часто связаны с агрессивными химическими веществами, высокими температурами и давлением. Поддержание целостности реакторов, колонн, резервуаров и трубопроводов имеет первостепенное значение для безопасности и предотвращения потери продукта.
• Фармацевтика и пищевая промышленность: Стерильные или гигиенические процессы требуют идеально герметичных систем. Фланцевые торцеватели помогают поддерживать санитарные соединения, необходимые для обеспечения качества и безопасности продукции.
• Судостроение и ремонт: Обширные трубопроводные системы на судах требуют обслуживания, часто в ограниченном пространстве во время сухого дока. Переносные торцеватели позволяют эффективно ремонтировать их без демонтажа основных компонентов.
• Трубопроводы: Для обслуживания фланцев на протяженных трубопроводных сетях требуются портативные решения для удаленных мест.
• Горнодобывающая промышленность и тяжелое строительство: Перерабатывающие заводы и инфраструктурные проекты включают в себя значительные объемы трубопроводов, для которых очень важна возможность ремонта на месте.

Во всех этих отраслях общими факторами являются высокая стоимость отказа (утечки, простои), сложность демонтажа крупных компонентов, соблюдение нормативных требований и абсолютная необходимость в точном ремонте.

Что делает портативные фланцевые фаскосниматели идеальными для обработки на месте?

Зачем тащить станок к фланцу? Разве ремонт в мастерской не лучше? Хотя мастерские предлагают контролируемые условия, особые преимущества портативный Облицовка фланцев часто делает ее единственным практичным и экономичным выбором.

Портативность позволяет избежать огромных затрат и задержек, связанных с разборкой, транспортировкой и временем работы в мастерской. Эти машины компактны, легко и быстро настраиваются, универсальны, высокоточны и обеспечивают возможность ремонта непосредственно в месте возникновения проблемы.

Мы занимались ремонтом как в мастерских, так и в полевых условиях, и преимущества обработки на месте неоспоримы, особенно для интегрированного или крупногабаритного оборудования.

Преимущества портативности

Перенос возможности обработки на фланец дает огромные преимущества:

1. Значительное сокращение времени простоя⁶: Это главное преимущество. Разборка больших систем, транспортировка тяжелых компонентов, ожидание очереди в мастерской и сборка могут занимать дни или недели. Облицовка на месте часто может быть выполнена в течение одной смены, что сводит к минимуму потери производства. Я помню случаи, когда мы ремонтировали критически важные фланцы во время кратковременных плановых остановок, что позволило клиенту сэкономить миллионы.
2. Значительная экономия средств: Избегайте расходов, связанных с кранами, транспортировкой тяжелых грузов, оплатой труда работников мастерской и длительной остановкой предприятия. Инвестиции в портативную обработку (обслуживание или покупка оборудования) часто окупаются очень быстро.
3. Логистическая простота: Устраняет сложности планирования и риски для безопасности, связанные с перемещением крупных и тяжелых деталей. Машины рассчитаны на транспортировку и настройку техническим персоналом даже в стесненных или удаленных условиях (например, на морских платформах или трубопроводах). Некоторые модели даже автономны и не требуют внешних линий электропередач.
4. Быстрое реагирование: Позволяет быстро реагировать на неожиданные утечки или повреждения, обнаруженные в ходе проверок, предотвращая эскалацию ситуации.
5. Точность на месте⁷: Современные портативные торцовочные станки обеспечивают точность на уровне мастерской. Они разработаны с учетом строгих отраслевых стандартов плоскостности и чистоты поверхности прямо в полевых условиях, обеспечивая надежную и долговечную печать.
6. Универсальность: Один станок часто может работать с фланцами различных размеров (от менее дюйма до многих футов в диаметре) и выполнять несколько задач (торцевание, обработка канавок, снятие фасок), что делает его гибким инструментом для технического обслуживания.
7. Повышенная безопасность: Снижает риски, связанные с подъемом и перемещением крупных компонентов.

Портативные фланцевые торцеватели, по сути, децентрализуют прецизионную обработку, предлагая более быстрый, безопасный, экономичный и высокоэффективный способ поддержания целостности критически важных фланцевых соединений.

Заключение

Эффективный ремонт поврежденных уплотнительных поверхностей фланцев предотвращает опасные утечки и дорогостоящие задержки в работе. Портативные фланцевые торцеватели обеспечивают точную обработку на месте, решая различные задачи в жизненно важных отраслях промышленности, значительно экономя время и деньги по сравнению с традиционным ремонтом в мастерской.

---
