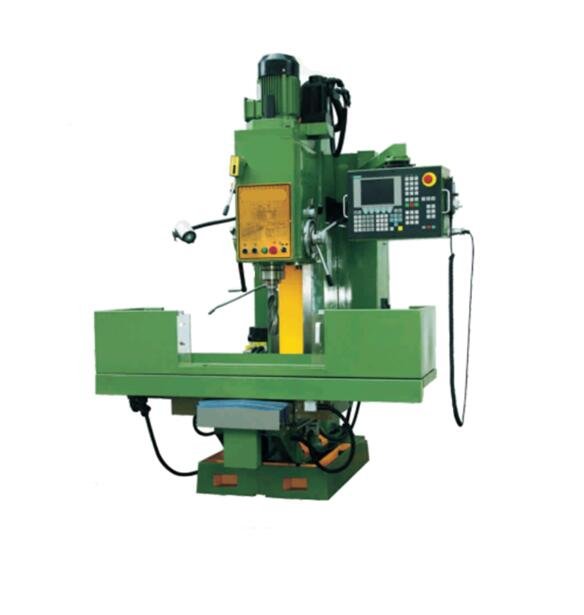

ВЕРТИКАЛЬНЫЙ фрезерный станок с ЧПУ ZK5140/50
Идеально подходит для обработки средних и малых пластин, дисков и сложных заготовок. Обладает высокой жесткостью, закаленными турцитовыми направляющими, шпинделем с приводом от двигателя переменного тока, заливом СОЖ и широкими канавками для отвода стружки. Поддерживает системы ЧПУ RENHE, GSK или HNC.
Дополнительная информация
| Система ЧПУ | GSK, HNC, RENHE |
|---|---|
| Конус | MT4, MT5 |
| Таблица | 850×450 мм |
| Точность позиционирования | X,Y:0.03 мм Z:0.06 мм |
| Точность повторного позиционирования | X,Y:0.03 мм Z:0.04 мм |
Подробнее о продукте
Подходит для обработки средних и малых пластин, дисков, корпусов, сложных заготовок, пресс-форм и штампов и т.д. в серийном производстве.Хорошо сконструирован с помощью специального литья. Высокая жесткость конструкции.Закаленные турцитовые направляющие и автоматическая периодическая смазка обеспечивают высокую точность и стабильную подачу без ползучести.Шпиндель приводится в движение двигателем переменного тока, отличающимся высокой скоростью, высоким крутящим моментом, широким диапазоном постоянной мощности, минимальным тепловым увеличением и низким уровнем шума.Тяжелая резка, заливка СОЖ, широкие канавки для удаления стружки.Оснащен системой ЧПУ RENHE, а система GSK или система HNC могут быть предоставлены по заказу клиентов.
| Модель №. | ZK5140A/ZK5150A | ZK5140B/ZK5150B |
| Переезд | ||
| Макс. производительность бурения | 40/50 мм | 40/50 мм |
| Перемещение по оси X | 600 мм | 600 мм |
| Перемещение по оси Y | 300 мм | 300 мм |
| Перемещение по оси Z | 250 мм | 250 мм |
| Расстояние между торцом шпинделя и столом | 120-740/80-700 мм | 175-795 мм |
| Расстояние от оси шпинделя до образующей колонны | 335 мм | 335 мм |
| Таблица | ||
| Размер стола | 850×450 мм | 850×450 мм |
| T slot(wide Xnumber Xspace) | 14x3x100 мм | 14x3x100 мм |
| Допустимая нагрузка | 300 кг | 300 кг |
| Шпиндель | ||
| Двигатель шпинделя | 3/4 кВт | 3/4 кВт |
| Скорость вращения шпинделя | 31,5-1400 об/мин | 31,5-1400 об/мин |
| Конусность шпиндельной бабки | MT4/MT5 | MT4/MT5 |
| Корм | ||
| Двигатель оси X, Y | 1,2/1,2 кВт | 1,2/1,2 кВт |
| Двигатель оси Z | 2,5 кВт | 2,5 кВт |
| Быстрая скорость подачи | 8/8/2 м/мин | 8/8/2 м/мин |
| Скорость подачи при резании | 1,5 м/мин | 1,5 м/мин |
| Точность | ||
| Точность позиционирования | X,Y:0.03 мм Z:0.06 мм | X,Y:0.03 мм Z:0.06 мм |
| Способность к повторению | X,Y:0.03 мм Z:0.04 мм | X,Y:0.03 мм Z:0.04 мм |
| Другие | ||
| Необходимая мощность | 12/13 кВт | 12/13 кВт |
| Размер упаковки | 185x172x250 мм | 185x172x250 мм |
| N.W/G.W | 1900/2015 кг | 1900/2015 кг |
| Тип винта | Шариковый винт класса C5 | |
| Режим подключения двигателя | Синхронный ременной привод оси XY Привод редуктора оси миллиарда | |
| Тип направляющего пути | Направляющие прямоугольного сечения | |
| Материал кровати | Высококачественный чугун | |
| Тип смазки | Центральная смазка | |
