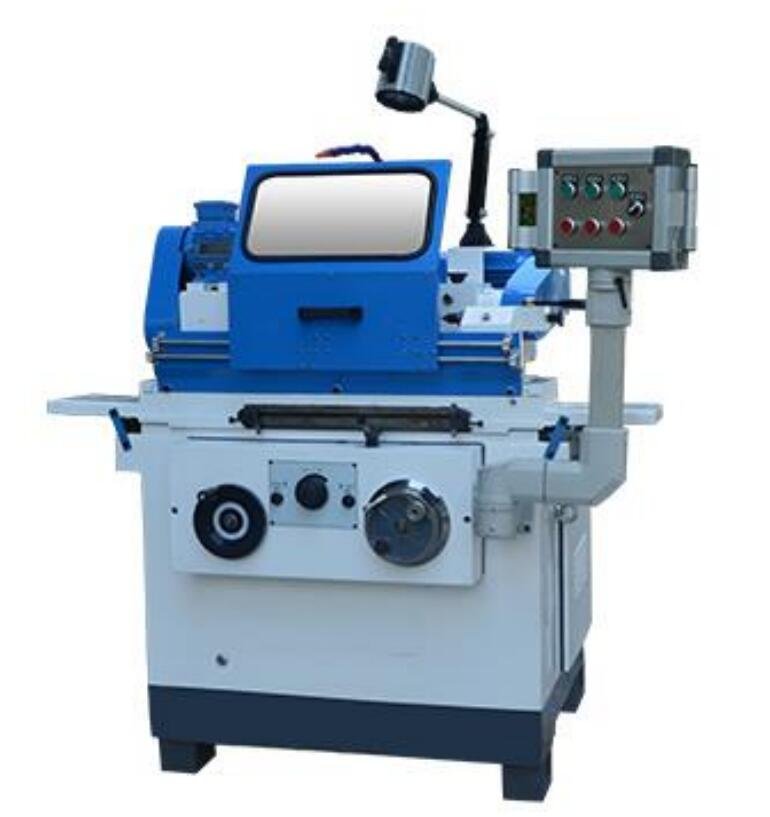

Цилиндрический шлифовальный станок M1408
Станок шлифует цилиндрические и конические поверхности мелких деталей, используя различные патроны и приспособления. Станок оснащен гидравлическим/ручным вертикальным перемещением, вращающимися станинами и гидравлической системой с шестеренчатым насосом. Он идеально подходит для мелкосерийного производства и ремонтных мастерских.
Дополнительная информация
Подробнее о продукте
Станок в основном используется для шлифования цилиндрических и конических поверхностей небольших валов, круглых втулок, игольчатых клапанов и плунжеров. Способ крепления инструмента может быть реализован с помощью верхнего, трехкулачкового, пружинного патрона и специального приспособления. Подходит для обработки мелких деталей в приборостроении, автомобильной, электромеханической, подшипниковой, текстильной, судостроительной, швейной, станкостроительной и других отраслях промышленности.
Вертикальное перемещение рабочего стола этого станка осуществляется гидравлически и вручную. Рама шлифовального круга и рама головки могут вращаться. Гидравлическая система использует шестеренчатый насос с хорошей производительностью.Этот станок подходит для инструмента, мастерской по ремонту машин и мастерской по производству средних и малых партий продукции.Станок разделен на 300 мм в соответствии с расстоянием между центрами.
| Модель №. | M1408A (наружное круглое шлифование) M1408B (внутреннее и наружное круглое шлифование) |
|---|---|
| Артикул. | |
| Технические характеристики | |
| Макс. диаметр шлифования (рекомендуется) | Φ2~Φ80 мм |
| Минимальный диаметр шлифовального отверстия (рекомендуется) | Φ10~Φ60 мм (только для M1408B) |
| Макс. длина шлифования | 300 мм |
| Минимальная глубина шлифования | 80 мм |
| Высота по центру | 115 мм |
| Расстояние между центрами | 300 мм |
| Макс. вес заготовки | 10 кг |
| Расстояние от нижней части станины до центра заготовки | 1000 мм |
| Рабочий стол | |
| Максимальный ход рабочего стола | 320 мм |
| Величина перемещения за один оборот маховика | 7,3 мм |
| Гидравлическая скорость движения | 0.1~4м/мин |
| Максимальный угол поворота рабочего стола | -5°~+9° |
| Головка колеса | |
| Макс. перемещение | 100 мм |
| Быстрое перемещение | 20 мм |
| Быстрое время перемещения | ≤2S |
| Ручная подача на 1 об. | 0,4 мм |
| Ручной корм на гра | 0,002 мм |
| Скорость вращения шпинделя | 2670 об/мин |
| Линейная скорость шлифовального круга | 35 м/с |
| Размер шлифовального круга | MaxΦ250x25xΦ75mm MinΦ180x25xΦ75 |
| Точность работы | |
| Округлость | 0.002/0.005mm（O.D/I.D） |
| Шероховатость | Ra0.25/0.63µm（O.D/I.D） |
| Шлифовальная головка с внутренним кругом | |
| Скорость вращения шпинделя | 15000 об/мин |
| Рабочая голова | |
| Скорость вращения шпинделя | 160 / 570 об/мин |
| Коническое отверстие шпинделя | Морзе 3 |
| Диаметр патрона рабочей головки | 80 мм |
| Хвостовая бабка | |
| Центральное перемещение пиноли | 25 мм |
| Центральная лента | Морзе 3 |
| Гидравлическая система | |
| Рабочее давление в системе | 0.8~1.2Mpa |
| Поток шестеренного насоса | 10 мл/р |
| Рабочее давление шестеренчатого насоса | 2,5 МПа |
| Система охлаждения | |
| Поток водяного насоса | 12 л/мин |
| Другие | |
| Вес машины | 1000 кг |
| Габаритные размеры (ДхШхГ) Прибл. | 1360x1240x1000 мм |
| Стандартные аксессуары | Дополнительные аксессуары |
| Устройство для правки шлифовальных кругов | |
| Бриллиантовая ручка | |
| Рамка для балансировки шлифовального круга | |
| 3-кулачковый патрон | |
| Фланец | |
| Балансировочный вал шлифовального круга | |
| Центр морзе#3 |
