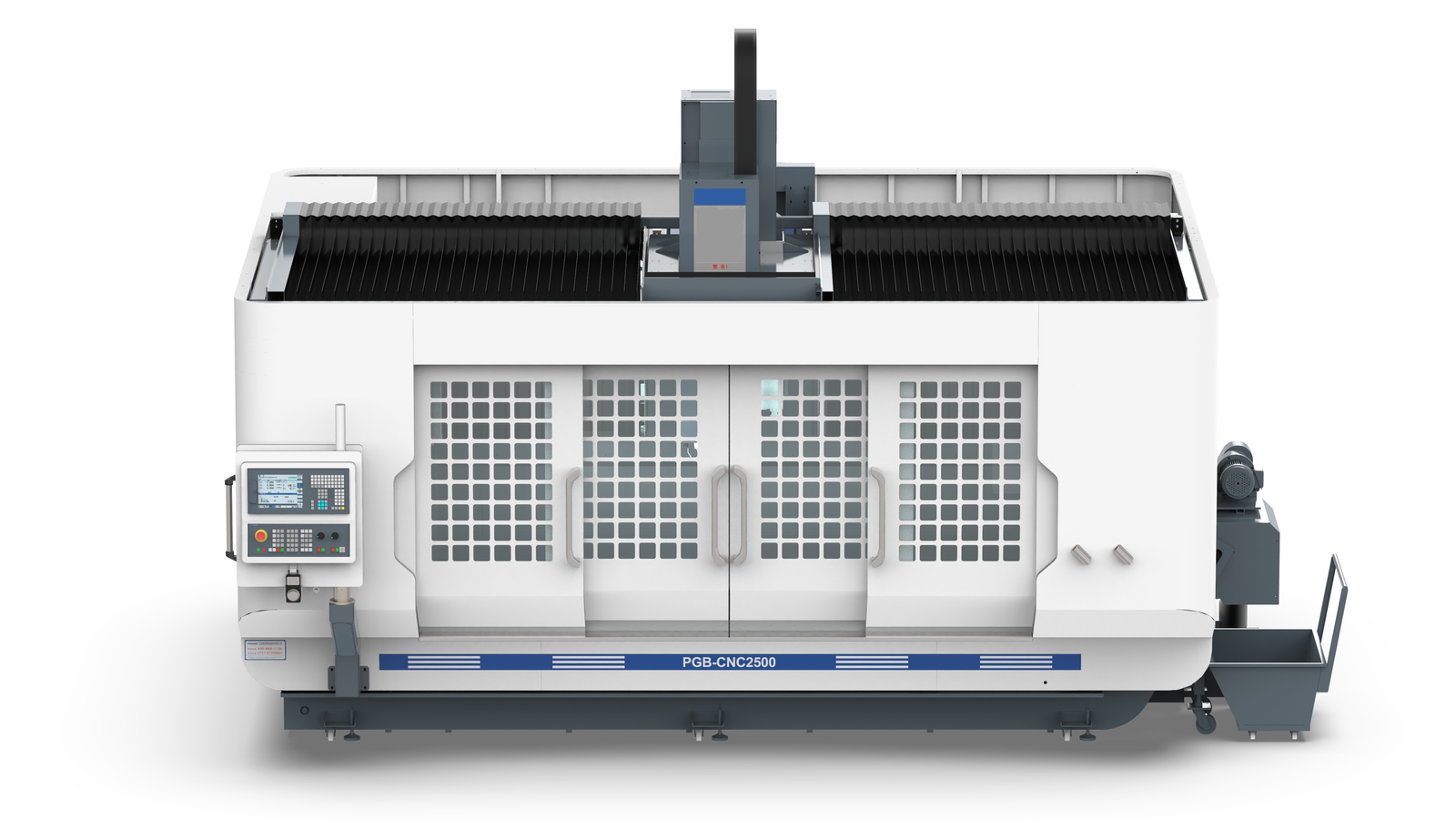

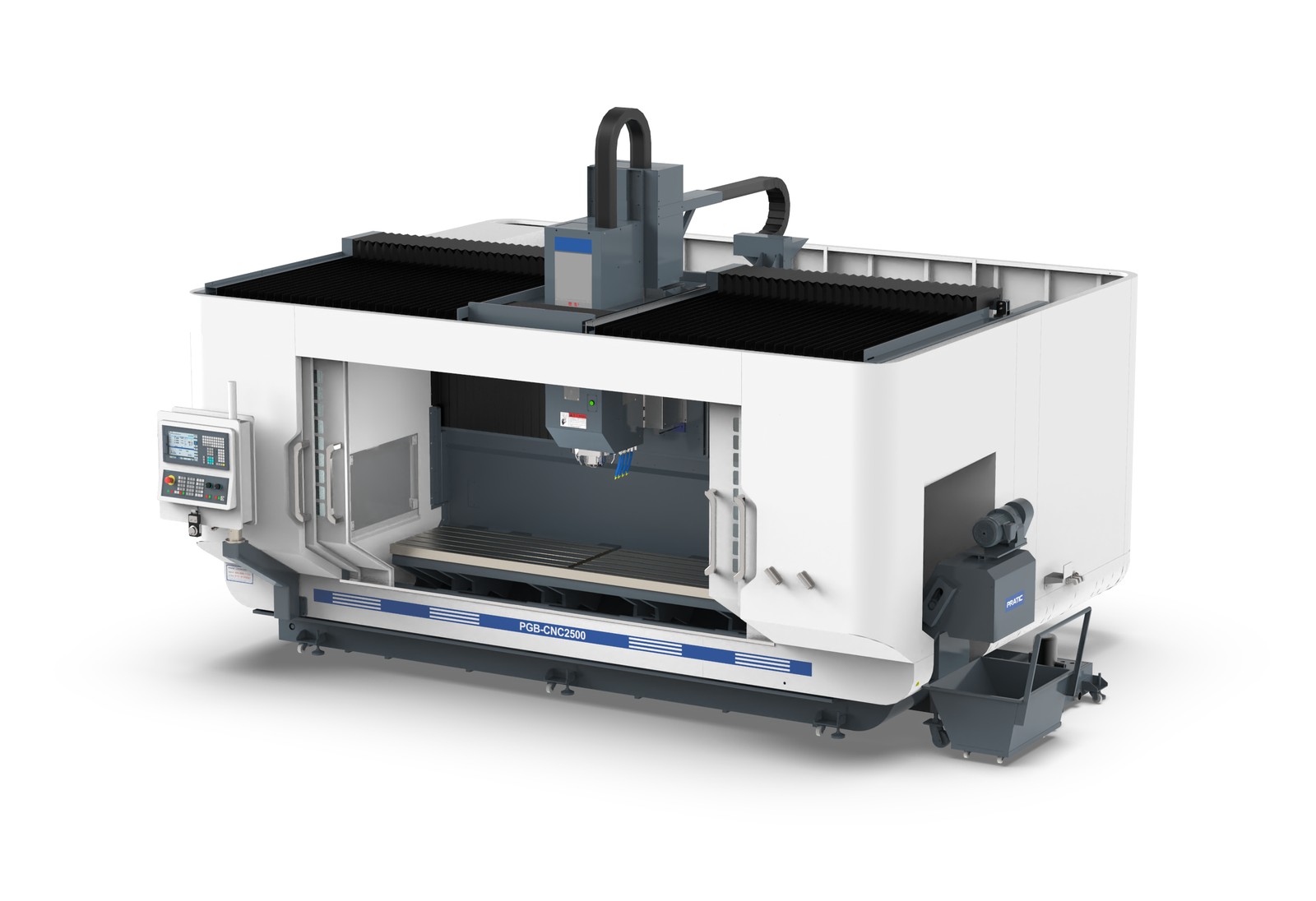

Профильный обрабатывающий центр с ЧПУ серии PGB
Трехосевой винтовой привод обеспечивает высокоточную обработку со скоростью 48/36/36 м/мин. Система ЧПУ с высокоскоростным шпинделем, защитным инструментальным магазином и закрытой конструкцией повышает надежность. Идеально подходит для аэрокосмической, военной промышленности и промышленности с высокими требованиями к окружающей среде.
Дополнительная информация
| Система ЧПУ | SIEMENS, FANUC (опционально) |
|---|---|
| Конус | BT30, CAT30, SK30 |
| Максимальная скорость шпинделя | 18000 об/мин, 20000 об/мин |
| Вес | 12000 кг |
| Мощность двигателя | 16/18,5 КВТ, 20/24 КВТ |
Подробнее о продукте
Трехосевой винтовой привод для высокоточной обработки, достигающий скорости перемещения 48/36/36 м/мин по осям X/Y/Z. Операционная система с ЧПУ международного уровня и высокоскоростной шпиндель с электродвигателем обеспечивают превосходную производительность.
Оснащен фиксированным дисковым магазином инструментов с защитной дверцей, обеспечивающей лучшие динамические характеристики и более высокое ускорение. Высокая станина станка и полностью закрытая защитная конструкция эффективно изолируют водяную стружку, защищая направляющие и винтовые стержни, тем самым увеличивая срок службы и надежность оборудования.
Широко применяется для обработки алюминия и стали в аэрокосмической, военной и других отраслях промышленности с жесткими экологическими требованиями, обеспечивая точные и надежные решения.
| Модель №. | PGB-CNC2500 | |
| ПУТЕШЕСТВИЯ | ||
| Ось X | 2500 мм | |
| Ось Y | 600 мм | |
| Ось Z | 500 мм | |
| SPINDLE | ||
| Максимальная скорость | 18000 об/мин 20000 об/мин | |
| Конус | BT30/SK30/CAT30 | |
| ЖУРНАЛ ИНСТРУМЕНТОВ | ||
| Тип | Тип диска | |
| Вместимость | 24 шт. | |
| Максимальный диаметр/ длина/вес инструмента | Ø75мм/300мм/8кг | |
| Время работы от инструмента к инструменту | 2 сек | |
| СКОРОСТИ ПОДАЧИ ПО ОСИ | ||
| Стремительный на X | 48 м/мин | |
| Быстро на Y/Z | 36/36 м/мин | |
| X/Y/Z Программируемая подача при резке | 15000 мм/мин | |
| ОПЕРАЦИОННАЯ СИСТЕМА | FANUC SIEMENS | |
| ПИТАНИЕ ДВИГАТЕЛЯ | ||
| Двигатель с приводом от шпинделя | 16/18,5 КВТ 20/24 КВТ | |
| Ось X/Y/Z Приводной двигатель | 3,0/3,0/3,0КВТ 5,2/3,1/3,1КВТ | |
| СИСТЕМА СМАЗКИ И ОХЛАЖДЕНИЯ | ||
| Система смазки | Автоматический | |
| Система охлаждения | Водная основа | |
| АККУРАТНОСТЬ | ||
| Точность позиционирования по оси X | 0,02 мм | |
| Точность позиционирования по осям Y/Z | 0,015 мм | |
| Оси X/Y/Z Точность повторного позиционирования | 0,01 мм | |
| МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Необходимое пневматическое давление | 6 кг/см² | |
| Высота машины | 3100 мм | |
| Габариты машины (Д х Ш) | 6200×4000 мм | |
| Вес машины | 12000 кг | |
