¿Cómo elegir entre refrigerante TSC y refrigerante estándar en un VMC?

Sus herramientas se desgastan demasiado rápido y la acumulación de virutas arruina el acabado de las piezas. El refrigerante estándar no llega al corte, lo que le cuesta tiempo y dinero. El refrigerante pasante (TSC) es la solución, pero ¿es la inversión adecuada para su taller?

Elija el refrigerante estándar para el mecanizado general y los cortes poco profundos. Seleccione el refrigerante TSC (Through-Spindle Coolant) para taladrado profundo, fresado agresivo de aleaciones duras y producción de gran volumen donde el tiempo de ciclo es crítico. El suministro de alta presión de TSC directamente al filo de corte transforma el rendimiento, pero requiere una mayor inversión.

Lo hemos visto innumerables veces: un taller tiene problemas con el mecanizado de acero inoxidable o titanio. La rotación del husillo arrastra la mayor parte del refrigerante externo, dejando que el filo de corte se sobrecaliente. Esto provoca un rápido desgaste de la herramienta y una mala calidad de las piezas. En cuanto cambian a una máquina con TSC, todo el proceso cambia. El chorro de refrigerante a alta presión mantiene la herramienta fría y expulsa las virutas, lo que permite un mecanizado más rápido y fiable. La decisión de invertir en TSC depende totalmente de su aplicación, materiales y objetivos de producción.

¿Cómo cambia fundamentalmente el TSC la evacuación de chips?

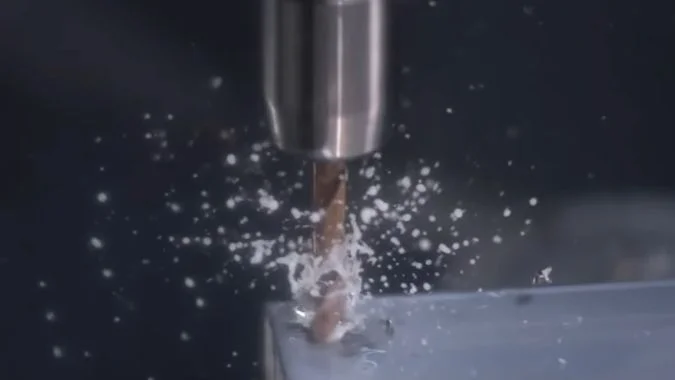

Está taladrando un agujero profundo y la única forma de despejar las virutas es con un ciclo de picoteo lento y repetitivo. Este proceso es ineficaz y aumenta drásticamente los tiempos de ciclo.

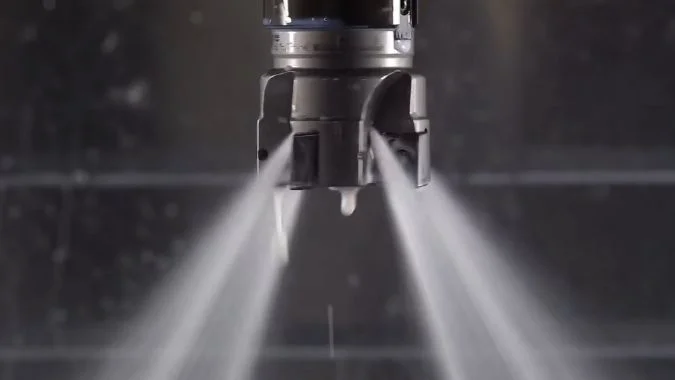

El TSC utiliza un chorro de refrigerante a alta presión (300-1000 psi) disparado directamente a través de la punta de la herramienta para expulsar las virutas de la zona de corte. Esta eliminación proactiva evita que la viruta se acumule y se vuelva a cortar, lo que permite taladrar en una sola pasada y fresar cavidades profundas sin interrupción.

Estándar refrigerante de inundación¹ es una solución reactiva. Intenta eliminar las virutas después de que se hayan creado, pero a menudo no consigue penetrar en los agujeros o cavidades profundos. Las virutas se acumulan en los canales de la herramienta, lo que puede duplicar la carga del husillo y provocar la rotura de la herramienta. Esto obliga a utilizar ciclos de picoteo -movimientos repetitivos de entrada y salida- sólo para eliminar los residuos.

TSC es una solución proactiva. Cambia radicalmente la física de la eliminación de virutas. El chorro concentrado de alta presión actúa como un ariete hidráulico, empujando las virutas hacia arriba por los canales y fuera de la pieza en el instante en que se forman. Esto elimina por completo la necesidad de picar en agujeros más profundos que cinco veces el diámetro de la herramienta. En algunos casos, esto puede reducir la duración del ciclo de taladrado de varios orificios de más de 40 segundos a sólo 20 segundos, lo que supone una enorme reducción de tiempo de 50%. Esta evacuación continua y fiable convierte un proceso difícil en un proceso fluido y eficaz.

¿Cuáles son los requisitos específicos de las herramientas y las consideraciones de costes para un CMV con TSC?

Usted comprende las ventajas del TSC, pero necesita conocer el coste real. La inversión va más allá de la bomba; afecta a su utillaje, su maquinaria y su presupuesto operativo.

El TSC requiere herramientas y soportes especializados con conductos internos de refrigerante y una importante inversión inicial de $10.000 a $30.000. Aunque los costes operativos, como el consumo de energía, son más elevados, la amortización de la inversión puede ser rápida en entornos de alta producción.

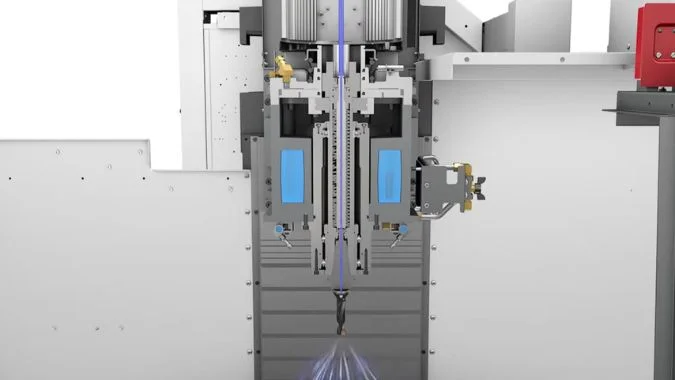

La implantación de un sistema TSC requiere un ecosistema completo de componentes compatibles. Las herramientas estándar simplemente bloquearán el flujo de refrigerante.

Las consideraciones financieras son igual de importantes. El coste inicial del sistema es considerable. Especializado refrigerante pasante² Las brocas y fresas también son más caras que sus homólogas macizas. Desde el punto de vista operativo, la bomba de alta presión consume más energía, unos 10-15% más que un sistema estándar. Sin embargo, el TSC también es más eficiente con el fluido, reduciendo potencialmente el consumo total de refrigerante hasta en 35%. Para un taller con mucho trabajo, las ganancias de productividad derivadas de unos tiempos de ciclo más rápidos y una mayor vida útil de las herramientas pueden rentabilizar esta inversión en tan sólo unos meses.

¿Cómo la eliminación eficaz de virutas de TSC mejora directamente el acabado superficial y la precisión de las piezas?

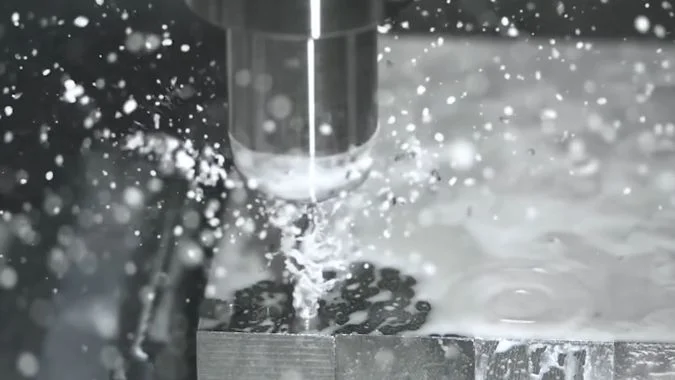

Mecanizas un bolsillo profundo y encuentras arañazos en las paredes y el suelo. Las esquinas no están tan afiladas como exige la impresión. Estos defectos suelen deberse a que las virutas quedan atrapadas y se vuelven a cortar.

Al expulsar instantáneamente las virutas, el TSC evita que sean arrastradas por la herramienta, lo que elimina el recortado. De este modo, se consigue un mejor acabado superficial, se reduce la distorsión térmica y la máquina puede mantener tolerancias más estrictas en piezas complejas.

Un acabado de superficie impecable y una gran precisión dependen de un entorno de corte limpio y estable. Cuando las virutas no se evacuan eficazmente, quedan atrapadas entre el filo de la herramienta y la pieza. Cuando la herramienta se mueve, arrastra estas virutas atrapadas, provocando arañazos y desportilladuras que arruinan el acabado superficial. Este rectificado constante también genera un exceso de calor, que puede hacer que el material se deforme, provocando imprecisiones dimensionales.

TSC resuelve estos problemas en su origen. El potente chorro de refrigerante garantiza un corte limpio en todo momento, lo que tiene varias ventajas directas:

• Mejor acabado superficial³: Evita defectos comunes como el "sonido de campana" a la entrada de los orificios y puede mejorar la suavidad general de la superficie hasta 10%.
• Mayor precisión⁴: Al minimizar la acumulación de calor, el TSC reduce la distorsión térmica, lo que permite que la pieza mantenga su forma y dimensiones previstas.
• Tolerancias más estrictas: Al no haber virutas que desvíen la herramienta, la máquina puede mantener tolerancias más estrictas, lo que es fundamental para los componentes aeroespaciales y médicos.

¿Cuáles son las diferencias de mantenimiento a largo plazo entre una bomba TSC y un sistema de refrigerante estándar?

Un nuevo sistema de maquinaria debe mejorar su flujo de trabajo, no añadirle quebraderos de cabeza por el mantenimiento. Debe saber qué puede esperar de un sistema TSC en los próximos años.

Un sistema TSC requiere un mantenimiento diligente y proactivo, especialmente de su filtración y junta rotativa, para evitar fallos catastróficos del husillo. Un sistema de refrigerante estándar es mucho más sencillo e indulgente, pero ofrece un rendimiento inferior.

La fiabilidad a largo plazo de un sistema TSC depende de que el refrigerante se mantenga perfectamente limpio. Cualquier partícula o partículas abrasivas introducidas a alta presión en la junta rotativa del husillo pueden destruir sus delicados sellos. Se trata de un fallo crítico que puede permitir que el refrigerante contamine los cojinetes del husillo, provocando una reparación que puede costar miles de dólares.

Aunque un sistema estándar es más sencillo de mantener, un sistema TSC bien mantenido ofrece sus propias ventajas de longevidad. Al mantener la zona de corte limpia y fría, se reduce el desgaste no solo de las herramientas, sino de la propia máquina.

Conclusión

Elija el refrigerante estándar para trabajos rentables de uso general. Para el mecanizado de alto rendimiento de materiales resistentes, características profundas y producción de gran volumen, el TSC es una inversión esencial que se amortiza en productividad.
