¿Cuáles son las diferencias entre el avance hidráulico y el servomotor en una taladradora CNC?

Le cuesta elegir el sistema de avance adecuado para su taladradora. Una elección equivocada conduce a ciclos lentos, herramientas rotas y pérdida de ingresos. Le explicaré las diferencias reales para ayudarle a decidir.

Los alimentadores hidráulicos utilizan la presión del fluido para proporcionar un empuje elevado y estable, lo que los hace ideales para agujeros profundos y diámetros grandes. Los servomotores utilizan precisión eléctrica para controlar la velocidad, la retracción rápida y el posicionamiento exacto, por lo que son idóneos para la producción a alta velocidad y las operaciones de roscado complejas.

La mayoría de la gente sólo se fija en el precio. La verdadera respuesta se encuentra en la mecánica de cómo se aplica la potencia a la pieza de trabajo.

¿En qué se diferencian fundamentalmente los mecanismos principales de los sistemas de alimentación hidráulicos y servo?

Se ven mangueras en una máquina y cables en otra. Parece confuso, pero la mecánica es sencilla. Conocerla por dentro te ayuda a predecir el rendimiento y las necesidades de mantenimiento.

Los accionamientos hidráulicos se basan en bombas que impulsan aceite a los cilindros para crear fuerza lineal, lo que enfatiza la potencia bruta y el "músculo". Los servosistemas utilizan motores eléctricos que accionan husillos con control digital en bucle cerrado, convirtiendo el movimiento giratorio en una precisa colocación lineal para un posicionamiento exacto.

Las construcciones de estos dos sistemas son completamente diferentes. A sistema hidráulico¹ se centra alrededor de una estación de bombeo. Esta bomba empuja el aceite a través de unas válvulas hasta un cilindro. Ofrece una alta densidad de potencia, pero adolece de complejidad. Hay que ocuparse de las fugas de aceite, los cambios de filtro y la pérdida de energía porque la bomba suele funcionar constantemente para mantener la presión.

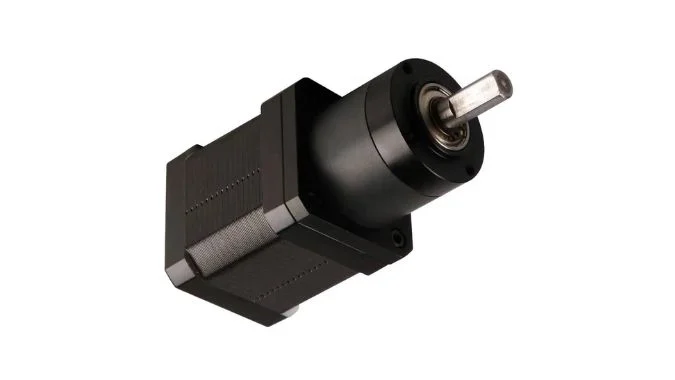

A servosistema² es el enfoque "cerebral". Utiliza un motor eléctrico de alta precisión conectado a un husillo de bolas. Un ordenador (CNC) indica al motor exactamente dónde debe ir mediante un control de bucle cerrado (algoritmo PID). Comprueba su posición miles de veces por segundo mediante codificadores. Se desplaza a un punto específico independientemente de la resistencia, hasta su límite de par. Este método es más limpio, sólo consume energía en movimiento y requiere menos mantenimiento.

¿Cómo se comparan los avances hidráulico y servo en términos de velocidad de avance y de retracción rápida?

Sus tiempos de ciclo parecen demasiado lentos durante las fases de retracción. Cada segundo perdido perjudica a su cuenta de resultados. El tipo de sistema de alimentación dicta su velocidad y aceleración máximas de producción.

Los servoalimentadores reaccionan en milisegundos, ofreciendo una alta aceleración y rápidas velocidades de retracción que a menudo superan los 30 m/min. Los alimentadores hidráulicos tienen una respuesta dinámica lenta debido a la compresibilidad del fluido y al retardo de la válvula, lo que los limita a una retracción más lenta en función del caudal de la bomba.

La velocidad no es sólo la velocidad a la que gira el taladro, sino la velocidad a la que se mueve el cabezal cuando está en movimiento. no cortar. Alimentación hidráulica³ es excelente para trabajos de precisión a velocidades medias y bajas. Ofrece una estabilidad suave porque el aceite es incompresible en grandes volúmenes, pero los distintos ajustes de las válvulas requieren tiempo. La respuesta dinámica suele ser inferior a 10 Hz. Cuando se necesita invertir la dirección, la válvula debe cambiar y el flujo de aceite debe invertirse. Esto crea un retardo de 50 a 300 milisegundos.

Servoalimentación⁴ admite un ajuste dinámico de alta velocidad. La frecuencia de respuesta es de cientos de hercios. Un servomotor puede pasar del avance de corte a la retracción rápida en menos de 20 milisegundos. No hay que vencer la inercia del fluido. Los servosistemas modernos permiten perfiles de aceleración de "curva S". Esto significa que la máquina alcanza la velocidad de forma suave pero increíblemente rápida (10-50 m/s²). En un trabajo con cientos de orificios, el tiempo ahorrado sólo en la retracción rápida puede reducir la duración total del ciclo entre 30% y 70%.

¿Qué aplicaciones de perforación son esenciales para un avance hidráulico?

Los servomotores son más rápidos, por lo que se podría pensar que siempre son mejores. Pero la velocidad bruta falla en situaciones de trabajo pesado en las que la fuerza bruta y la absorción de impactos son las únicas opciones.

El avance hidráulico es esencial para el taladrado de agujeros profundos (relación L/D > 10) y agujeros de gran diámetro (≥30 mm). La amortiguación natural del fluido absorbe las vibraciones, proporcionando un empuje axial estable y masivo que evita la rotura de la herramienta en materiales duros donde los servos se sobrecargarían o calarían.

Recomiendo los sistemas hidráulicos para trabajos específicos "pesados". Cuando se perfora un agujero 100 veces más profundo que su diámetro, hay que hacer frente a enormes fuerzas de fricción y corte. Un cilindro hidráulico proporciona un empuje constante de 20-50 kN sin sobrecalentarse. Si la broca golpea un punto duro de una pieza fundida, el aceite actúa como un muelle líquido. Amortigua el golpe. Un sistema servo rígido podría forzar la herramienta hacia delante con demasiada rigidez, haciendo que la broca se partiera.

La perforación de grandes diámetros es otro baluarte de la hidráulica. Taladrar un agujero de 50 mm en acero requiere un par y una fuerza de avance inmensos. Un servomotor comparable tendría que ser enorme y caro. Los sistemas hidráulicos soportan esta carga con naturalidad. También destacan en sistemas de taladrado complejos, como taladros escalonados o ciegos, en los que se necesita una regulación continua de la velocidad bajo cargas pesadas. El sistema integra fácilmente sensores de presión. Si la herramienta se embota y la fuerza aumenta, el sistema hidráulico lo "siente" y puede detener el avance para salvar la máquina.

• Perforación profunda⁵: Proporciona un empuje continuo para L/D > 10 hasta 100:1.
• Diámetros grandes: Maneja fácilmente requisitos de alto par para agujeros de >30 mm.
• Absorción de impactos: Ideal para cortes interrumpidos o puntos difíciles en piezas forjadas.
• Capacidad de empuje: Proporciona una fuerza elevada (por ejemplo, 50 kN) de forma eficaz.

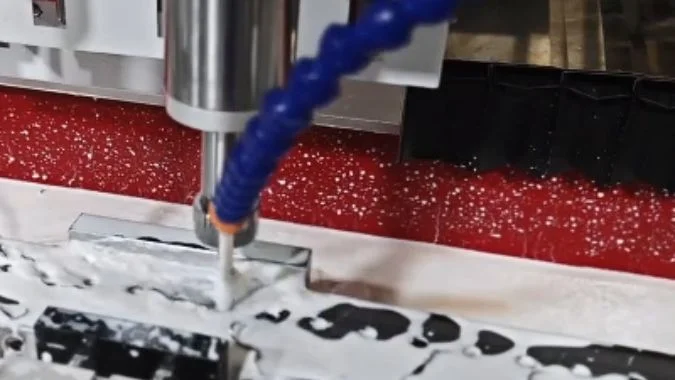

¿Por qué un servomotor de avance ofrece un control superior para el roscado de precisión y el taladrado de pico?

Usted rompe grifos caros porque la máquina no puede retroceder lo suficientemente rápido. Los problemas de precisión requieren el ajuste fino informatizado que sólo puede ofrecer un sistema de motor digital.

Los servoalimentadores destacan aquí al sincronizar la rotación del husillo con la velocidad de avance para un roscado rígido, garantizando un error de paso cero. Su capacidad para seguir la posición absoluta permite profundidades de taladrado precisas y una inversión instantánea sin el retardo que rompe las herramientas.

Los servomotores funcionan como el "cerebro" de las operaciones de precisión. En el roscado rígido, el avance descendente debe coincidir exactamente con el paso de rosca. Si el husillo gira una vez, el avance debe moverse exactamente una longitud de paso. Los servoaccionamientos utilizan codificadores de alta resolución para bloquear electrónicamente estos dos movimientos. No es necesario utilizar costosos portamachos "flotantes". El resultado es una precisión de paso de ±0,005 mm.

El taladrado de pico (retracción de la broca para eliminar virutas) es otro campo en el que dominan los servos. Un sistema hidráulico lucha por detenerse a una profundidad exacta, retraerse y volver a la exacto punto anterior. Se basa en temporizadores o flujo, que van a la deriva. Esto conduce a la rotura de la herramienta. Un servo conoce su posición hasta la micra. Realiza la acción "pájaro carpintero" al instante. Desciende, se retrae para despejar las virutas y vuelve rápidamente a la superficie de corte sin colisionar. Esta precisión reduce significativamente el porcentaje de piezas desechadas en piezas de gran valor, como los componentes aeroespaciales.

Conclusión

Elija sistemas hidráulicos para el empuje bruto en agujeros profundos o grandes. Seleccione servoalimentadores para velocidad, eficiencia energética y tareas de precisión como roscado rígido y ciclos complejos.
