¿Cuáles son las diferencias entre los husillos accionados por correa y los accionados por engranaje en un torno CNC?

Elegir el tipo de husillo incorrecto para un torno CNC puede provocar un rendimiento deficiente, cortes atascados y elevados costes a largo plazo. La decisión entre una transmisión por correa y una caja de engranajes afecta directamente a la capacidad, la precisión y el presupuesto operativo de una máquina.

Los husillos accionados por correa son ideales para trabajos de acabado de precisión a alta velocidad, ofreciendo un funcionamiento silencioso y un bajo mantenimiento. Los husillos con caja de engranajes proporcionan un par superior para el corte de alta resistencia en materiales duros, lo que permite mayores velocidades de arranque de material a costa de un aumento del ruido, el calor y la complejidad del mantenimiento.

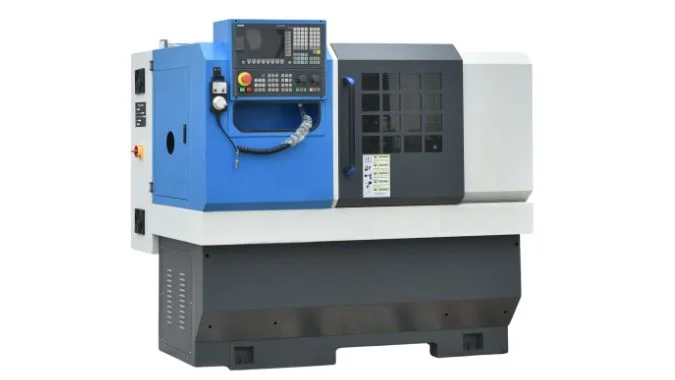

El husillo es el corazón de cualquier torno CNC, ya que determina su potencia, velocidad y rendimiento de corte. Aunque tanto los sistemas accionados por correa como los de caja de engranajes transfieren la potencia de un motor a la pieza de trabajo, sus mecanismos internos son fundamentalmente diferentes. Esta diferencia dicta para qué aplicaciones es más adecuado cada uno, desde el mecanizado rápido de aluminio hasta el desbaste pesado de acero endurecido. Comprender estas diferencias fundamentales es esencial para seleccionar una máquina que se adapte perfectamente a sus requisitos de producción y le proporcione el mejor rendimiento de la inversión.

¿En qué se diferencian los mecanismos de transmisión de potencia de los husillos accionados por correa y los de la caja de cambios?

Un motor gira, pero ¿cómo llega esa energía rotacional al husillo? El método de transmisión de potencia define las características básicas de rigidez, suavidad y eficacia del husillo.

Un husillo accionado por correa utiliza una correa de alta tensión y poleas para una transferencia de potencia suave y basada en la fricción. Una caja de cambios utiliza un complejo sistema de engranajes entrelazados para proporcionar una potencia rígida de accionamiento directo con ventaja mecánica.

Un sistema accionado por correa es elegante por su sencillez. El motor se conecta al husillo mediante un sistema de poleas y una correa moderna de alta tensión, como una correa dentada poli-V o síncrona¹. Este diseño tiene muy pocas piezas móviles. La potencia se transmite de forma suave y silenciosa, ya que la correa absorbe de forma natural las vibraciones del motor. Aunque los diseños modernos minimizan el deslizamiento, la elasticidad inherente de la correa hace que la conexión sea ligeramente menos rígida que un tren de engranajes sólido.

En cambio, un husillo de caja de cambios, también conocido como cabeza de engranaje²es un conjunto mecánico mucho más complejo. La potencia fluye hacia un cabezal cerrado lleno de múltiples conjuntos de engranajes helicoidales o rectos mecanizados con precisión. Al engranar diferentes combinaciones de engranajes, normalmente en dos o cuatro gamas de velocidad distintas, la máquina consigue una ventaja mecánica significativa. La potencia se transfiere a través del engranaje directo y positivo de los dientes de los engranajes. Esto crea una conexión increíblemente rígida, pero introduce más fricción y una ligera pérdida de eficiencia, normalmente en torno a 5-10%, por el contacto de los engranajes y la agitación del aceite.

¿Qué tipo de husillo proporciona un par superior para el corte pesado de metales duros?

Cuando se enfrenta a un tocho de gran diámetro de acero de aleación resistente o Inconel, la máquina necesita una inmensa fuerza de rotación, o par, para evitar que se atasque y mantener un corte uniforme.

Un husillo de engranajes proporciona un par muy superior para el corte pesado. Su sistema de reducción de engranajes actúa como multiplicador de par, lo que lo convierte en la única opción para el desbaste agresivo y el mecanizado de materiales duros a bajas RPM.

La principal ventaja de una caja de cambios es su capacidad para multiplicar el par³. Al pasar a un gama de marchas cortas⁴El husillo sacrifica velocidad por potencia bruta, generando a menudo de dos a cuatro veces más par que un sistema accionado por correa a velocidades inferiores a 1.000 RPM. Esto permite a la máquina realizar cortes profundos, girar grandes diámetros y alcanzar altos índices de arranque de material sin someter al motor a una carga excesiva. Esta capacidad es esencial en sectores como el del petróleo y el gas y el aeroespacial, donde es habitual el mecanizado de grandes piezas forjadas de materiales difíciles.

El par de salida de un husillo accionado por correa está directamente ligado a la potencia del motor y a la relación de la polea fija. Aunque es adecuado para muchas aplicaciones, su par disminuye considerablemente a las bajas revoluciones necesarias para cortar metales duros. Bajo la presión extrema de un corte pesado, la correa puede patinar, reduciendo la potencia efectiva en la herramienta. Aunque un motor más grande puede compensarlo en cierta medida, no puede replicar la ventaja mecánica pura que proporciona una caja de cambios para aplicaciones verdaderamente pesadas.

¿Cómo se comparan los husillos accionados por correa y los accionados por reductor en términos de ruido, calor y vibraciones?

El entorno operativo de un taller de mecanizado es una preocupación clave. El ruido afecta a la comodidad del operario, mientras que el calor y las vibraciones pueden afectar directamente a la precisión del mecanizado y al acabado superficial.

Los husillos accionados por correa funcionan de forma mucho más silenciosa y generan menos calor y vibraciones. Las cajas de engranajes son intrínsecamente más ruidosas y producen más calor debido a la fricción y el impacto de sus piezas móviles internas.

Las diferencias operativas son notables. A transmisión por correa⁵ es conocida por su funcionamiento suave y silencioso, ya que la propia correa amortigua las vibraciones del motor. Esto se traduce en un mejor entorno de trabajo y puede contribuir a un acabado más fino de la superficie de la pieza. Al haber menos fricción, el cabezal genera menos calor, lo que favorece una mayor estabilidad térmica y precisión durante los ciclos de mecanizado largos.

A caja de cambios⁶ es un complejo sistema mecánico que genera ruido por el constante engranaje de los engranajes, especialmente bajo cargas pesadas. La fricción del contacto de los engranajes y la agitación del aceite lubricante también producen un calor significativo dentro del cabezal, que a menudo requiere un refrigerador de aceite para mantener la estabilidad térmica.

¿Cuáles son los requisitos de mantenimiento a largo plazo y los costes asociados a cada tipo de husillo?

Una máquina herramienta es una inversión a largo plazo, y el coste total de propiedad incluye no sólo el precio de compra inicial, sino también el mantenimiento continuo, las reparaciones y los posibles tiempos de inactividad.

Los husillos accionados por correas tienen unos costes de mantenimiento a largo plazo considerablemente más bajos y unos requisitos más sencillos. Las cajas de engranajes exigen un mantenimiento periódico más complejo y su reparación puede resultar extremadamente cara si se produce un fallo.

Los costes de propiedad durante la vida útil de un husillo accionado por correa son muy manejables. El mantenimiento rutinario se limita normalmente a comprobar, tensar y, eventualmente, sustituir la correa de transmisión, una tarea rápida, barata y que a menudo puede realizarse en la propia empresa. Además, la correa suele actuar como un "fusible" mecánico en caso de colisión, deslizándose o rompiéndose para proteger el motor y los rodamientos del husillo, mucho más caros, de daños catastróficos.

Mantenimiento de la caja de cambios⁷ es un proceso más exigente y costoso. Requiere cambios regulares de aceite e inspecciones periódicas del desgaste y holgura de los engranajes por parte de un técnico cualificado. Un fallo en la caja de cambios, como un engranaje desgastado o un cojinete defectuoso, puede obligar a reconstruirla, lo que supone un tiempo de inactividad considerable y unos costes de reparación que pueden ascender a miles de dólares.

Conclusión

Elija una transmisión por correa para obtener velocidad, precisión y bajos costes operativos en piezas estándar. Para aplicaciones que exigen un par extremo para el corte de materiales duros, la potencia de una caja de cambios es indispensable.
