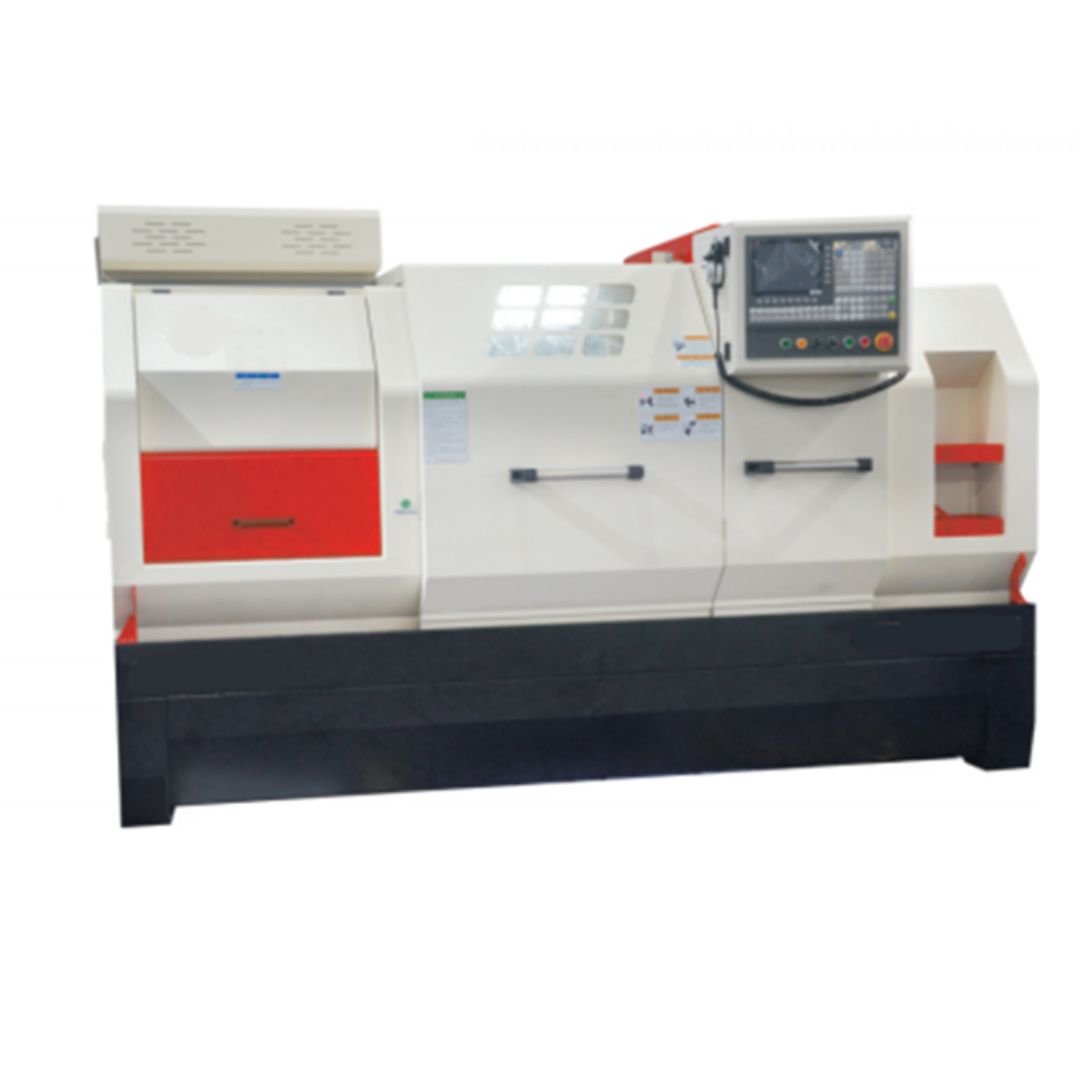

Reductor de cabezal cuadrado de 3 velocidades Inverter CKNC-6150L/CKNC-6150B
El cuerpo de la cama y las patas están fundidos en arena de resina, tratados eficazmente con temple ultraactivo, y la placa de arrastre está plastificada.
Gran agujero en el husillo de 82 mm, de tres puntos de apoyo cuatro rodamientos de alta rigidez del sistema de husillo, el aumento de temperatura absoluta de menos de 25 ° C.
Engranaje de accionamiento trasero más estable y de mayor precisión y menor ruido, los engranajes que utilizan 20GrMnTi carburación temple fuerza y resistencia al desgaste es mayor, el par de transmisión es mayor.
XZ dirección para el carril de línea, reducir el coeficiente de fricción, correr más equilibrado, mejorar la precisión, mejorar roughness.l.
Información complementaria
| Cónico | Métrica 90(1:20) |
|---|---|
| Velocidad máxima del husillo | Inversor de tres velocidades 45-260,140-800,550-1600rpm/min |
| Cama abatible Max | 500 mm |
| Potencia del motor | Motor principal ordinario de 7,5 kW |
| Diámetro del husillo | Ø82 mm |
Detalles del producto
| Nº de modelo | CKNC-6150L | CKNC-6150B |
|---|---|---|
| Especificaciones | ||
| Oscilación máx. sobre la cama | 500 mm | 500 mm |
| Max giro a través de la placa de deslizamiento | 270 mm | 290 mm |
| Recorrido máx. eje X | 265 mm | 295 mm |
| Recorrido máx. eje Z | 500mm,750mm,1000mm,1500mm,2000mm | 1000mm,1500mm,2000mm |
| Anchura de la cama | 401 mm | 401 mm |
| HUSILLO | ||
| Modelo de cabezal | A2-8 | A2-8 |
| Conicidad del husillo | Métrica 90(1:20) | Métrica 90(1:20) |
| Taladro del husillo | Ø82mm | Ø82mm |
| Velocidades de los husillos | Inversor de tres velocidades 45-260,140-800,550-1600rpm/min | Inversor de tres velocidades 45-260,140-800,550-1600rpm/min |
| Potencia del motor del husillo | Motor principal ordinario de 7,5 kW | Motor principal ordinario de 7,5 kW |
| Servoeje | ||
| carril-guía X/Z | GHH25CA/GH30CA Guías lineales | Raíles duros |
| par motor eje x/z | 6NM/10NM | 6NM/10NM |
| TAILSTOCK | ||
| Diámetro del manguito del contrapunto | Ø 75 mm | Ø 75 mm |
| Diámetro del manguito del contrapunto | 150 mm | 150 mm |
| Agujero cónico central del contrapunto | MT5# | MT5# |
| Especificaciones generales | ||
| Contorno Dimensión | 300017001800mm | 300017001800mm |
| Peso neto | 2800kg | 2800kg |
