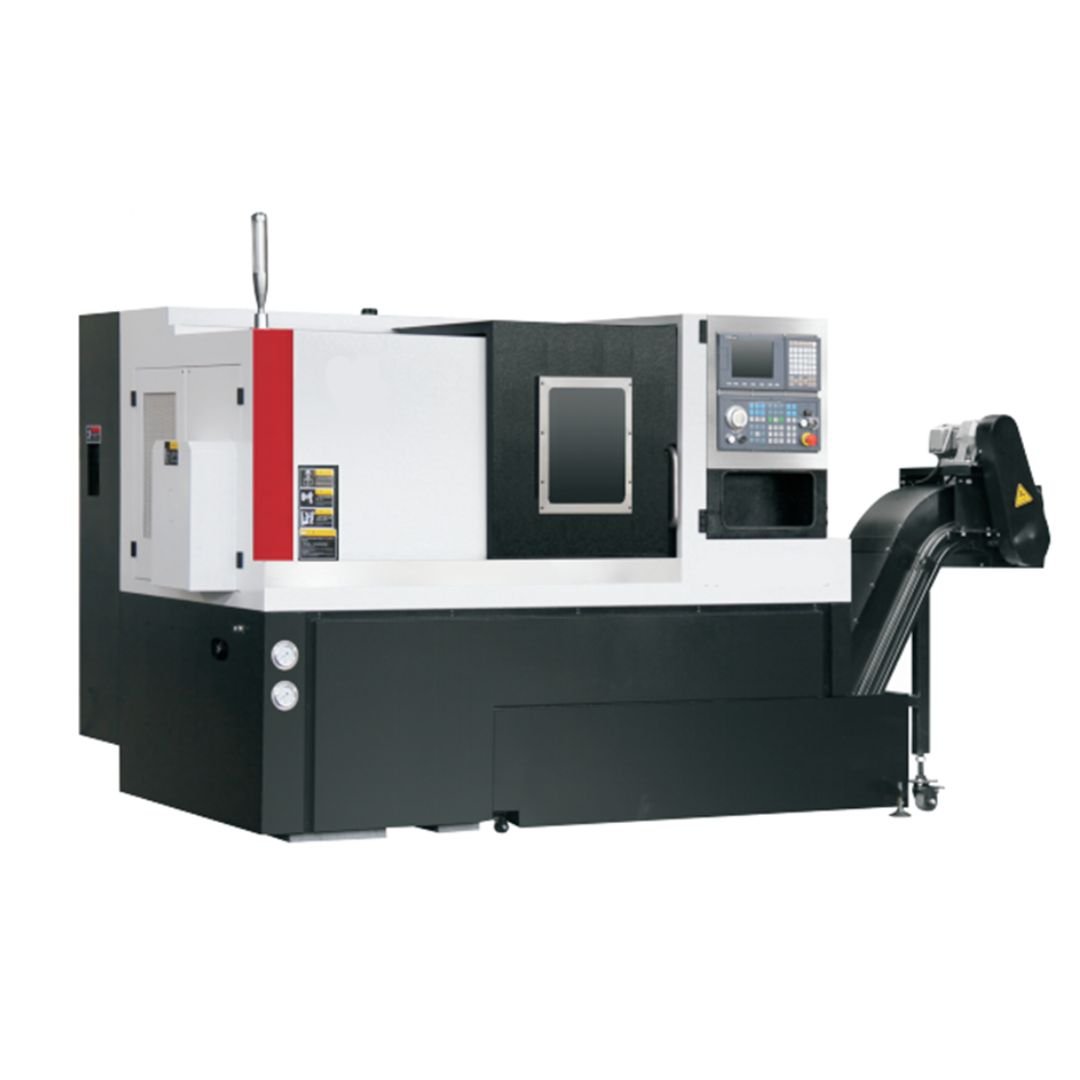

Torno CNC de bancada inclinada CK36D/CK40D
Torno CNC
El cuerpo de la bancada es un torno CNC de bancada inclinada y raíl de guiado.
Forma del portaherramientas para el tipo de cuchilla de hilera.
Información complementaria
| Cama abatible Max | 360 mm |
|---|---|
| Velocidad máxima del husillo | 4000r/min |
| Modelo de cabezal | A2-5 |
| Diámetro del husillo principal | Ø52 mm , Ø56 mm |
| Potencia del motor | 5,5 kw |
Detalles del producto
| Nº de modelo | CK-36D | CK-40D |
|---|---|---|
| Especificaciones | ||
| Oscilación máx. sobre la cama | 360 mm | 360 mm |
| Diámetro máx. de rotación a través de la corredera | 150 mm | 102 mm |
| Diámetro máx. de corte | 200 mm | 250 mm |
| Max. Longitud de trabajo | 300 mm | 320 mm |
| Estructura de la cama | ||
| Estructura de la cama | 30°Cama inclinada integrada | 30°Cama inclinada integrada |
| Recorrido del eje X/Z | 300/350 mm | 400/350 mm |
| Tornillo eje X / Z / Carril línea X / Z | 3210/30mm | 3210/3535 mm |
| Desplazamiento rápido eje X/Z | 20/20 m/min | 20/20 m/min |
| HUSILLO | ||
| Modelo de cabezal | A2-5 | A2-5 |
| Diámetro del agujero pasante del husillo principal | Ø52mm | Ø56mm |
| Máx. a través del diámetro del material de la barra | Ø38mm | Ø45mm |
| Velocidades máx. del husillo | 4000r/min | 4000r/min |
| Potencia del motor del husillo | 5,5 kW | 5,5 kW |
| Portaherramientas | ||
| Portaherramientas | fila de cuchillos | fila de cuchillos |
| Tamaño de la herramienta (torneado/taladrado) | 20×20Ø25mm | 20×20Ø25mm |
| Otros | ||
| Repetir posicionamiento | ±0,003 mm | ±0,006 mm |
| ±0,003 mm | ±0,005 mm | |
| Volumen (LxAxA) | 1900x1350x1600mm | 1900x1350x1600mm |
| Alimentación | 15kva | 15kva |
| Peso total | 1800kg | 1800kg |
| Accesorios estándar | Accesorios opcionales |
|---|---|
| Sistema de control YJS-988TDi | Sistema CNC: GSK, Syntec, KND, FANUC |
| Alpha mismo motor de servicio | Servomotor principal Alpha de 5,5 kW |
| Cama inclinada integrada | |
| Raíl de línea de tornillo | |
| fila de cuchillos | |
| Sin asiento trasero | |
| Pinza hidráulica |
