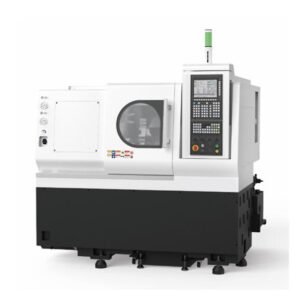

Torno CNC de velocidad infinitamente variable CKNC-50H/CKNC-40T/750
La máquina herramienta adopta 11KW mismo servicio motor de arrastre directo, puede realizar completa velocidad infinitamente variable. Es conveniente para trabajar a máquina pedazos grandes de metales no ferrosos tales como aluminio y acero.
Adopta una unidad de husillo independiente, el diámetro del agujero pasante del husillo es de 82 mm, para garantizar que el husillo tenga una buena precisión de movimiento, rigidez y estabilidad.
Adoptar la paleta ampliada, placa de presión integral, hacer la rigidez de la paleta más excelente, corte más estable y potente, paleta después del segundo tratamiento de envejecimiento, la deformación térmica es pequeña.
Información complementaria
| Cama abatible Max | 420 mm, 500 mm |
|---|---|
| Velocidad máxima del husillo | 20-2000rpm anarquía total, 2800 rpm |
| Precisión de posicionamiento de repetición | Eje X±0,0075mm；Eje Z ±0,010mm, Eje X±0,01mm；Eje Z ±0,010mm |
| Precisión de posicionamiento | Eje X±0,01mm；Eje Z ±0,010mm, Eje X±0,01mm；Eje Z ±0,015mm |
| Potencia del motor | 5,5/11 KW |
Detalles del producto
| Nº de modelo | CKNC-50H | CKNC-40T/750 |
|---|---|---|
| Especificaciones | ||
| Oscilación máx. sobre la cama | 500 mm | 420 mm |
| Max giro a través de la placa de deslizamiento | 290 mm | 230 mm |
| Recorrido máx. eje X | 295 mm | 295 mm |
| Recorrido máx. eje Z | 1000 mm | 780 mm |
| Anchura de la cama | 410 mm | 340 mm |
| HUSILLO | ||
| Modelo de cabezal | A2-8 | A2-6 |
| Agujero del husillo | Ø82mm | Ø70mm |
| Nariz del husillo | Sistema de trabajo 90（1:20） | MT6# |
| Velocidades de los husillos | 20-2000rpm anarquía total | 2800r/m |
| Potencia del motor del husillo | 11kw | 5,5 kW |
| Servoeje | ||
| tornillos eje x/tornillos eje z | 2505/4010 | 2505/3210 |
| par motor eje x/z | 6NM/10NM | 4NM/6NM |
| Precisión de trabajo | ||
| Avance rápido eje X/Z | 6m/min;8m/min | 6m/min;8m/min |
| Precisión de posicionamiento | Eje X±0,01mm；Eje Z ±0,010mm | Eje X±0,01mm；Eje Z ±0,015mm |
| Precisión de posicionamiento repetido | Eje X±0,01mm；Eje Z ±0,010mm | Eje X±0,0075mm；Eje Z ±0,010mm |
| Redondez | ≤0,007mm | ≤0,007mm |
| Planitud | ≤0,03 mm | ≤0,02 mm |
| Rugosidad de la superficie | ≤Ra1.6μm | ≤Ra1.6μm |
| Portaherramientas | ||
| Formulario | Portaherramientas eléctrico de cuatro estaciones | portaherramientas eléctrico de seis estaciones |
| Especificación del vástago cuadrado | 25x25mm | 25x25mm |
| TAILSTOCK | ||
| Diámetro del manguito del contrapunto | Ø 75 mm | Ø 65 mm |
| Diámetro del manguito del contrapunto | 150 mm | 150 mm |
| Agujero cónico central del contrapunto | MT5# | MT4# |
| Especificaciones generales | ||
| Contorno Dimensión | 3000x1700x1800mm | 2200x1400x1700mm |
| Peso neto | 2800kg | 2800kg |
| Accesorios estándar | Accesorios opcionales |
|---|---|
| Sistema de control numérico YJS-988TDi | Sistema CNC: GSK, Syntec, KND, FANUC |
| Alpha 11KW mismo motor de servicio | Motor principal Alpha de 11 kW |
| Plato de tres garras manual 250 | Plato de tres garras de 320 mm |
| Contrapunto manual | p400mm plato de cuatro garras |
| Portaherramientas eléctrico de cuatro estaciones | 163 portaherramientas eléctrico de cuatro estaciones |
| Bomba eléctrica automática de aceite lubricante | Platos hidráulicos Zhongshi/Hollow nacionales o de Taiwán |
| Sistema de refrigeración | rack eléctrico de seis estaciones |
| Sistema de iluminación | |
| Cubierta protectora totalmente cerrada | |
| Delixi zhengtai control eléctrico | |
| Un conjunto completo de datos técnicos | |
| Accesorios y herramientas estándar aleatorios |
