¿Es siempre mejor una mayor capacidad del almacén de herramientas para un centro de mecanizado CNC?
Especificar la capacidad del almacén de herramientas en un nuevo centro de mecanizado CNC es una decisión de inversión de capital crítica. Optar por la opción más grande disponible por defecto puede introducir una complejidad mecánica innecesaria e inflar su gasto inicial. Debe calcular cuidadosamente las ranuras de herramientas requeridas para equilibrar la flexibilidad de fabricación con la fiabilidad de la máquina a largo plazo.
Una opción de almacén de herramientas más grande en su centro de mecanizado CNC no siempre es mejor. Un almacén masivo aumenta el costo de la máquina y los fallos mecánicos. Debe configurar un almacén pequeño para piezas simples y elegir un almacén de cadena grande solo para piezas aeroespaciales complejas para equilibrar la eficiencia.
Determinar la capacidad óptima del almacén de herramientas requiere una evaluación estratégica de su mezcla de producción específica, ancho de banda de mantenimiento y diseño de las instalaciones. El siguiente desglose técnico ayudará a su equipo a evaluar objetivamente diferentes configuraciones de almacén y adaptarlas a sus requisitos reales de mecanizado.
¿Cómo mejora la eficiencia del mecanizado la capacidad del almacén de herramientas?
Maximizar el tiempo de actividad del husillo depende en gran medida de una gestión de herramientas eficiente y automatizada. Un almacén de herramientas especificado con precisión elimina la necesidad de intervención del operario durante ciclos complejos1, permitiendo una producción continua y sin supervisión, y asegurando que sus tiempos de ciclo reales cumplan sistemáticamente con sus estimaciones presupuestadas.
La capacidad del almacén de herramientas mejora la eficiencia de su centro de mecanizado al eliminar los cambios manuales de herramientas. Un almacén grande contiene todas las herramientas necesarias a la vez. El CNC cambia las herramientas automáticamente. Esto crea una producción continua sin supervisión y permite el mecanizado integral sin mover la pieza.
Reducción del tiempo de no corte
Los cambios manuales de herramientas destruyen la eficiencia de la fábrica. Un centro de mecanizado CNC con un almacén básico pequeño obliga al operario a detenerse con frecuencia. Deben cambiar manualmente las fresas de desbaste y los taladros. Esto detiene la producción por completo. Una opción de almacén de tamaño adecuado contiene todas las herramientas a la vez. El centro de mecanizado funciona toda la noche sin ayuda humana. Esto genera una producción continua sin supervisión. Usted fabrica piezas más rápido y reduce los errores humanos.
Ampliación de la cobertura del proceso
Una opción de mayor capacidad le permite realizar mecanizado integral. Puede mecanizar moldes complejos o carcasas aeroespaciales en una sola configuración en una máquina. No necesita mover la pieza. Puede cargar fresas de punta esférica, fresas de forma y microtaladros juntos. Esto evita errores de posicionamiento al mover la pieza.2 Su precisión dimensional mejora enormemente cuando termina la pieza completa en un solo lugar.
Sinergia con la velocidad de cambio de herramienta

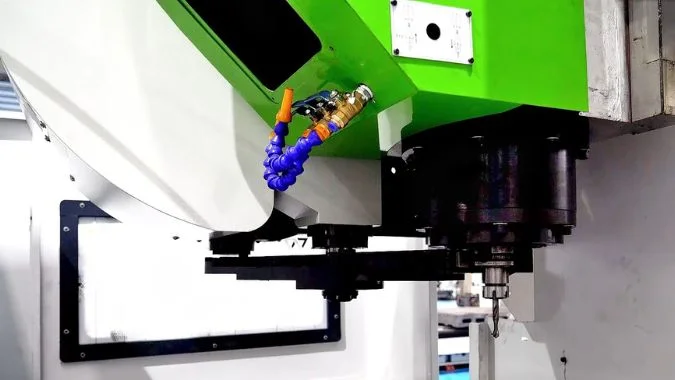

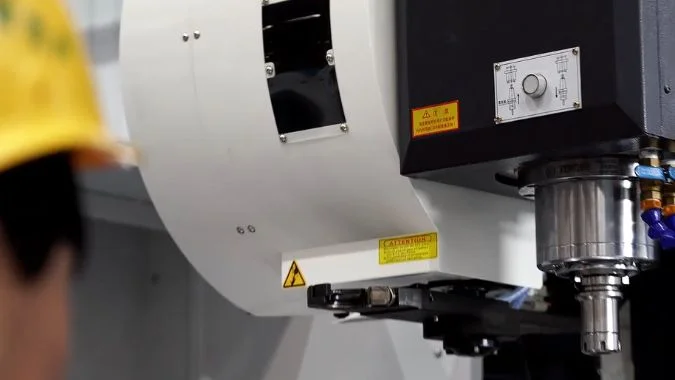

La capacidad por sí sola no garantiza una alta producción. También debe observar la velocidad de cambio de herramienta de la máquina. Una velocidad de cambio de herramienta de un segundo comprime el tiempo de espera perfectamente. Un almacén masivo con un brazo de herramienta lento crea un nuevo cuello de botella.3 Necesita cambios de herramienta rápidos para que una opción de almacén grande sea rentable.
| Factor de eficiencia | Impacto de un almacén pequeño | Impacto de un almacén grande |
|---|---|---|
| Tiempo de actividad de la máquina | Bajo debido a los cambios manuales | Alto debido a los cambios automáticos |
| Configuración del proceso | Requiere varias máquinas | Mecanizado integral |
| Precisión de la pieza | Más baja debido al traslado de la pieza | Más alta debido a una configuración única |
| Necesidad de velocidad ideal | El cambio de herramienta estándar es suficiente | Requiere un brazo de herramienta de alta velocidad |
¿Por qué la complejidad de sus piezas debería determinar su capacidad de herramientas?
Las configuraciones de bienes de equipo deben reflejar estrictamente la cartera de producción de sus instalaciones. Especificar un almacén de cadena de gran capacidad para componentes simples de pocas operaciones resulta en una inversión inactiva. Debe ajustar el tamaño del almacén a la complejidad geométrica real y a la variabilidad de configuración de las piezas de trabajo objetivo.
La complejidad de la pieza determina su elección de capacidad de herramientas, ya que las piezas complejas necesitan muchas operaciones diferentes en una sola configuración. Las piezas simples solo requieren unas pocas herramientas. Ajustar la opción de almacén a la complejidad de la pieza evita el desperdicio de dinero en funciones de máquinas CNC que no se utilizan.
Las piezas simples necesitan almacenes pequeños

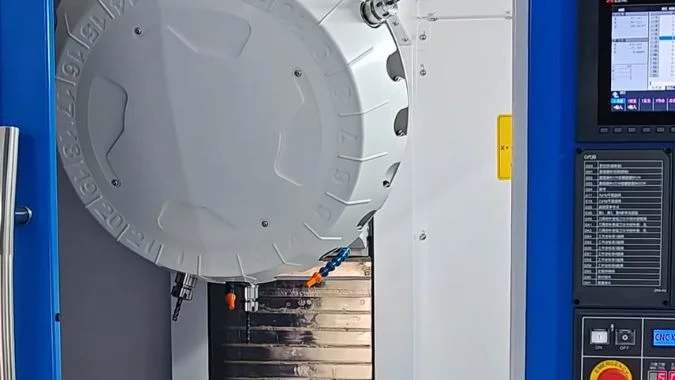

Los soportes simples y las placas de cubierta necesitan muy pocas herramientas. Cuando configura su centro de mecanizado CNC, un almacén simple de tipo disco con doce a dieciséis herramientas funciona perfectamente4. Una opción de almacén masivo desperdicia dinero aquí. Deja docenas de ranuras de herramientas vacías. Paga por una capacidad mecánica que nunca usa. Un almacén pequeño mantiene bajo su costo inicial de equipo.
Punto óptimo de producción por lotes
Las carcasas de complejidad media requieren más herramientas. Un almacén de veinticuatro a cuarenta herramientas es perfecto para este trabajo.5 Este tamaño ofrece una alta relación costo-rendimiento para su centro de mecanizado. Equilibra una buena velocidad de cambio de herramientas con la capacidad suficiente para diferentes tamaños de orificios. Puede realizar la producción por lotes fácilmente. Mantiene la máquina funcionando sin pagar por cadenas de herramientas de nivel aeroespacial extremo.
Escenarios automatizados complejos

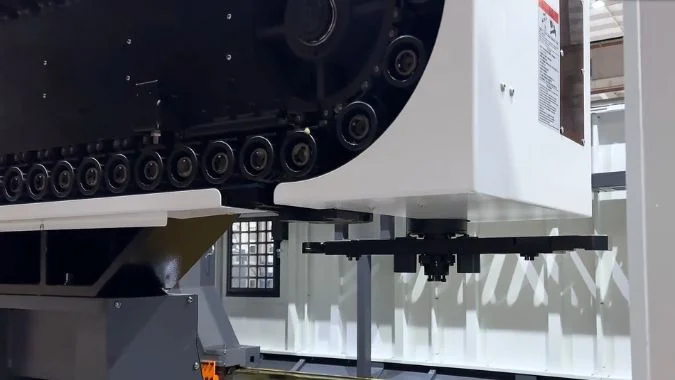

Las piezas aeroespaciales y las cavidades de moldes requieren configuraciones extremas. Es posible que necesite de sesenta a cien herramientas. Usted selecciona estas opciones de almacén masivas para celdas de fabricación flexibles. Puede almacenar herramientas para cinco trabajos diferentes a la vez. Cambia de programa al instante sin cargar nuevas herramientas. Esto reduce su tiempo de cambio a cero.
| Complejidad de las piezas | Tamaño de almacén recomendado | Mejor aplicación de la máquina |
|---|---|---|
| Soportes simples | 12 a 16 herramientas | Fresadoras independientes |
| Carcasas medianas | 24 a 40 herramientas | Producción por lotes estándar |
| Moldes aeroespaciales | 60 a 120 herramientas | Celdas de fabricación flexibles |
| Alta mezcla y bajo volumen | Más de 40 herramientas | Trabajos de cambio rápido |
¿Cuáles son los costos ocultos de invertir en un almacén de herramientas sobredimensionado?
Al evaluar cargadores de alta capacidad, debe calcular el Costo Total de Propiedad (TCO) más allá de la factura inicial.6 Los sistemas sobredimensionados requieren una mayor huella en la fábrica, introducen tiempos de búsqueda de herramientas más largos que pueden extender fraccionalmente los tiempos de ciclo y requieren un software de gestión de vida útil de la herramienta más sofisticado para rastrear los datos de compensación de manera efectiva.
Un cargador de herramientas sobredimensionado genera costos ocultos debido a precios de compra iniciales de máquinas CNC más altos y un software de gestión de herramientas complejo. Un cargador masivo requiere más espacio en el piso y ralentiza las trayectorias de cambio de herramienta. También gasta más dinero reparando piezas mecánicas complejas.
Tasas de fallas mecánicas aumentadas
Un cargador de herramientas enorme añade una complejidad mecánica masiva a su centro de mecanizado CNC. Más piezas móviles significan más cosas que se rompen.7 Un cargador tipo paraguas pequeño funciona de forma sencilla. Un cargador de cadena masivo utiliza cientos de eslabones y sensores. Cuando selecciona demasiada capacidad, compra averías innecesarias de la máquina. Paga a los técnicos de reparación con más frecuencia.
Trayectorias de cambio de herramienta más largas
Un cargador de sesenta herramientas ocupa mucho espacio físico en el bastidor de la máquina. La cadena de herramientas debe girar una larga distancia para encontrar la herramienta correcta.8 Esta trayectoria más larga ralentiza el proceso de cambio de herramienta. Pierde segundos en cada cambio de herramienta. Esto reduce su eficiencia total en piezas simples. Un cargador pequeño gira instantáneamente.
Gran carga de gestión de herramientas
Los cargadores grandes hacen que la gestión de herramientas sea muy difícil. Debe realizar un seguimiento de la vida útil de sesenta cortadores diferentes en el sistema CNC.9 Debe actualizar constantemente las compensaciones de herramientas. En la producción por lotes pequeños, esta sobreconfiguración desperdicia el tiempo del operador. Pasan más tiempo gestionando la computadora que cortando metal. Necesita un software costoso para realizar un seguimiento de todo.
| Tipo de costo oculto | Descripción del problema | Impacto en la fábrica |
|---|---|---|
| Roturas mecánicas | Más piezas fallan con el tiempo | Altas facturas de reparación de maquinaria |
| Pérdida de velocidad | Las cadenas largas tardan en girar | Los tiempos de ciclo aumentan |
| Seguimiento de herramientas | Difícil de rastrear múltiples compensaciones | El operador desperdicia tiempo de configuración |
| Espacio en planta | Los almacenes grandes necesitan espacio | Menos espacio para otras máquinas |
¿Cuáles son los desafíos de mantenimiento asociados con los almacenes de cadena de alta capacidad?
Los almacenes de cadena de alta capacidad introducen inherentemente un mayor volumen de variables mecánicas y eléctricas en la arquitectura de la máquina. Para mantener las métricas objetivo de Eficiencia General de los Equipos (OEE), los departamentos de mantenimiento deben considerar el riguroso mantenimiento preventivo requerido para la tensión de la cadena, los sellos hidráulicos y la calibración de los sensores de proximidad.

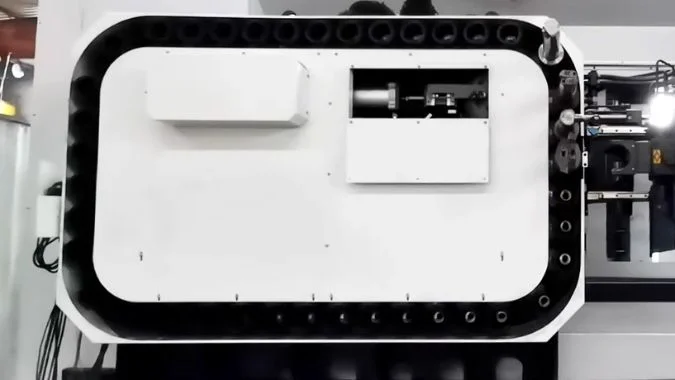

Los almacenes de cadena de alta capacidad en centros de mecanizado CNC sufren de alargamiento de cadena, rieles guía sueltos y deriva de la señal del sensor. La cadena pesada se estira con el tiempo. Los sellos hidráulicos tienen fugas y la presión neumática cae. Debe realizar un estricto mantenimiento diario para evitar atascos de herramientas.
Desgaste mecánico
La cadena pesada actúa como el principal soporte en su centro de mecanizado. Con el tiempo, la cadena se estira. Una cadena suelta provoca atascos de herramientas. Los rieles guía se secan sin grasa. Debe limpiar los rieles y agregar grasa especializada regularmente. Un perno de origen suelto arruina por completo la numeración de herramientas. La máquina agarra la herramienta incorrecta y choca el husillo.
Fugas de fluido y aire
Los almacenes grandes utilizan aceite hidráulico y presión de aire. El aceite sucio desgasta la bomba. La baja presión del sistema impide que el brazo de herramientas se mueva. Los sellos de goma se agrietan con el tiempo. Los sellos rotos filtran aceite en su refrigerante limpio. Debe reemplazar los sellos para detener las fugas. Debe apretar todas las conexiones de tuberías de aire para detener las fugas por vibración.
Errores de señal eléctrica
Los sensores de proximidad detectan la posición de la herramienta. Un sensor sucio envía señales incorrectas al control CNC. La máquina agarra la herramienta incorrecta. Los programas macro incorrectos causan que el brazo de herramientas choque contra el husillo. Debe limpiar los sensores y verificar los códigos del sistema con frecuencia. Un codificador defectuoso crea desviaciones de posicionamiento durante los cambios rápidos de herramienta.
Errores operativos diarios
Los operadores causan muchas fallas. Cargan herramientas que pesan demasiado. Las herramientas pesadas rompen los dedos de agarre. Utilizan piezas de copia baratas en lugar de piezas originales de fábrica. Debe realizar estrictas revisiones diarias para detener estos errores simples. Debe verificar la tensión de la cadena cada mes.
| Área del sistema | Modo de fallo común | Mantenimiento requerido |
|---|---|---|
| Mecánico | La cadena se estira y se comba | Comprobar la tensión mensualmente |
| Hidráulico | Baja presión por aceite sucio | Cambiar el aceite dos veces al año |
| Eléctrico | Sensores de proximidad sucios | Limpiar los espacios de los sensores trimestralmente |
| Uso del operador | Carga de herramientas con sobrepeso | Hacer cumplir límites estrictos de herramientas |
Conclusión
Adapte la capacidad del almacén de herramientas de su centro de mecanizado CNC a la complejidad de sus piezas. Evite opciones sobredimensionadas para reducir el mantenimiento y los costes ocultos. Elija el tamaño adecuado para maximizar los beneficios de la fábrica.
-
