¿Qué causa la deformación térmica de un centro de roscado?

Mantener tolerancias estrictas a lo largo de turnos de producción continuos requiere una gestión térmica rigurosa. A medida que las temperaturas ambiente e internas de la máquina fluctúan, la deformación térmica puede afectar gravemente su índice de capacidad del proceso (Cpk).¹. Comprender la mecánica del crecimiento térmico es fundamental para que los ingenieros de fabricación eliminen tasas de desperdicio impredecibles y garanticen una calidad de pieza consistente.

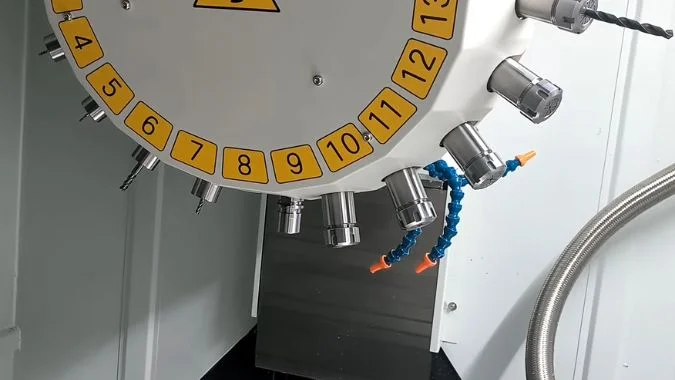

Tres fuentes principales de calor provocan la deformación térmica en un centro de roscado. Las piezas móviles, como los rodamientos, generan fricción interna. El proceso de corte introduce una gran cantidad de calor en la máquina. Los cambios diarios de temperatura en el taller provocan la expansión del metal. Estas fuentes de calor arruinan su precisión.

La expansión térmica no controlada sigue siendo una de las principales causas de variación dimensional en las operaciones de roscado de alta velocidad. Al desglosar la mecánica específica de la deformación térmica, los equipos de ingeniería y mantenimiento pueden implementar estrategias específicas para estabilizar sus procesos de mecanizado. Examinemos el impacto físico exacto del crecimiento térmico y los métodos sistemáticos utilizados para controlarlo.

¿Cómo afecta específicamente el crecimiento térmico del husillo a la profundidad y precisión del roscado?

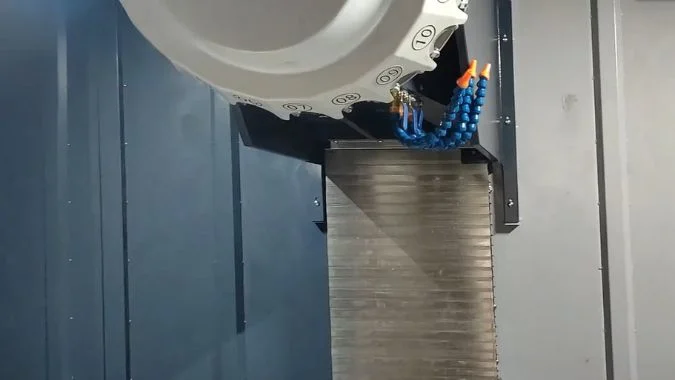

La elongación térmica del husillo es un factor principal en la desviación del eje Z durante la operación continua.². Una máquina que se calibra perfectamente durante una configuración en frío puede experimentar una expansión térmica medible a mitad del turno, causando que los ciclos de roscado rígido excedan su recorrido. Los equipos de producción deben tener en cuenta este cambio dinámico para evitar la falta de conformidad dimensional en lotes de alto volumen.

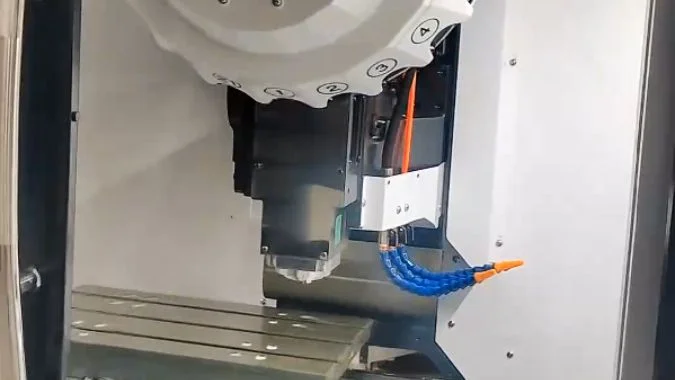

El crecimiento térmico del husillo empuja directamente la herramienta de corte más profundamente en la pieza. Un husillo caliente se expande hacia abajo a lo largo del eje Z. Usted programa un agujero de cinco milímetros. La máquina caliente corta cinco punto un milímetros. Este alargamiento destruye su precisión dimensional y acabado superficial.

El husillo actúa como una pieza de plástico caliente. Se estira cuando se calienta. A esto lo llamamos alargamiento térmico.

Desplazamiento del eje Z y consistencia del lote

Los rodamientos de alta velocidad crean una fricción masiva. Esta fricción calienta el husillo de acero sólido.³. El acero caliente se expande directamente hacia abajo, hacia su mesa. Esto provoca un desplazamiento directo de las coordenadas del eje Z. Usted programa un orificio ciego preciso. El husillo estirado empuja el macho de roscar demasiado profundo. Usted procesa un lote grande de piezas. Las primeras diez piezas pasan la inspección perfectamente. La máquina funciona durante cuatro horas y se calienta mucho. Las últimas diez piezas fallan porque los orificios son demasiado profundos. Usted pierde por completo la consistencia del lote.

Precisión dimensional y de forma

Este calor también dobla el husillo ligeramente. Esta flexión causa una desviación radial.⁴. La herramienta oscila en círculo. Esta oscilación hace que sus orificios sean demasiado anchos. Arruina la precisión de su forma. La herramienta inestable vibra contra el metal. Esta vibración crea marcas desagradables en sus paredes. La rugosidad de su superficie empeora significativamente. Debe detener este estiramiento para producir piezas de calidad.

Defecto de mecanizado	Causa directa	Resultado en la pieza de trabajo
Agujero demasiado profundo	Estiramiento del husillo en el eje Z	Falla en la prueba del medidor de profundidad
Agujero demasiado ancho	Flexión radial y descentramiento	Falla en la prueba de calibre de pasador
Mala coincidencia de lote	El calor se acumula con el tiempo	Las primeras y últimas piezas difieren
Paredes rugosas	Vibración de la herramienta por calor	Falla en la prueba de acabado superficial

¿Cómo abordamos la deformación térmica de un centro de roscado?

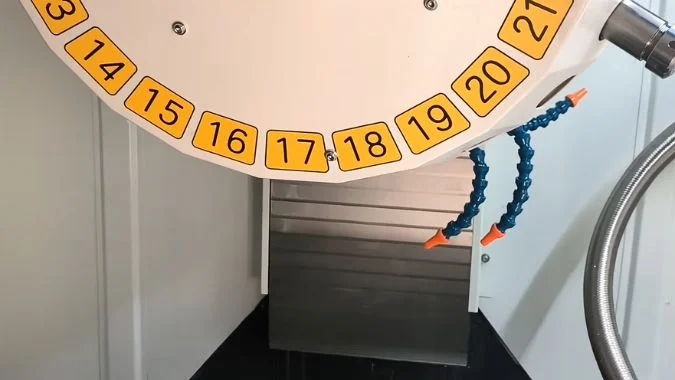

Cuando las inspecciones de calidad revelan una tendencia emergente de deriva térmica durante una ejecución de producción activa, los ingenieros de procesos deben implementar estrategias de compensación inmediatas. El diagnóstico térmico rápido y las compensaciones de CNC en tiempo real permiten a los operadores estabilizar el proceso y mantener el cumplimiento de las piezas sin detener toda la celda de fabricación.

Aborde la deformación térmica mediante un diagnóstico rápido y correcciones en tiempo real. Utilice una cámara termográfica infrarroja para encontrar puntos calientes. Aplique compensaciones de software al eje Z al instante. Preenfríe las piezas de trabajo sensibles. Estos pasos rápidos corrigen los errores de calor de inmediato.

No puede esperar a que la máquina se enfríe. Debe lidiar con el calor de inmediato.

Diagnóstico rápido de calor

Primero, tome la cámara termográfica infrarroja. Apuntamos esta cámara hacia el cabezal de la máquina. Vemos exactamente dónde reside el calor. El eje del husillo a menudo muestra una temperatura quince grados más alta que la bancada de la máquina. También usamos un interferómetro láser⁵ durante las paradas planificadas. Este láser construye una base de datos térmica para la máquina. Sabemos exactamente cuánto se dobla la máquina a diferentes temperaturas.

Pasos de corrección de emergencia

Debe usar el software CNC para combatir el calor. Utilizamos la función de compensación de extensión térmica del husillo.⁶. El husillo se calienta diez grados. El software eleva automáticamente el desplazamiento del eje Z en cero punto un milímetros. Esto mantiene la punta de la herramienta exactamente en el mismo lugar. También observamos el material de la pieza de trabajo. Algunos metales se expanden muy rápido. Colocamos estas piezas sensibles en un área fresca antes del mecanizado. Las preenfriamos a cincuenta grados Celsius. Esto evita que la pieza se mueva mientras la herramienta la corta.

Acción de respuesta	Herramienta requerida	Resultado esperado
Encontrar puntos calientes	Cámara térmica infrarroja	Localiza la fuente de calor exacta
Medir la curvatura del metal	Interferómetro láser	Crea una base de datos de calor
Corregir la profundidad del orificio	Compensación Z del software CNC	Eleva la herramienta al punto correcto
Detener la expansión de la pieza	Área de almacenamiento en frío	Mantiene estable la materia prima

¿Cómo prevenimos la deformación térmica de un centro de roscado?

Durante la fase de adquisición de bienes de equipo, evaluar la estabilidad térmica inherente de una máquina es tan crítico como evaluar sus velocidades de desplazamiento rápido. Los equipos de ingeniería deben especificar centros de mecanizado con tecnologías de mitigación térmica integradas, como refrigeración activa y fundiciones térmicamente simétricas, para garantizar la capacidad del proceso a largo plazo y maximizar el retorno de la inversión.

Usted previene la deformación térmica mediante un diseño de máquina inteligente y buenos hábitos de corte. Usted adquiere máquinas fabricadas con metal Invar de baja expansión. Usted utiliza enfriadores de aceite de circuito cerrado para refrigerar el husillo. Usted reduce sus velocidades de corte y utiliza lubricación por niebla de aceite para evitar que se genere calor.

Usted debe detener el calor antes de que comience.

Diseño estructural inteligente

Una buena máquina utiliza un diseño de simetría térmica. La columna y la caja del husillo se reflejan perfectamente entre sí. El calor se distribuye uniformemente. La máquina permanece recta. Los buenos fabricantes utilizan aleación Invar o piezas de cerámica. El metal Invar apenas crece cuando se calienta.⁷. También colocan placas de aislamiento cerámico entre el motor caliente y el husillo frío. Esto bloquea el calor por completo.

Trucos de refrigeración y corte

Debe utilizar un sistema de refrigeración activa. Siempre seleccionamos máquinas con enfriadores de aceite de circuito cerrado. El aceite frío se bombea alrededor del husillo y el motor calientes. La máquina permanece a temperatura ambiente todo el día. También debe cambiar la forma en que corta el metal. La alta velocidad genera altas temperaturas⁸. Utilizamos una estrategia de baja velocidad y alto avance. Reducimos la velocidad de doscientos a ciento cincuenta metros por minuto. La pieza se mantiene un treinta por ciento más fría. También utilizamos lubricación de cantidad mínima⁹. Rociamos una fina niebla de nanoaceite sobre la herramienta. Esto enfría el corte en un cincuenta por ciento.

Método de prevención	Sistema o estrategia	Beneficio directo
Detener el crecimiento del metal	Piezas de aleación Invar	El material no se expande
Bloquear el calor del motor	Placas de aislamiento cerámico	Detiene la transferencia de calor
Enfriar el husillo	Enfriador de aceite de circuito cerrado	Elimina el calor constantemente
Reducir el calor de corte	Pulverizador de lubricación por niebla de aceite	Enfría la herramienta en un cincuenta por ciento

¿Cómo realizar un mantenimiento a largo plazo para mitigar el impacto de la deformación térmica?

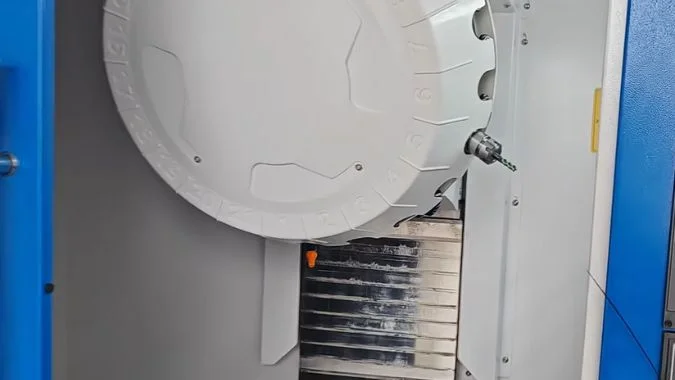

A medida que el equipo CNC envejece, la degradación natural de los sistemas de refrigeración y los rodamientos del husillo aumenta la carga térmica de la máquina. La implementación de un programa riguroso de mantenimiento preventivo (MP) es esencial para contrarrestar este desgaste. El cuidado sistemático garantiza que la máquina mantenga su base térmica original y continúe produciendo componentes de tolerancia estrecha año tras año.

Realice un mantenimiento estricto a largo plazo para mantener la máquina fría durante años. Equilibre el husillo cada quinientas horas. Limpie todas las tuberías de refrigerante cada mes. Reemplace los filtros de agua de cinco micras. Una máquina limpia y equilibrada funciona en frío y mantiene su precisión.

Una máquina sucia y vibrante genera un calor masivo. Debe seguir un plan estricto para solucionar esto.

Corrección del equilibrio del husillo

Un husillo rápido debe girar perfectamente suave. Las pequeñas vibraciones destruyen los rodamientos lentamente. Los rodamientos en mal estado se desgastan entre sí y generan enormes cantidades de calor. Compruebo el equilibrio dinámico del husillo cada quinientas horas de funcionamiento. Utilizo una herramienta de vibración especial. Añado pequeños pesos al husillo para que gire perfectamente. Un husillo equilibrado funciona completamente frío.

Cuidado del sistema de refrigeración

Su sistema de refrigeración actúa como la sangre de la máquina. Elimina el calor cada segundo. El refrigerante sucio se espesa con el tiempo. Obstruye las pequeñas tuberías dentro del bloque de la máquina. Limpio cada tubería de refrigerante una vez al mes. Fuerzo agua limpia a través de las líneas para eliminar el lodo. También cambio los elementos filtrantes con frecuencia. Utilizo un filtro de cinco micras. Esto atrapa el polvo metálico diminuto. El refrigerante limpio fluye rápidamente. El refrigerante rápido elimina el calor rápidamente.

Tarea de mantenimiento	Programa de tiempos	Resultado de reducción de calor
Comprobar el equilibrado del husillo	Cada quinientas horas	Detiene el calor por fricción de los rodamientos
Limpiar las tuberías del refrigerante	Cada mes	Mantiene el flujo del líquido refrigerante
Cambiar los filtros de agua	Cuando el manómetro indique presión	Elimina el lodo que atrapa el calor
Comprobar el aceite del enfriador	Cada seis meses	Mantiene fría la bomba de aceite

Conclusión

Comprenda las fuentes de calor de la máquina. Compense inmediatamente la dilatación térmica del eje Z. Prevenga el calor con un diseño de máquina inteligente y velocidades de corte lentas. Realice el mantenimiento de su sistema de refrigeración para garantizar profundidades de perforación perfectas.

---
