Que tipo de guia linear é mais adequado para tornos de grande porte?
A usinagem de peças forjadas de aço maciço exige estabilidade estrutural absoluta. Ao avaliar um torno de serviço pesado, selecionar o sistema de guia correto é uma decisão de engenharia crítica para garantir a rigidez da máquina e evitar vibrações que podem destruir a ferramenta durante cortes profundos.
As guias tipo caixa (box ways), também chamadas de guias rígidas (hard rails), são as mais adequadas para tornos de serviço pesado. Elas utilizam atrito de deslizamento com uma grande área de contato superficial. Esta estrutura de ferro sólido proporciona uma enorme capacidade de carga e excelente amortecimento de vibrações. Elas cortam facilmente peças de metal grandes, pesadas e duras.
Escolher entre guias lineares e guias tipo caixa raramente é uma escolha simples; exige combinar os limites mecânicos da máquina com suas operações de usinagem específicas. Abaixo, apresentamos uma comparação técnica detalhada desses dois sistemas de guia para ajudar sua equipe a especificar a configuração exata necessária para suas aplicações de metal pesado.
Quais são as principais diferenças entre guias lineares e guias rígidas para tornos?
Especificar o torno CNC correto exige equilibrar as velocidades de avanço rápido com a capacidade de suporte de carga. Compreender as diferenças fundamentais de engenharia entre guias lineares e rígidas é essencial para que suas equipes de aquisição e engenharia correspondam a arquitetura da máquina aos seus requisitos de produção.
As guias lineares usam esferas de metal rolantes para proporcionar movimento rápido para peças leves. As guias rígidas usam ferro plano deslizando sobre ferro para proporcionar uma força imensa. As guias rígidas suportam pesos extremos. As guias lineares focam em alta velocidade e alta precisão.

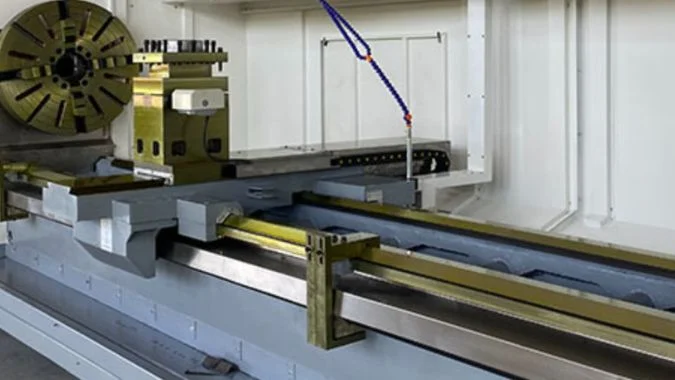

Uma guia rígida é uma guia tipo caixa. A fábrica a funde diretamente na base de ferro da máquina. Os trabalhadores raspam o ferro manualmente.1 Eles o tornam perfeitamente plano. Frequentemente adicionamos um revestimento plástico. Este revestimento ajuda o metal a deslizar. Este sistema utiliza atrito de deslizamento. As superfícies planas tocam-se completamente.

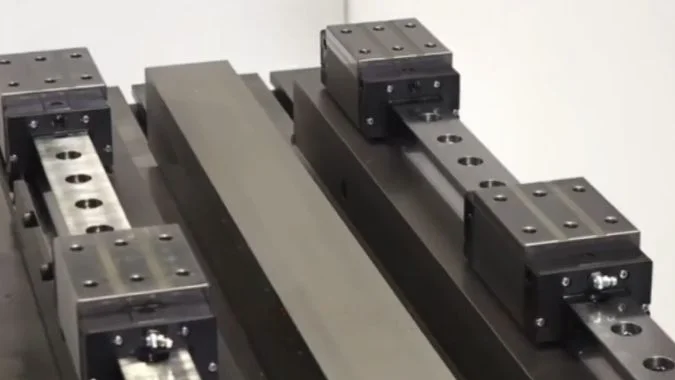

Uma guia linear utiliza um design totalmente diferente. Ela usa um trilho de aço modular. Um carro de metal desliza sobre este trilho. Pequenas esferas de aço giram dentro do carro.2 Isso cria atrito de rolamento. As pequenas esferas tocam o trilho apenas em pontos minúsculos.3
Essas diferenças físicas alteram o desempenho da máquina. As guias rígidas suportam cargas pesadas. Elas movem-se lentamente. As guias lineares movem-se muito rapidamente. Elas não suportam choques pesados.4 As guias rígidas precisam de manutenção cuidadosa com óleo. Elas precisam de raspagem manual para reparos. As guias lineares custam mais caro inicialmente. Você pode desparafusá-las e substituí-las facilmente.
| Caraterística | Guias Rígidas (Guias Tipo Caixa) | Trilhos Lineares (Guias Lineares) |
|---|---|---|
| Tipo de fricção | Fricção de deslizamento | Atrito de rolamento |
| Área de contacto | Grande superfície plana | Ponto ou linha minúscula |
| Velocidade de Operação | Baixa velocidade | Velocidade muito alta |
| Manutenção | Difícil de reparar, requer ajuste manual (scraping) | Fácil de desaparafusar e substituir |
Por que as guias rígidas são tradicionalmente consideradas o padrão para torneamento de serviço pesado?
Suportar peças de várias toneladas, como eixos de aço maciços, requer uma base de máquina projetada para cargas extremas. Trilhos rígidos (hard rails) são estritamente especificados para essas aplicações pesadas porque seu design distribui o peso massivo com segurança por uma grande área de superfície, resistindo à deflexão estrutural.

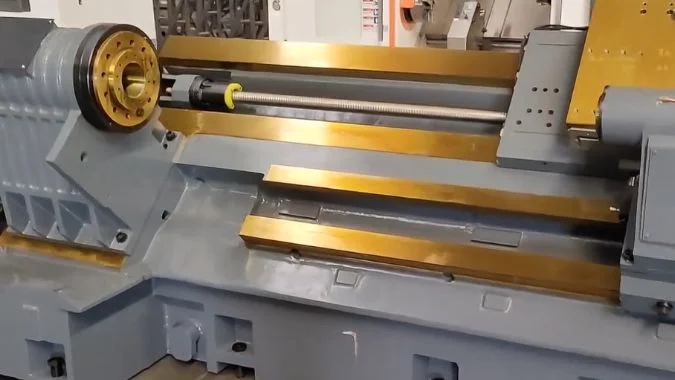

Os trilhos rígidos servem como padrão para torneamento pesado porque utilizam um contato de superfície massivo. As seções de ferro plano dispersam o peso elevado por uma área imensa. Isso impede que a máquina dobre sob cargas extremas e forças de corte pesadas.
Bons trilhos rígidos duram décadas. Eles sobrevivem a condições terríveis. Nós os consideramos o padrão absoluto para usinagem bruta. Eles possuem força física bruta. Trilhos lineares usam pequenas esferas de aço. Uma peça pesada de três toneladas esmagará essas pequenas esferas.
Trilhos rígidos usam ferro plano sólido. A área de contato é enorme. Essa área enorme espalha a carga pesada. Você empurra uma ferramenta de corte pesada profundamente em um bloco de aço forjado. Os trilhos de ferro plano não dobram. Eles suportam a ferramenta de corte perfeitamente. Nós endurecemos a superfície do trilho de ferro. Isso faz com que o trilho resista ao desgaste. Ele move cargas pesadas todos os dias sem quebrar.
Trilhos rígidos também sobrevivem a oficinas sujas. O torneamento pesado produz cavacos de metal quentes. Produz poeira de ferro espessa. Trilhos lineares quebram facilmente. A sujeira entra nas pequenas esferas. Trilhos rígidos empurram a sujeira para longe. O bloco deslizante simples ignora o ambiente hostil. Você corta peças gigantes de aço fundido o dia todo. A máquina permanece forte.
| Recurso Padrão | Vantagem do Trilho Rígido | Resultado no Chão de Fábrica |
|---|---|---|
| Suporte de Peso | Contato de superfície enorme | Sustenta com segurança peças de três toneladas |
| Resistência ao desgaste | Superfície de ferro endurecido | Dura anos sob carga pesada |
| Condições sujas | Sem pequenas peças rolantes | Resiste a poeira e cavacos quentes |
| Flexão estrutural | Fundido como uma peça pesada única | Mantém-se reto durante cortes profundos |
Como as guias rígidas melhoram o amortecimento de vibrações durante o corte interrompido de grande diâmetro?
O corte interrompido em peças de grande diâmetro, como blanks de engrenagens, introduz inevitavelmente cargas de choque severas ao fuso e à ferramenta. Trilhos rígidos são amplamente adotados aqui porque sua enorme área de contato deslizante fornece o amortecimento de vibração necessário para manter o acabamento superficial e proteger os investimentos em ferramentas.
Trilhos rígidos absorvem vibração através de fricção deslizante. O grande contato metal-metal atua como uma esponja gigante para ondas de choque. Esta estrutura maciça de ferro impede que a ferramenta trema ao atingir vãos em peças de grande diâmetro.
Corpos de bombas grandes possuem orifícios e vãos. A ferramenta de corte atinge o metal. Depois, atinge o ar vazio. Em seguida, atinge o metal novamente. Chamamos isso de corte interrompido. Isso cria ondas de choque terríveis.5
Um trilho linear salta. As pequenas esferas não conseguem absorver o impacto pesado. A máquina treme violentamente. Um trilho rígido elimina a vibração completamente. A base de ferro sólido e o carro deslizante plano pressionam-se um contra o outro. Óleo espesso permanece entre as placas planas. Este óleo atua como uma almofada pesada. Ele elimina a vibração instantaneamente. Seu fuso permanece imóvel.
Você também deve usar bons truques de usinagem. Você usa um apoio fixo para segurar peças longas. Você reduz sua velocidade de corte. Você faz cortes menores. Isso evita a ressonância da máquina. Você também altera a forma da sua ferramenta. Um ângulo de entrada maior empurra a força para baixo.6 Ela empurra contra a base de ferro pesada. Os trilhos rígidos suportam essa força. Eles mantêm o corte perfeitamente suave.
| Método de Amortecimento | Como Funciona | Benefício para a Usinagem |
|---|---|---|
| Fricção Deslizante | Placas planas pesadas se friccionam | Absorve impactos de colisões repentinas |
| Coxim de óleo | Óleo espesso permanece entre as placas | Elimina vibrações de alta frequência |
| Configuração da máquina | Descansos fixos seguram a peça | Impede que peças longas se curvem |
| Geometria da ferramenta | Grande ângulo de entrada | Transfere a força para a base de ferro |
Que tipos de peças são adequadas para torneamento de serviço pesado?
Expandir as capacidades de sua instalação para lidar com torneamento de alta resistência exige uma compreensão clara de suas aplicações-alvo. Identificar as dimensões, pesos e materiais resistentes específicos das peças que exigem um torno de alta resistência é um passo crucial para justificar o investimento de capital.

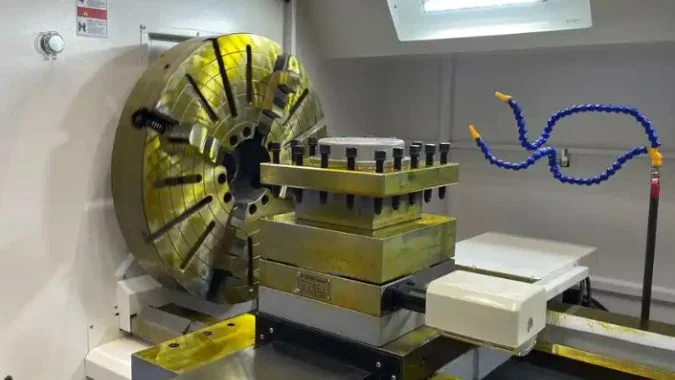

O torneamento de alta resistência é adequado para eixos maciços, grandes peças brutas de engrenagens e cilindros forjados pesados. Essas peças geralmente pesam mais de quinhentos quilogramas. Elas utilizam aço de liga resistente. Exigem a remoção rápida de grandes quantidades de metal bruto.

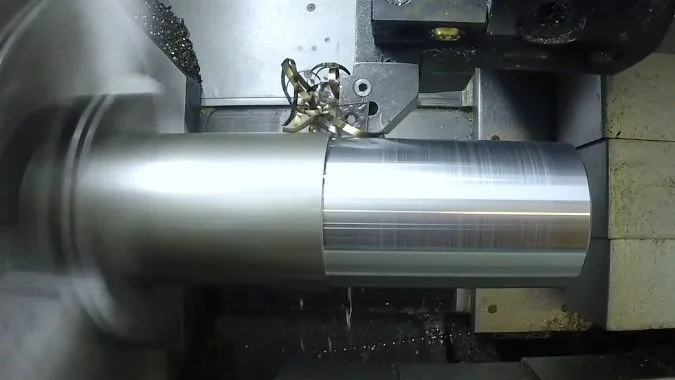

Você coloca corpos rotativos maciços nessas máquinas. Vemos virabrequins gigantes de navios. Vemos eixos de turbinas eólicas. Usinamos enormes tubos de óleo. Essas peças possuem diâmetros superiores a quinhentos milímetros. Uma única peça pesa milhares de quilogramas. Você corta metais muito resistentes. Os clientes cortam aço de liga de alta resistência. Eles cortam aço inoxidável duplex.
Essas peças grandes começam como fundidos brutos. Começam como forjados brutos. Possuem uma camada espessa de incrustação na parte externa. Você deve remover grandes quantidades de metal. Você corta muito rápido. Realiza cortes profundos. Avança a ferramenta rapidamente. Você não pode fazer isso em uma máquina leve. Você também usa máquinas pesadas para anéis de parede fina. A base de ferro pesada impede que o anel vibre. Você vende essas peças para usinas de energia.
| Tipo de peça | Exemplos | Por que é necessário torneamento pesado |
|---|---|---|
| Eixos maciços | Virabrequins de navios, eixos de turbinas | Pesa milhares de quilogramas |
| Discos grandes | Cubos, peças brutas de grandes engrenagens | Diâmetro muito amplo |
| Metais resistentes | Aço duplex, ligas duras | Requer força de corte massiva |
| Peças brutas | Forjados brutos, fundidos de ferro | Requer rápida remoção de metal |
Conclusão
Guias rígidas (hard rails) oferecem a imensa resistência e amortecimento de vibração necessários para tornos de serviço pesado. Escolha guias lineares para velocidade. Conte com guias rígidas para peças metálicas maciças.
-
