Каковы последствия вибрации при механической обработке на токарном станке с ЧПУ с наклонной станиной?

Вибрация может незаметно нарушить стабильность токарной обработки. Поначалу могут появляться лишь легкие следы, но станок, инструмент и заготовка уже испытывают вредное напряжение.

Вибрация при обработке на наклонном токарном станке с ЧПУ снижает качество поверхности, уменьшает геометрическую точность, сокращает срок службы инструмента, повреждает компоненты станка, ограничивает эффективность резания и увеличивает уровень шума. Если возникает автоколебание (дребезг), на поверхности часто появляются периодические следы, а процесс резания становится нестабильным.

Вибрацию следует рассматривать как проблему всей системы в целом, а не только как проблему резания. Наклонный токарный станок с ЧПУ обычно обеспечивает лучшее удаление стружки и более прочную структурную опору, чем многие станки с плоской станиной. Тем не менее, он все равно может вибрировать при выходе за пределы зоны стабильного резания. Первым результатом является низкое качество заготовки. Могут появиться следы вибрации, царапины, погрешности круглости и цилиндричности. Вторым результатом является сокращение срока службы инструмента. Вибрация создает повторяющиеся ударные нагрузки, поэтому твердосплавные и керамические пластины могут быстро скалываться. Третьим результатом является повреждение станка. Подшипники, направляющие, шарико-винтовые передачи, болты и контактные поверхности могут ослабнуть или изнашиваться быстрее. Четвертым результатом является снижение эффективности производства. Часто приходится снижать скорость резания, подачу и глубину резания для подавления вибрации. Это защищает процесс, но также снижает производительность. В автоматизированных производственных линиях одна остановка станка из-за вибрации может нарушить весь производственный ритм.

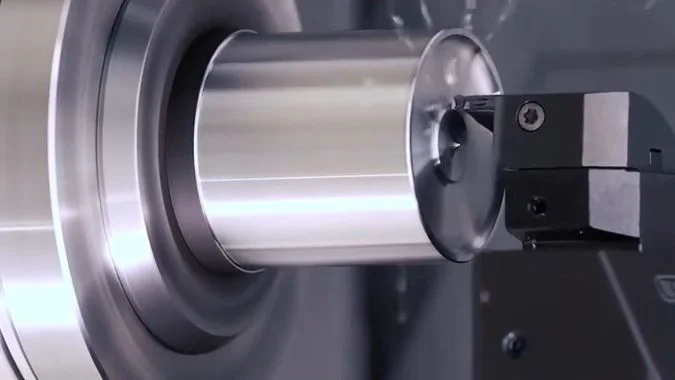

Какие виды вибраций возникают при работе на наклонных токарных станках с ЧПУ?

Многие проблемы с вибрацией в цехах просто называют «дребезгом». При реальной диагностике необходимо сначала разделить типы вибрации, поскольку каждый тип требует особого метода устранения.

Основными типами вибрации при обработке на наклонном токарном станке с ЧПУ являются свободные колебания, вынужденные колебания и автоколебания. Свободные колебания возникают в результате кратковременного первоначального воздействия. Вынужденные колебания возникают вследствие повторяющихся внешних сил. Автоколебания возникают в самой системе резания и являются наиболее опасными.

Свободные колебания, вынужденные колебания и автоколебания

Свободные колебания обычно являются наименее серьезным типом в большинстве токарных операций. Они начинаются после одного короткого толчка, такого как небольшой удар при загрузке, контакте инструмента или зажиме. Станок получает энергию один раз, а затем вибрация затухает. Этот тип вибрации обычно не становится главной причиной появления длинных следов дребезга. Тем не менее, повторяющиеся короткие удары могут свидетельствовать о необходимости проверки настроек, способа загрузки или процесса зажима.

Вынужденные колебания встречаются чаще. Они возникают из-за повторяющегося внешнего воздействия. В токарном станке это может быть вызвано дисбалансом шпинделя, дисбалансом патрона, перекосом, проблемами с зубчатой передачей, вибрацией гидравлического блока, вибрацией двигателя или вибрацией пола. Сила повторяется с фиксированной частотой. Станок затем реагирует на этой частоте. Если частота возбуждения приближается к собственной частоте системы станка, вибрация становится намного сильнее.¹

Автоколебания являются наиболее опасным типом. Дребезг относится к этой группе.² Процесс резания создает свое собственное возбуждение. Предыдущий проход инструмента оставляет небольшую волну на поверхности. Следующий проход режет по этой волне и создает новую. Эта петля может быстро нарастать.³ Часто появляется резкий звук, а на поверхности заготовки возникают плотные повторяющиеся следы.

Тип вибрации	Основной источник	Характерный признак	Уровень риска
Свободные колебания	Единичный удар или импульс	Короткие затухающие колебания	Низкие в большинстве случаев механической обработки
Вынужденные колебания	Повторяющаяся внешняя сила	Регулярные вибрации, связанные со скоростью или оборудованием	Средние или высокие
Автоколебания	Сам процесс резания	Следы вибрации (дробления) и резкий шум	Очень высокий
Резонансное состояние	Совпадение частоты возбуждения и конструкции	Внезапное увеличение вибрации	Очень высокий

Почему станки с наклонной станиной всё ещё вибрируют

Токарный станок с ЧПУ с наклонной станиной обладает реальными конструктивными преимуществами. Угол наклона станины способствует удалению стружки. Конструкция способна эффективно поддерживать суппорт.⁴ Составляющая силы тяжести также может способствовать стабильности контакта в некоторых условиях. Эти преимущества снижают риск возникновения вибрации, но не устраняют её полностью. Если вылет инструмента слишком велик, заготовка тонкая, зажим патрона слабый или сила резания слишком высока, система всё равно может потерять стабильность.

Взаимосвязь между инструментом, заготовкой, шпинделем, револьверной головкой, направляющими и фундаментом очень важна. Эти детали не вибрируют по отдельности. Они образуют единую динамическую систему. Небольшая слабость в одной части может стать серьёзной проблемой, когда сила резания повторяется на неправильной частоте. Именно поэтому с вибрацией (дроблением) нельзя бороться только заменой пластины. Необходимо проверить весь путь прохождения силы: от режущей кромки до держателя инструмента, револьверной головки, направляющих, станины и фундамента. Для стабильного процесса требуется слаженная работа всех этих компонентов.

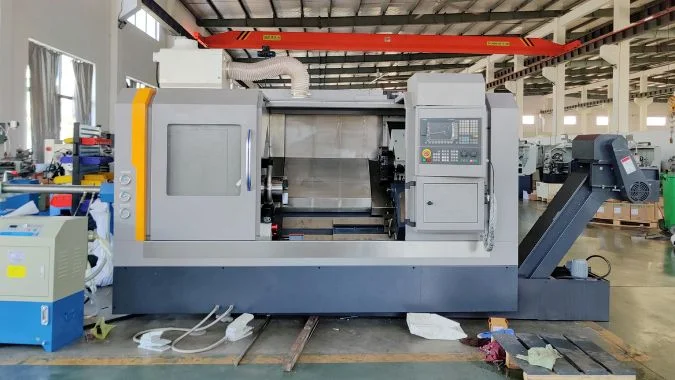

Являются ли неправильное выравнивание станка и неисправность фундамента причиной неожиданного резонанса?

Проблемы с выравниванием и фундаментом легко недооценить. Станок может хорошо работать при установке, а затем стать нестабильным после просадки пола или изменения условий опоры.

Да, неправильное выравнивание станка и некачественная установка фундамента могут вызвать неожиданный резонанс. Скручивание станины, слабая опора, ослабленные анкерные болты, пустоты в полу и осадка фундамента могут изменить жёсткость и собственную частоту станка, поэтому возбуждение при резании может не поглощаться, а усиливаться.

Как выравнивание влияет на поведение станка

Выравнивание станка — это не только этап установки. Оно контролирует напряженное состояние станины. Если станок не выровнен должным образом, станина может перекоситься. Выравнивание направляющих может измениться. Взаиморасположение револьверной головки, шпинделя и задней бабки также может нарушиться. Эти небольшие изменения снижают жесткость системы. Они также меняют собственную частоту станка. Когда собственная частота приближается к частоте вращения шпинделя, частоте резания или другой периодической силе, может возникнуть неожиданный резонанс.

Неправильное выравнивание также создает внутренние напряжения. Станок может пройти базовый тест на точность резания, но напряжения могут меняться в зависимости от температуры, нагрузки и времени. После длительного использования одна точка опоры может нести большую нагрузку, чем остальные. Это может привести к неравномерному контакту между станком и фундаментом. В результате станок становится более чувствительным к нагрузкам при резании. Могут появиться нестабильные размеры, плохая круглость и меняющиеся следы вибрации на определенных частотах вращения шпинделя. Эти симптомы могут выглядеть как проблемы с инструментом или параметрами, но первопричиной может быть состояние опор станка.

Как дефекты фундамента усиливают вибрацию

Фундамент должен поддерживать станок с достаточной жесткостью и демпфированием. Если пол слабый, имеет пустоты, трещины или плохо уплотнен, он может плохо поглощать вибрацию. Вместо этого он может ее усиливать. Ослабленные анкерные болты создают аналогичную проблему. Станок может казаться закрепленным, но во время резания могут возникать небольшие смещения. Это движение становится заметным на обработанной поверхности.

Просадка фундамента — еще одна скрытая проблема. Станок может быть правильно выровнен после установки. Через месяцы или годы эксплуатации пол может просесть. Центр тяжести станка и жесткость опор при этом меняются. Диапазон скоростей, который раньше был безопасным, впоследствии может стать резонансной зоной. Это риск вторичного резонанса. Его трудно заметить без регулярной проверки уровня и вибрации.

Проблема настройки	Что меняется в станке	Симптом обработки	Общая проверка
Некачественное выравнивание	Перекос станины и деформация направляющих	Отклонение размеров и неровности на поверхности	Повторная проверка уровня по контрольным точкам станка
Ослабленные анкерные болты	Слабый контакт с фундаментом	Усиление вибрации при тяжелом режиме резания	Проверка преднатяга болтов и состояния контакта
Пустоты в полу	Низкая жесткость опор	Низкочастотная вибрация	Проверка методом простукивания, осмотр пола, проверка вибрации
Осадка фундамента	Изменение центра тяжести и жесткости	Появление нового резонанса на старых безопасных скоростях	Сравнение текущего уровня с данными монтажного протокола
Температурная деформация пола или станины	Смещение геометрии	Изменения точности в течение дня	Отслеживание температуры и геометрии станка

Данные о нивелировании следует записывать при установке и после перемещения тяжелого станка. Их также необходимо проверять после аварии, ремонта фундамента и при длительном отклонении точности. Эта привычка предотвращает множество проблем, которые выглядят как ошибки параметров резания, но на самом деле связаны с полом или опорной системой.

Как изношенные подшипники шпинделя и ослабленные шарико-винтовые передачи провоцируют вибрацию при обработке с течением времени?

Вибрация часто нарастает медленно, прежде чем стать заметной. Сначала может появиться мелкая рябь, затем сколы инструмента, а после — сильная вибрация и низкая точность.

Изношенные подшипники шпинделя и ослабленные шарико-винтовые передачи вызывают вибрацию за счет увеличения зазоров, снижения жесткости и создания периодических ударных нагрузок. Со временем небольшое биение, люфт и нестабильность подачи могут перерасти в сильный резонанс, ухудшение качества поверхности, сколы инструмента и потерю точности обработки.

Путь износа подшипников шпинделя

Подшипники шпинделя обеспечивают точность вращения заготовки или патрона. На начальной стадии износа на дорожках качения или телах качения подшипников могут появиться незначительные повреждения. Преднатяг падает. Радиальное биение немного увеличивается.⁵ На этой стадии может усилиться высокочастотный шум. На поверхности заготовки может появиться мелкая рябь, но размеры еще остаются контролируемыми.

На средней стадии зазор увеличивается. Изменения сил резания смещают ось шпинделя с идеальной траектории. При более высоких скоростях центробежные силы также становятся значительнее. Шпиндель больше не вращается с достаточной жесткостью. Шероховатость поверхности ухудшается. Кромки инструмента чаще скалываются из-за возрастающей ударной нагрузки.

На поздней стадии жесткость подшипников становится слишком низкой. Система шпинделя деформируется под действием сил резания. Собственная частота может снизиться и приблизиться к частоте резания. Затем может возникнуть автоколебательная вибрация. Звук становится резким. Качество поверхности быстро падает. Поддерживать точность становится сложно или невозможно. На этой стадии обычно требуется ремонт или замена подшипников, так как изменение параметров не устраняет первопричину.

Путь ослабления шарико-винтовой передачи

Шарико-винтовые передачи управляют движением подачи. При потере преднатяга гайки или ослаблении опорных подшипников появляется люфт. Сначала может возникать мертвый ход при смене направления. При подаче на низкой скорости может наблюдаться «дерганье» (движение рывками). Точность позиционирования начинает снижаться.

На промежуточном этапе жесткость контакта между винтом и гайкой ослабевает. Пульсации крутящего момента серводвигателя могут переходить в механические удары. При высокоскоростной подаче или тяжелых режимах резания циркуляция шариков может стать нестабильной. Вибрация распространяется через направляющие и револьверную головку. Точность траектории инструмента снижается. Профиль обрабатываемой детали может быть искажен.

На позднем этапе ослабленные детали создают нелинейную вибрацию. Винт может перемещаться в осевом направлении под динамической нагрузкой. В конструкции станка может возникнуть низкочастотный резонанс. В этот момент снижение частоты вращения шпинделя может не решить проблему полностью, так как вибрация вызвана механическим люфтом. Становятся необходимыми проверка оси подачи, измерение люфта, регулировка преднатяга и ремонт опорных подшипников.

Состояние компонента	Ранний признак	Средний признак	Поздний признак
Износ подшипника шпинделя	Повышенный уровень шума и мелкая рябь	Низкое качество шероховатости и выкрашивание инструмента	Резкий звук и сильная вибрация (дребезг)
Потеря преднатяга подшипника	Незначительное увеличение биения	Смещение оси под воздействием силы резания	Потеря точности при нормальной нагрузке
Люфт шариковинтовой передачи	Мертвый ход и рывки (краулинг)	Удар при подаче и ошибка профиля	Низкочастотный структурный резонанс
Ослабление опоры винта	Незначительное смещение при позиционировании	Вибрация через револьверную головку и направляющие	Следы резания остаются после уменьшения параметров

Эффекты сопряжения также имеют значение. Вибрация шпинделя может передаваться на станину и увеличивать фреттинг-коррозию вблизи опор винта. Нестабильность подачи из-за ослабленного винта может изменить нагрузку на резание и увеличить напряжение на шпиндель. Эти две проблемы могут усиливать друг друга. Рост вибрации не всегда линеен. Как только зазор превышает критическую точку, станок может перейти от стабильного резания к сильному дроблению. Мониторинг вибрации помогает в ранней диагностике. Неисправности шпинделя часто проявляются более сильными частотными составляющими, связанными с вращением. Ослабление винта часто проявляется низкочастотными гармониками и закономерностями, связанными с подачей.

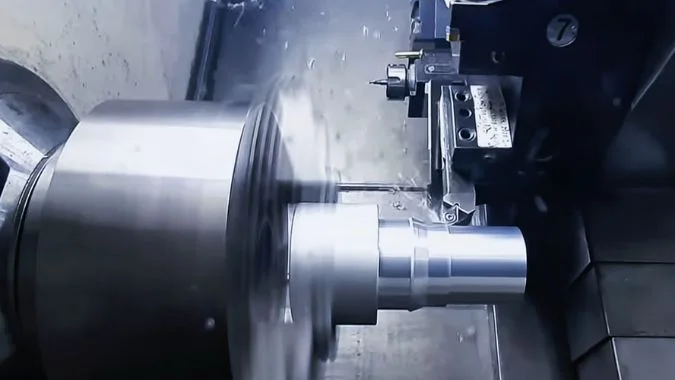

Как бороться с вибрацией на наклонных токарных станках с ЧПУ во время обработки?

Для хорошего результата недостаточно просто снизить скорость. Сначала следует уменьшить возбуждающую силу, затем улучшить жесткость, избежать резонанса и при необходимости добавить демпфирование.

Чтобы справиться с вибрацией в токарных станках с ЧПУ с наклонной станиной, уменьшите возбуждающие силы, улучшите жесткость и демпфирование станка, настройте параметры резания вне зон резонанса, обслуживайте направляющие и шарико-винтовые пары, отбалансируйте вращающиеся части, улучшите опору фундамента и при необходимости используйте активное или пассивное демпфирование.

Уменьшение возбуждения и улучшение жесткости

Первый шаг — уменьшение силы, вызывающей вибрацию. Вращающиеся части должны быть отбалансированы. Патроны, шкивы, роторы и приводной инструмент следует проверять, когда вибрация следует за скоростью вращения шпинделя.⁶ Гидравлический патрон также может создавать дисбаланс, если кулачки, загрузка заготовки или состояние зажима не являются симметричными. Точность установки имеет значение. Небольшая ошибка центрирования может стать повторяющейся силой на высокой скорости.

Следующий шаг — улучшение жесткости. Инструмент должен быть как можно короче. Необходимо контролировать соотношение длины и диаметра расточной оправки. Следует проверить состояние зажима револьверной головки. Заготовка должна быть закреплена с достаточной силой, но не настолько, чтобы деформироваться. Тонкие заготовки могут потребовать задней бабки, люнета или другой опоры. Также следует проверить зазор в направляющих и ползуне. Смазка должна быть чистой и стабильной, так как плохая смазка увеличивает трение и может вызвать вибрацию типа «скачок-залипание».

Структурные улучшения также могут помочь. Более толстое основание, более прочная опора и усиленная рама улучшают низкочастотное сопротивление. Демпфирующие прокладки, резина, полиуретан, настроенные масс-блоки, пружины и демпферы могут уменьшить передачу вибрации. Эти методы работают лучше всего после того, как были скорректированы базовая жесткость и настройки. Демпфирование не может полностью исправить ослабленную механическую систему.

Избегайте резонанса и контролируйте процесс

Параметры резания должны оставаться в пределах стабильной зоны. Чрезмерная глубина резания, подача и скорость увеличивают силу резания. Если появляется дробление, не следует менять все значения случайным образом. Один фактор нужно менять за один раз. Скорость шпинделя часто регулируется первой, поскольку дробление сильно зависит от частоты. Небольшое изменение скорости может вывести процесс из зоны резонанса. Подача и глубина резания затем могут быть скорректированы в зависимости от результата обработки поверхности, нагрузки на инструмент и формы стружки.

Выбор инструмента также влияет на виброустойчивость. Острые пластины уменьшают силу резания. Более прочная геометрия кромки помогает при прерывистом резании. Правильный радиус при вершине имеет значение. Большой радиус при вершине может улучшить чистоту обработки в жесткой системе, но он также может увеличить радиальную силу. В слабых системах большой радиус при вершине может усилить дробление.⁷ Для чистовой обработки стабильное резание предпочтительнее агрессивной производительности.

Рабочая среда также имеет значение. Следует уменьшить внешние источники вибрации. Рядом расположенные прессы, тяжелые шлифовальные станки, вилочные погрузчики и неустойчивые полы могут помешать прецизионной обработке. Температура и влажность должны контролироваться, когда требуется высокая точность. Тепловое расширение изменяет центрирование и может перевести станок в менее стабильное состояние.

Область улучшения	Что следует проверить или отрегулировать	Основная цель
Вращающаяся система	Динамический баланс патрона, шкива, ротора и заготовки	Снижение вынужденных вибраций
Настройка инструмента	Короткий вылет и жесткий держатель	Повышение жесткости резания
Закрепление заготовки	Надлежащее усилие зажима и дополнительная опора	Предотвращение перемещения и изгиба детали
Система направляющих	Смазка, зазор в ползуне и чистота	Снижение вибраций, связанных с трением
Система шарико-винтовой передачи	Люфт, состояние опорного подшипника и предварительный натяг	Повышение стабильности подачи
Шпиндельная система	Шум подшипников, нагрев, биение и предварительный натяг	Поддержание стабильного вращения
Параметры резания	Скорость, подача и глубина резания	Избегание резонанса и снижение силы резания
Фундамент	Выравнивание, анкерные болты и жесткость пола	Предотвращение низкочастотного усиления
Демпфирование	Пассивные демпферы или активное гашение вибрации	Уменьшите передачу вибрации

Используйте техническое обслуживание и мониторинг в качестве мер профилактики

Профилактика лучше, чем экстренное исправление. Регулярная проверка биения шпинделя помогает заблаговременно выявить проблемы с подшипниками. Осмотр люфта шарико-винтовой передачи помогает предотвратить вибрацию подачи. Проверка системы смазки предотвращает трение и износ направляющих. Проверка уровня установки оборудования предотвращает резонанс, связанный с фундаментом. Мониторинг вибрации полезен тем, что позволяет выявить ранние предупреждающие признаки до того, как качество поверхности станет неприемлемым.

Системы активного демпфирования могут помочь при выполнении высокоточных работ. Датчики обнаруживают вибрацию в режиме реального времени. Элементы управления реагируют и снижают резонанс.⁸ Системы пассивного демпфирования проще. Они используют массивные блоки, пружины, прокладки или демпферы для поглощения энергии. Оба метода могут быть полезны, но они работают лучше всего, когда станок изначально находится в хорошем механическом состоянии.

Заключение

Вибрация на токарном станке с ЧПУ с наклонной станиной ухудшает качество чистовой обработки, точность, срок службы инструмента и техническое состояние станка. Стабильность обработки зависит от жесткости, балансировки, технического обслуживания, демпфирования и соответствующих режимов резания.

---
