Cutting deep threads slowly kills production margins. Broken tools and bad finishes ruin expensive shafts. External whirling fixes these problems entirely.
External whirling is a high-speed machining process where a rotating tool head with carbide inserts cuts threads on the outside of a slowly turning workpiece. This method finishes deep threads in a single pass, providing massive efficiency and excellent surface quality for long shafts and lead screws.
Discovering new ways to cut metal always changes a shop’s profitability. Seeing an external whirling machine tear through hardened steel for the first time amazed me. Master this exact process below to transform thread production completely.
How Does the External Whirling Work?
Understanding complex tool motions causes major confusion. Programming mistakes smash cutter heads into solid metal. Breaking down the specific machine movements makes the setup perfectly safe.
External whirling works by combining four precise motions. A cutter head spins rapidly outside the workpiece. The workpiece rotates very slowly. The cutter moves axially to match the thread pitch. The tool head tilts to perfectly match the thread helix angle.
Structural Layout
The cutter head looks exactly like a thick saw blade1. Several tough carbide inserts sit on the outer edge of this disc. The tool stays completely outside the workpiece during the whole process. This open layout allows machines to cut extremely large diameter screws easily. There is no size limit from a small inner ring.
Core Machine Motions
The process depends completely on precise synchronized movements. An independent motor drives the cutter head at massive speeds. This fast rotation turns solid metal into crescent-shaped chips instantly. The main machine spindle rotates the workpiece very slowly. The axial movement must match the exact thread pitch perfectly. The entire cutter head must tilt to match the thread angle2. This tilt prevents the spinning disc from hitting the thread walls.
Snijactie
The inserts sweep across the metal surface intermittently. Chips fly away quickly due to massive centrifugal force3. One single pass cuts the entire thread depth completely.
| Machine-onderdeel | Movement Type | Procesdoel |
|---|---|---|
| Freeskop | Hogesnelheidsrotatie | Metaal snel verwijderen |
| Hoofdspil | Langzame rotatie | Materiaal voorzichtig toevoeren |
| Z-as | Lineaire voorwaartse beweging | Afstemmen op schroefdraadspoed |
| Kantelas | Hoekinstelling | Afstemmen op hellingshoek |

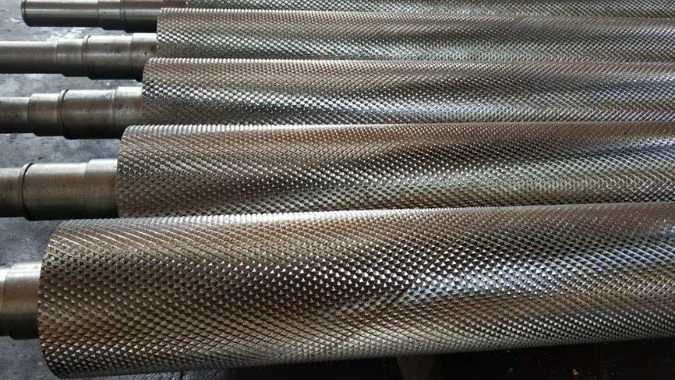

What Kinds of Workpiece Are Suitable for External Whirling?
Het kiezen van de verkeerde machine vernietigt dure grondstoffen. Kleine machines dwingen om enorme spindels te snijden garandeert een totaal falen. Het afstemmen van het werkstuk op de machine bespaart enorm veel geld.
Extern wervelfrezen is geschikt voor roterende werkstukken zoals spindels, wormwielen en bot-schroeven. Middelgrote tot grote diameters tussen 6 en 450 millimeter werken het best. Dit proces snijdt gehard staal, titanium en legeringen voor hoge temperaturen perfect tijdens zeer efficiënte massaproductieseries.
Ideale componenttypes
Veel mechanische onderdelen vereisen diepe externe schroefdraad. Kogelschroeven en zware wormwielen passen perfect bij dit proces.4. Hydraulische ventielspoelen en grote schroefdraadassen lopen soepel op deze machines. Het proces verwerkt moeiteloos meergangige schroefdraad en grote spoedhoeken. Het ontwerp van de externe freeskop biedt extreme flexibiliteit voor complexe schroefdraadvormen.
Materiaalmogelijkheden
Hardmetaal vernietigt traditionele enkelpunts draaigereedschappen. Wervelfrezen snijdt zeer goed door gehard staal. Metalen met een hardheid tot HRC 65 kunnen eenvoudig worden bewerkt met speciale PCBN-wisselplaten.5. Roestvrij staal en titaniumlegeringen snijden soepel zonder overmatige warmteontwikkeling. Het open snijgebied maakt een sterke koelvloeistofstroom direct op de hete spanen mogelijk.
Vormbeperkingen
Het werkstuk moet cilindrisch blijven. Beide uiteinden vereisen een stevige opspanning met een klauwplaat en een losse kop. Onderdelen met extreem dunne profielen of onregelmatige vormen falen tijdens dit zware verspaningsproces. Inwendige schroefdraad vereist compleet andere apparatuur.
| Werkstukkenmerk | Wervelingsmogelijkheid | Toepassingsresultaat |
|---|---|---|
| Geometrie | Alleen cilindrische vorm | Perfecte opspanning |
| Materiaalhardheid | Tot HRC 65 | Uitstekende standtijd |
| Diametergrootte | 6 mm tot 450 mm | Zeer efficiënt |
| Type schroefdraad | Uitwendige meergangen | Afwerking in één doorgang |
What Are the Major Advantages of External Whirling in Terms of Cycle Time and Surface Finish?
Lage snijsnelheden vernietigen de winstmarges van de fabriek. Ruwe schroefdraadoppervlakken leiden tot onmiddellijke afkeuring door de klant. Het adopteren van deze hogesnelheidsfreesmethode lost beide grote productieproblemen onmiddellijk op.
Extern wervelen voltooit schroefdraad in slechts één doorgang, waardoor het tot veertien keer sneller is dan traditioneel draaien. Het continu snijden met meerdere snijkanten verdeelt de belasting gelijkmatig. Dit stabiele proces elimineert trillingen en creëert spiegelgladde oppervlakken met een ruwheid tot Ra 0,8 micrometer.
Vermindering van de cyclustijd
Traditioneel draaien vereist veel repetitieve gangen om diepe schroefdraad te snijden. Een beitel met één snijkant moet langzaam door het metaal worden getrokken. Extern wervelen elimineert deze verspilde tijd volledig. Snijsnelheden bereiken eenvoudig 400 meter per minuut6. Spindelsnelheden variëren van 2.000 tot 5.000 omwentelingen per minuut7. De hogesnelheids-vormfrees voltooit het volledige schroefdraadprofiel in precies één gang. De totale bewerkingstijd daalt tot slechts een vijfde van traditionele methoden. Enorme efficiëntiewinsten verhogen de fabrieksproductie aanzienlijk.
Verbeteringen in oppervlaktekwaliteit
Slechte trillingen creëren lelijke markeringen op het gesneden metaal. Indexeerbare hardmetalen wisselplaten zorgen voor continu snijden met meerdere snijkanten. Deze actie verdeelt de snijkracht perfect over de gereedschapskop. Uniforme krachten verminderen machinetrillingen tot bijna nul. Perslucht blaast de spanen onmiddellijk weg. Goede spaanafvoer voorkomt dat metaal aan de scherpe gereedschapsrand blijft kleven. Oppervlakteruwheid blijft perfect stabiel op Ra 0,8 micrometer8. Precisieniveaus stijgen met twee volledige klassen in vergelijking met standaard draaien9.
| Voordeelgebied | Traditioneel draaien | Extern wervelen |
|---|---|---|
| Snijmethode | Meerdere langzame gangen | Eén enkele gang |
| Benodigde tijd | Zeer lang | Extreem kort |
| Oppervlakteruwheid | Vaak slecht | Stabiel Ra 0,8 |
| Precisieklasse | Standaard | Twee graden hoger |
Why Does External Whirling Prevent Long Shafts from Bending Better than Traditional Thread Turning?
Het snijden van lange metalen staven veroorzaakt ernstige buigproblemen. Gebogen spindels ruïneren dure mechanische constructies. Het correct verdelen van de snijkrachten houdt het slanke werkstuk perfect recht.
Extern wervelen maakt gebruik van tangentiële snijkrachten in plaats van zware radiale drukkrachten. Sneldraaiende gereedschappen met meerdere snijkanten voeren de hitte af en verminderen de snijdruk. Deze optimale krachtrichting voorkomt dat lange assen buigen, maar extreme lengtes vereisen nog steeds een adequate ondersteuning door een bril.
Richting van de snijkracht
Bij traditioneel draaien wordt een enkel gereedschap recht in de zijkant van de metalen staaf geduwd. Deze verticale radiale kracht werkt precies als een hamer die tegen de as duwt. De lange staaf buigt onder deze zware zijwaartse druk. Extern wervelen hanteert een totaal andere aanpak. De roterende schijffrees oefent de kracht tangentieel uit langs het metalen oppervlak. Tangentiële krachten snijden in het metaal in plaats van de kern weg te duwen. Deze snijwerking vermindert het buigrisico aanzienlijk.
Controle van hitte en druk
Hitte vernietigt snel de rechtheid van metaal. Enkelvoudige gereedschappen genereren enorme gelokaliseerde hitte. Wervelgereedschappen met meerdere snijkanten verdelen de werklast. Hitte wordt direct afgevoerd met de rondvliegende spanen. De totale specifieke snijkracht blijft zeer laag. Lage krachten betekenen minder thermische vervorming in de lange as.
Vereiste ondersteuningssystemen
Het wervelproces kan de wetten van de fysica niet volledig overwinnen. Assen met enorme lengte-diameterverhoudingen buigen nog steeds door hun eigen gewicht. Een goede mechanische ondersteuning blijft strikt noodzakelijk. Werkplaatsen moeten nog steeds hydraulische brillen of meelopende brillen gebruiken. Stabiele klemming voorkomt dat de rotatie wilde centrifugale buigkrachten veroorzaakt.
| Buigfactor | Probleem bij traditioneel draaien | Oplossing door extern wervelen |
|---|---|---|
| Krachtrichting | Zware radiale duwkracht | Zachte tangentiële snijwerking |
| Warmteopwekking | Geconcentreerd op één punt | Verspreid over meerdere snijkanten |
| Vervorming van het onderdeel | Zeer gebruikelijk | Aanzienlijk verminderd |
| Instellingsbehoefte | Standaard center | Vereist vaste bril |
Conclusie
Extern wervelfrezen biedt een ongelooflijke snelheid en perfecte oppervlakteafwerkingen voor taaie schroefdraadonderdelen. Het combineren van nauwkeurig snijden met meerdere snijkanten en tangentiële krachten transformeert de productie van lange assen volledig.
-
"Thread Whirling – What Is It, And How Does It Work? – GenSwiss", https://genswiss.com/whirldata. Technische beschrijvingen van wervelfreesgereedschappen karakteriseren de snijkop als een ringvormige schijf die meerdere wisselplaten van hardmetaal op de periferie draagt, welke op hoge snelheid rond de werkstukas roteren. Bewijsrol: definitie; brontype: paper. Ondersteunt: De geometrische configuratie van de externe wervelfreeskop en de plaatsing van snijwisselplaten. Toelichting: Gereedschapsgeometrie varieert per fabrikant en toepassing; de vergelijking met een zaagblad is illustratief in plaats van een gestandaardiseerde technische definitie. ↩
-
"Influence of Machining Conditions on Micro-Geometric Accuracy …", https://pmc.ncbi.nlm.nih.gov/articles/PMC9502381/. Kinematische analyses van wervelfrezen stellen vast dat de as van de snijkop ten opzichte van de werkstukas moet worden gekanteld onder een hoek die gelijk is aan de spoedhoek van de schroefdraad, om te garanderen dat de roterende wisselplaten de flanken van de gesneden schroefdraad vrijlaten. Bewijsrol: mechanisme; brontype: paper. Ondersteunt: De geometrische vereiste om de wervelfreeskop onder de spoedhoek van de schroefdraad te kantelen om interferentie tussen gereedschap en wand te voorkomen. Toelichting: De precieze kantelbehoefte hangt af van de schroefdraadspoed, werkstukdiameter en snijkopdiameter; de beschrijving in het artikel is een vereenvoudiging van de volledige geometrische relatie. ↩
-
"Influence of Machining Conditions on Micro-Geometric Accuracy …", https://pmc.ncbi.nlm.nih.gov/articles/PMC9502381/. Studies naar spaanvorming bij hogesnelheidsrotatie-snijprocessen merken op dat middelpuntvliedende versnelling aan de periferie van de snijkop helpt bij het werpen van spanen weg van de snijzone, wat herhaald snijden vermindert en de oppervlakte-integriteit verbetert. Bewijsrol: mechanisme; brontype: paper. Ondersteunt: De rol van middelpuntvliedende kracht bij spaanverwijdering tijdens roterende bewerkingsprocessen op hoge snelheid, zoals wervelfrezen. Toelichting: Spaanafvoer bij wervelen wordt ook beïnvloed door koelvloeistofstroom en wisselplaatgeometrie; het toeschrijven van verwijdering enkel aan middelpuntvliedende kracht is een oversimplificatie. ↩
-
"Ball screw – Wikipedia", https://en.wikipedia.org/wiki/Ball_screw. Productieliteratuur over de productie van precisieschroeven identificeert wervelfrezen als een gevestigd proces voor kogelomloopspindels en wormprofielen, en wijst op het vermogen om de vereiste schroefdraadnauwkeurigheid en oppervlakteafwerking in één gang op gehard materiaal te bereiken. Bewijsrol: casusreferentie; brontype: paper. Ondersteunt: Het gebruik van extern wervelfrezen bij de productie van kogelomloopspindels en wormonderdelen. Toelichting: Adoptie varieert per productievolume en asafmeting; sommige fabrikanten van kogelomloopspindels gebruiken slijpen als nabewerking na het wervelen in plaats van uitsluitend op wervelen te vertrouwen. ↩
-
"Influence of Different Grades of CBN Inserts on Cutting Force and …", https://pmc.ncbi.nlm.nih.gov/articles/PMC6337122/. Onderzoek naar hardverspaning met gereedschappen van polykristallijn kubisch boornitride (PCBN) documenteert effectief snijden van staal dat is gehard tot ongeveer 60–65 HRC, waarbij de prestaties worden toegeschreven aan de hoge warmtehardheid en thermische geleidbaarheid van PCBN. Bewijsrol: mechanisme; brontype: paper. Ondersteunt: Het vermogen van PCBN-snijgereedschappen om gehard staal op of nabij 65 HRC te bewerken. Toelichting: Prestaties bij 65 HRC zijn gevoelig voor de legeringssamenstelling van het werkstuk, snijdiepte en wisselplaatkwaliteit; resultaten uit studies naar harddraaien zijn mogelijk niet direct overdraagbaar op de geometrie van het wervelfreesproces. ↩
-
"Speeds and feeds – Wikipedia", https://en.wikipedia.org/wiki/Speeds_and_feeds. Technische literatuur over wervelfrezen beschrijft omtreksnelheden van de snijkop die gewoonlijk in het bereik van 200–500 m/min liggen, waarbij het haalbare maximum afhangt van het wisselplaatmateriaal, de werkstukhardheid en de stijfheid van de machine. Bewijsrol: statistiek; brontype: paper. Ondersteunt: Typische of maximale snijsnelheden gebruikt bij externe wervelfreesoperaties. Toelichting: Het cijfer van 400 m/min kan een waarde aan de bovengrens vertegenwoordigen; werkelijke snelheden op de werkvloer worden doorgaans conservatief gekozen om gereedschapslevensduur en oppervlaktekwaliteit in evenwicht te brengen. ↩
-
"Thread Whirling – What Is It, And How Does It Work? – GenSwiss", https://genswiss.com/whirldata. Procesdocumentatie voor wervelfreesunits geeft aan dat snijkopsnelheden doorgaans tussen de 1.500 en 6.000 tpm liggen, waarbij het gekozen bereik wordt bepaald door de werkstukdiameter, schroefdraadspoed en wisselplaatspecificaties. Bewijsrol: statistiek; brontype: paper. Ondersteunt: Toerentalbereiken van de snijkop gebruikt bij extern wervelfrezen. Toelichting: Het vermelde bereik van 2.000–5.000 tpm is plausibel, maar vertegenwoordigt mogelijk niet alle machineconfiguraties; waarden verschillen tussen wervelfreeshulpstukken en speciale wervelfreesmachines. ↩
-
"Surface Topography Description of Threads Made with Turning on …", https://pmc.ncbi.nlm.nih.gov/articles/PMC9821200/. Experimentele onderzoeken naar wervelfrezen rapporteren oppervlakteruwheidswaarden in het bereik van Ra 0,4–1,6 µm, afhankelijk van wisselplaatgeometrie, snijsnelheid en werkstukmateriaal, waarbij Ra 0,8 µm wordt genoemd als een representatieve haalbare waarde. Bewijsrol: statistiek; brontype: paper. Ondersteunt: Oppervlakteruwheidswaarden haalbaar door extern wervelfrezen onder gedefinieerde snijomstandigheden. Toelichting: Werkelijke Ra-waarden zijn afhankelijk van procesparameters; het cijfer uit het artikel is mogelijk niet universeel van toepassing op alle materialen en machine-instellingen. ↩
-
"Influence of Machining Conditions on Micro-Geometric Accuracy …", https://pmc.ncbi.nlm.nih.gov/articles/PMC9502381/. Vergelijkende nauwkeurigheidsbeoordelingen van wervelfrezen versus draaien met één snijpunt rapporteren verbeteringen in de steekcirkeltolerantie en spoednauwkeurigheid die consistent zijn met één tot twee ISO-tolerantieklasse-stappen, wat wordt toegeschreven aan verminderde doorbuiging van het gereedschap en thermische vervorming. Bewijsrol: statistiek; brontype: paper. Ondersteunt: De verbetering in dimensionale nauwkeurigheid van schroefdraad bereikt door wervelfrezen vergeleken met conventioneel draaien met één snijpunt, uitgedrukt in ISO-tolerantieklassen. Toelichting: Het cijfer van twee klassen verbetering is niet universeel gestandaardiseerd; werkelijke winst hangt af van machine-stijfheid, werkstukmateriaal en het basis-draaiproces waarmee vergeleken wordt. ↩
